Приложение к руководству по эксплуатации STR-0474/0874/1674

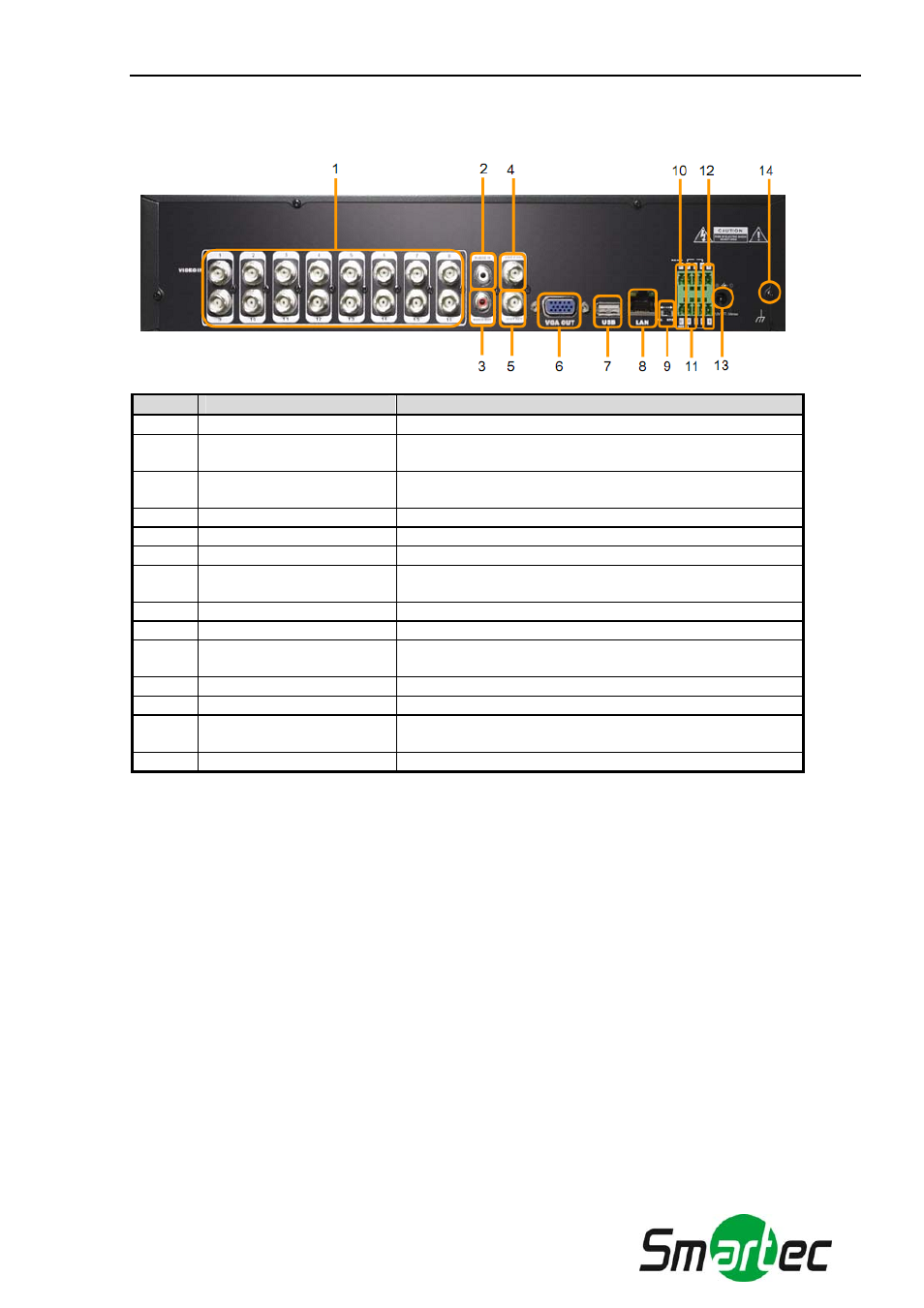

2. Задняя панель
№
Наименование
Назначение
1
Видеовход
Подключение камеры (поддержка NTSC/PAL)
2
Аудиовход
Подключение устройства ввода аудиосигнала (с
усилителем)
3
Аудиовыход
Подключение устройства вывода аудиосигнала (с
усилителем)
4
Видеовыход
Подключение монитора CCTV
5
Выход Spot
Подключение контрольного монитора
6
Выход VGA
Подключение монитора ПК (VGA)
7
Порт USB
Порт USB для управления с помощью мыши или
резервного копирования изображения
8
Порт LAN
Разъем подключения 10/100 Ethernet
9
Выбор NTSC/PAL
Выбор стандарта цветопередачи
10
Порт RS-485
Подключение поворотной камеры и выносной
клавиатуры
11
Тревожный вход
Подключение внешнего датчика
12
Тревожный выход
Подключение внешнего устройства сигнализации
13
Ввод питания
Подключения кабеля питания (Заводская установка:
12 В)
14
Разъем заземления
Для заземления устройства
2.5. Выход Spot
Контрольный монитор может использоваться для мониторинга видео в режиме
автоматического переключения камер.
2.7. Порт USB
1). Для резервного копирования видеозаписи с использованием USB запоминающего
устройства (USB-карта памяти или оптический диск USB).
2). Обновление системного ПО.
3). Подключение мыши для управления устройством.
2.8. Порт LAN
Для подключения разъема RJ-45 кабеля LAN.
Обратитесь к администратору сети за информацией о правильной конфигурации сети.
2.9. Переключатель NTSC/PAL
Выключите питание видеорегитратора и правильно выберите положение переключателя
NTSC/PAL. Затем снова включите питание.
2.10-12. Контактная группа
1). Подключение датчиков (сухой контакт) с подключением линии заземления (GND) к контакту
G.
2). Подключение различных устройств сигнализации с управлением при помощи реле.
3
