6

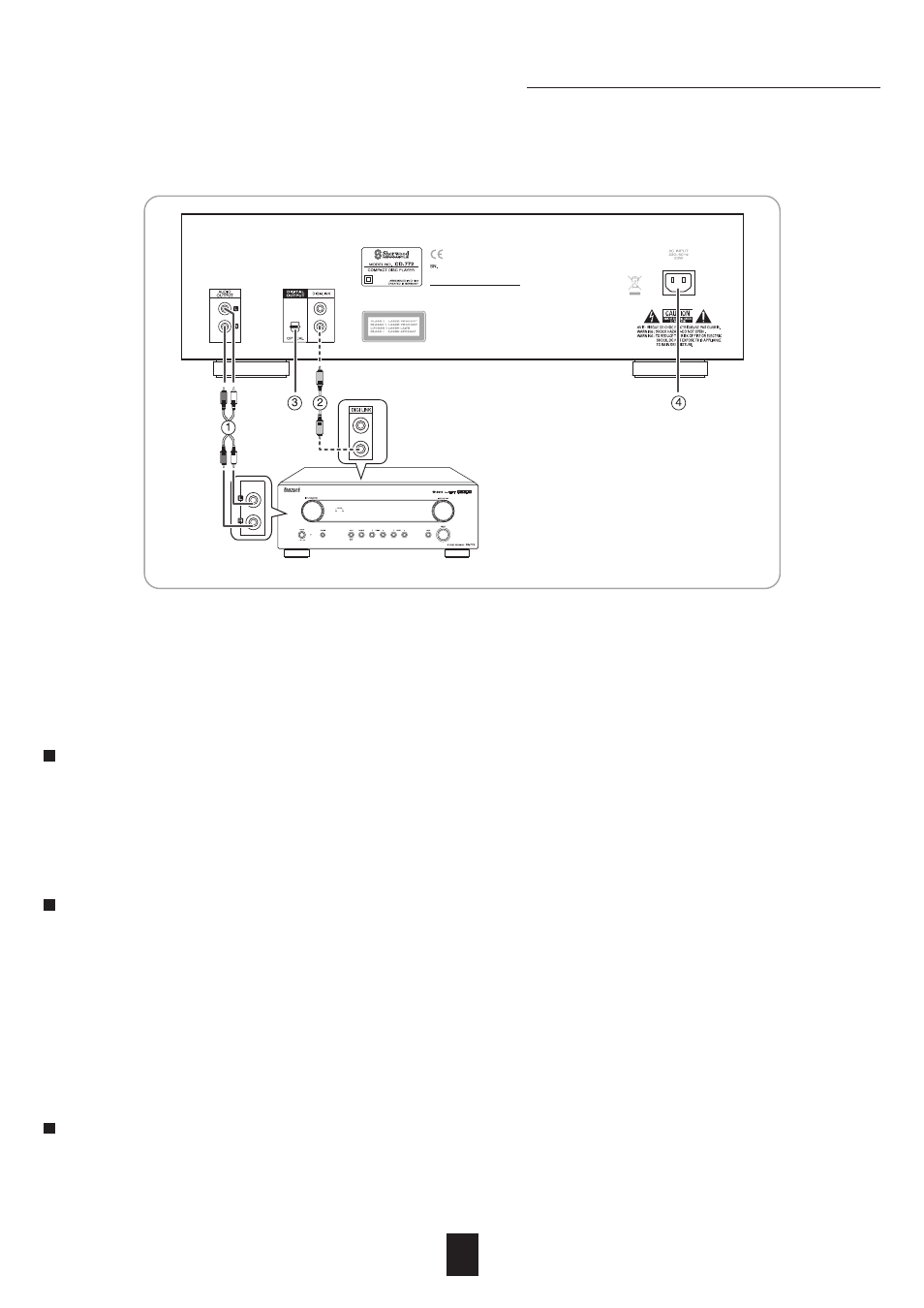

Соединительные разъемы задней панели
• Не подключайте провод питания к розетке электросети до тех пор, пока е будут сделаны все сигнальные со-
единения.
• При выполнении соединений с использованием прилагаемых в комплекте кабелей подключайте белые ште-
керы к гнездам разъемов L (левый канал), а красные штекеры - к гнездам разъемов R (правый канал).
• Сверяйтесь со схемой соединений, приведенной в инструкции по эксплуатации вашего усилителя/ресивера.
Ресивер (RX-772)
1. Подключение разъемов AUDIO OUTPUT [Аудиовыход]
Кабелем соедините эти разъемы с разъемами CD INPUT (или AUX INPUT) на вашем усилителе или ресивере.
2. Подключение разъема DIGI-LINK [Цифровой канал]
Кабелем соедините этот разъем с разъемом DIGI-LINK на используемом в вашей аудиосистеме усилителе
или ресивере марки Sherwood (например, RX-772), для того чтобы дистанционно управлять данным CD про-
игрывателем при помощи системы DIGI-LINK. (Подробнее об этом смотрите в инструкции по эксплуатации
усилителя или ресивера марки Sherwood.)
Примечание:
• Дистанционное управление по интерфейсу DIGI-LINK может не работать с некоторыми компонентами
марки Sherwood.
3. Подключение разъема OPTICAL DIGITAL OUTPUT [Оптический цифровой выход]
Кабелем соедините этот разъем с разъемом OPTICAL DIGITAL INPUT [Оптический цифровой выход] на вашем
усилителе или ресивере, чтобы напрямую (без промежуточных цифро-аналоговых преобразований) воспро-
изводить цифровые аудиосигналы.
Примечание:
•
Не рекомендуется записывать цифровые аудиосигналы с использованием цифрового аудиосоединения
между данным CD проигрывателем и устройством записи на диски MD и CD.
Если хотите записать звук, воспроизводимый на данном CD проигрывателе, записывайте выходные сиг-
налы, выдаваемые с разъемов AUDIO OUTPUT.
•
Не все из имеющихся в продаже оптоволоконных кабелей можно использовать для коммутации аудио-
компонентов. Если у вас есть оптоволоконный кабель, который невозможно подключить к компонентам
вашей аудиосистемы, проконсультируйтесь по месту покупки или в ближайшей сервисной организации.
4. Разъем AC INPUT
Подключите штекер прилагаемого провода питания к этому разъему для подачи электропитания, а штеп-
сельную вилку провода подключите к розетке электросети.
Примечание:
•
Не пользуйтесь никаким другим проводом питания, кроме прилагаемого к данному устройству. Прила-
гаемый провод питания специально предназначен для данного CD проигрывателя, его нельзя использо-
вать ни с каким другим устройством.
