Общий вид
7

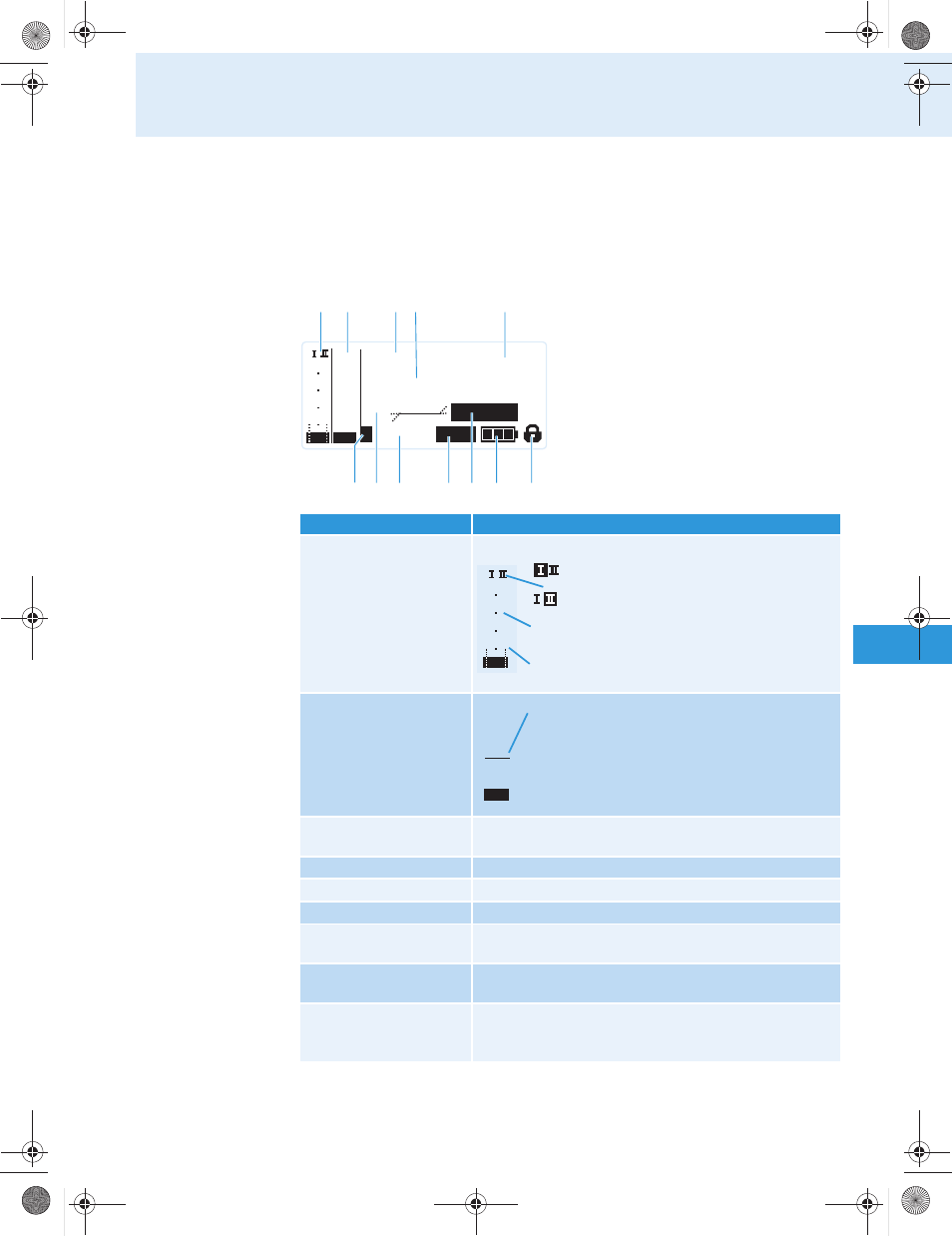

Перечень органов индикации
После включения на приемнике появляется стандартная индикация « Параметры
приемника ». Альтернативное представление Вы найдете на стр. 15.
В этой стандартной индикации показываются рабочие состояния приемника и
важнейшая информация принимаемоо передатчика – при условии, что при-
соединенный передатчик поддерживает эту функцию.
Индикация Значение
ቢ Уровень
радиосигнала «
RF »
(Radio Frequency)
ባ Уровень
аудиосигнала «
AF »
(Audio Frequency)
ቤ Канальный банк
и канал Настроенный канальный банк и номер канала
ብ Частота Настроенная частота приема
ቦ Имя Индивидуально настроенное имя
ቧ Пилот-сигнал « P » Включенная обработка пилот-сигнала
ቨ Настройка
эквалайзера Текущая настройка эквалайзера приемника
ቩ Усиление выхода
(см. стр. 17) Текущее усиление выхода НЧ-сигнала гнезда
диаметром 6,3 мм
¸ / гнезда XLR ¹
ቪ Функция отключения
звука «
MUTE »
(см. стр. 15)
Звук на приемнике выключен
Приемник не выводит аудиосигнал
(см. стр. 22)
543.200
B.CH: 20.32
MUTE
EQ:
+ 12dB P
MHz
SKM500
P
ew500 G3 PEAK
-10
0 40
30
20
10
-20
-30
-40
AF RF
ብ ቦ
ቧ ቨ ቩ ቪ ቫ ቭ ቮ
ቢ ባ ቤ
40
30
20
10
RF
Ветвь разнесенного приема:
антенный вход I активен.
антенный вход II активен.
Уровень радиосигнала:
Мощность передаваемого радиосигнала
Величина порога срабатывания схемы отклю-
чения звукового тракта
PEAK
-10
0
-20
-30
-40
AF
Модуляция передатчика с функцией Peak-Hold
Если показывается полное отклонение, это
означает, что уровень входа аудиосигнала
слишком высокий. При частой или длительной
перемодуляции индикация «
PEAK » инверти-
руется.
