Ввод в эксплуатацию
18

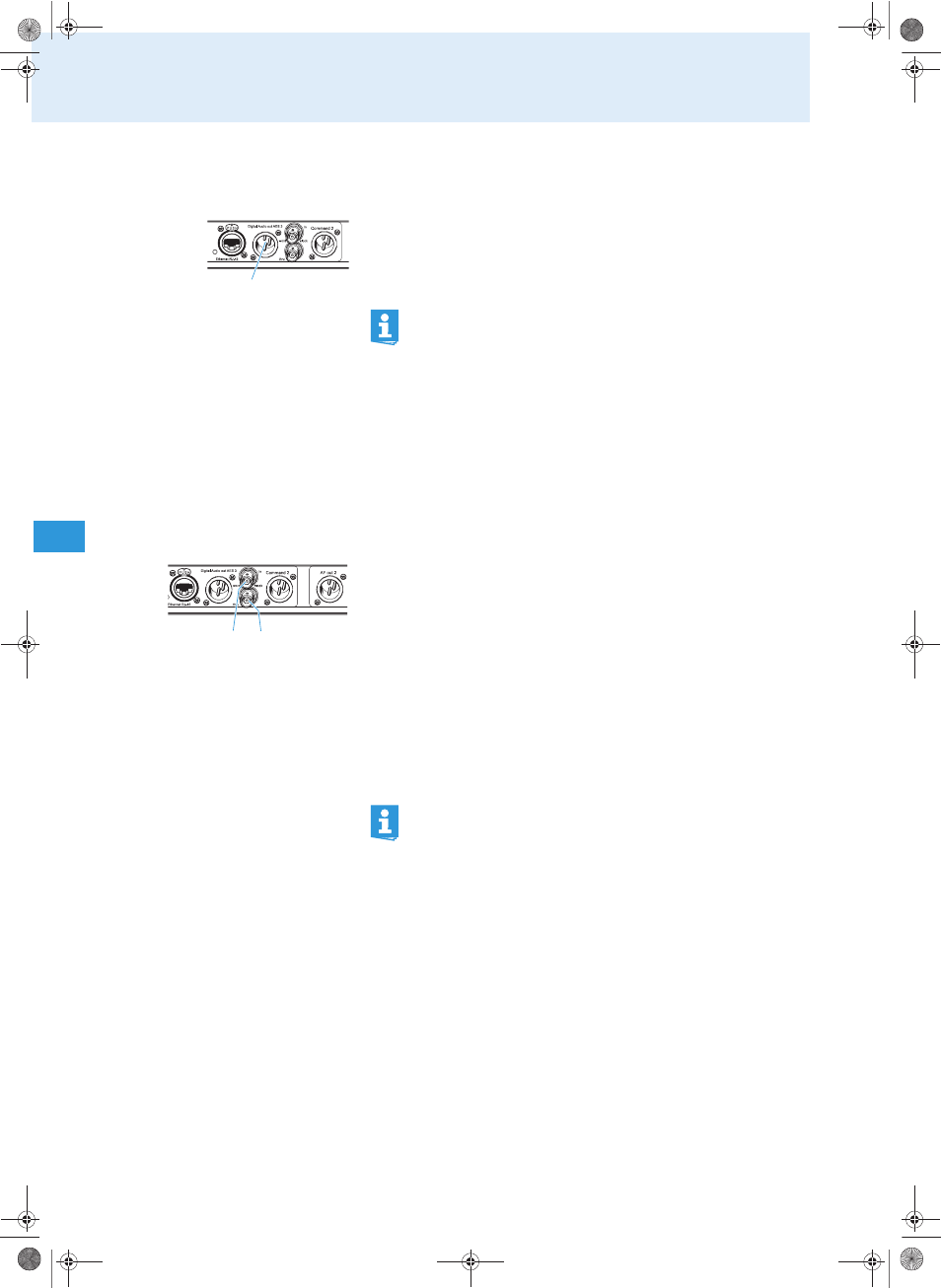

Присоединение приборов с цифровых входом AES3
На XLR-3-гнездо для цифрового аудиовыхода
G
сигналы обоих приемни-
ков выводятся в сисмметрично-цифровом виде (формате AES3).
̈
Присоединяйте прибор с цифровым входом AES3 только специальным
кабелем AES3 с полным сопротивлением 110 Oм и высоким затухани-
ем от влияния экрана к гнезду XLR-3 для цифрового аудиовыхода
G
an.
Тем самым Вы исключаете помехи приему радиосигнала из-за цифро-
вой передачи данных.
̈
Выберите в меню «
Clock
»
требуемую частоту дискретизации
(
см. «Настройка частоты дискретизации» на стр. 33).
Присоединение внешнего генератора
синхронизации слов
Приемник может оцифровывать аудиосигнал и выводить его в цифровом
виде на гнездо
G
.
Встроенный аналогово-цифровой преобразователь
поддерживает частоту дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц.
Если вместо него Вы хотите использовать внешний генератор синхрониза-
ции слов, то присоедините его следующим образом:
̈
Присоедините внешний генератор синхронизации слов экраниро-
ванным коаксиальным кабелем 75 Oм, имеющим штекер BNC, к гнезду
BNC
H
.
̈
Выберите в меню «
Clock
»
опцию «
Ext.
» (
см. «Настройка частоты диск-
ретизации» на стр. 33).
Индикатор синхронизации слов
B
:
–
светится непрерывно, если цифровой аудиовыход приемника синх-
ронизирован с внешним генератором синхронизации слов,
–
мигает, если в меню «
Clock
»
выбрана опция «
Ext.
»,
но внешний гене-
ратор синхронизации слов не присоединен,
–
мигает, если сигнал внешнего генератора синхронизации слов пода-
ется, но цифровой аудиовыход приемника не синхронизирован,
–
не горит, если используется внутренний генератор синхронизации
слов.
G
Подходящий кабель AES3 Вы получите на фирме Sennheiser
в подготовленном виде длиной 10 м (см. «Аксессуары» на стр. 45).
H I
Если Вы используете сдвоенный приемник, то оба встроенных
одинарных приемника используют один и тот же сигнал синхрони-
зации слов.
Вы можете снова вывести сигнал внешнего генератора синхрони-
зации слов через гнездо BNC
I
,
например, чтобы подавать его на
несколько каскадируемых приемников. Для этого используйте
входящий в объем поставки кабель BNC с цветными штекерами.
Сигнал синхронизации слов пропускается и в том случае, если Вы
выключаете приемник.
