Ввод приборов в работу

13

Шлейфование аудиосигналов

Вы можете нескольким приемниках разнесенных сигналов одной многоканальной
установки предоставить один и тот же аудиосигнал (например, сумму всех аудиока-
налов). Для этого Вы выполняете шлейфование этого аудиосигнала с помощью
выходных гнезд

LOOP OUT BAL L(I)

¹

или

LOOP OUT BAL R(II)

Ƹ

от передатчика

к передатчику. В этом случае этот аудиосигнал передается всеми передатчиками
на одном из двух каналов передачи L(I) или R(II). По второму каналу передачи Вы
можете дополнительно передавать индивидуальный аудиосигнал (например,
инструмент одного из музыкантов). На приемнике с помощью функции баланса
можно настроить соотношение громкости между суммой всех аудиоканалов и инди-
видуальным аудиоканалом. Для этого передатчик должен работать в режиме
«

стерео», а приемник – в режиме «фокус».

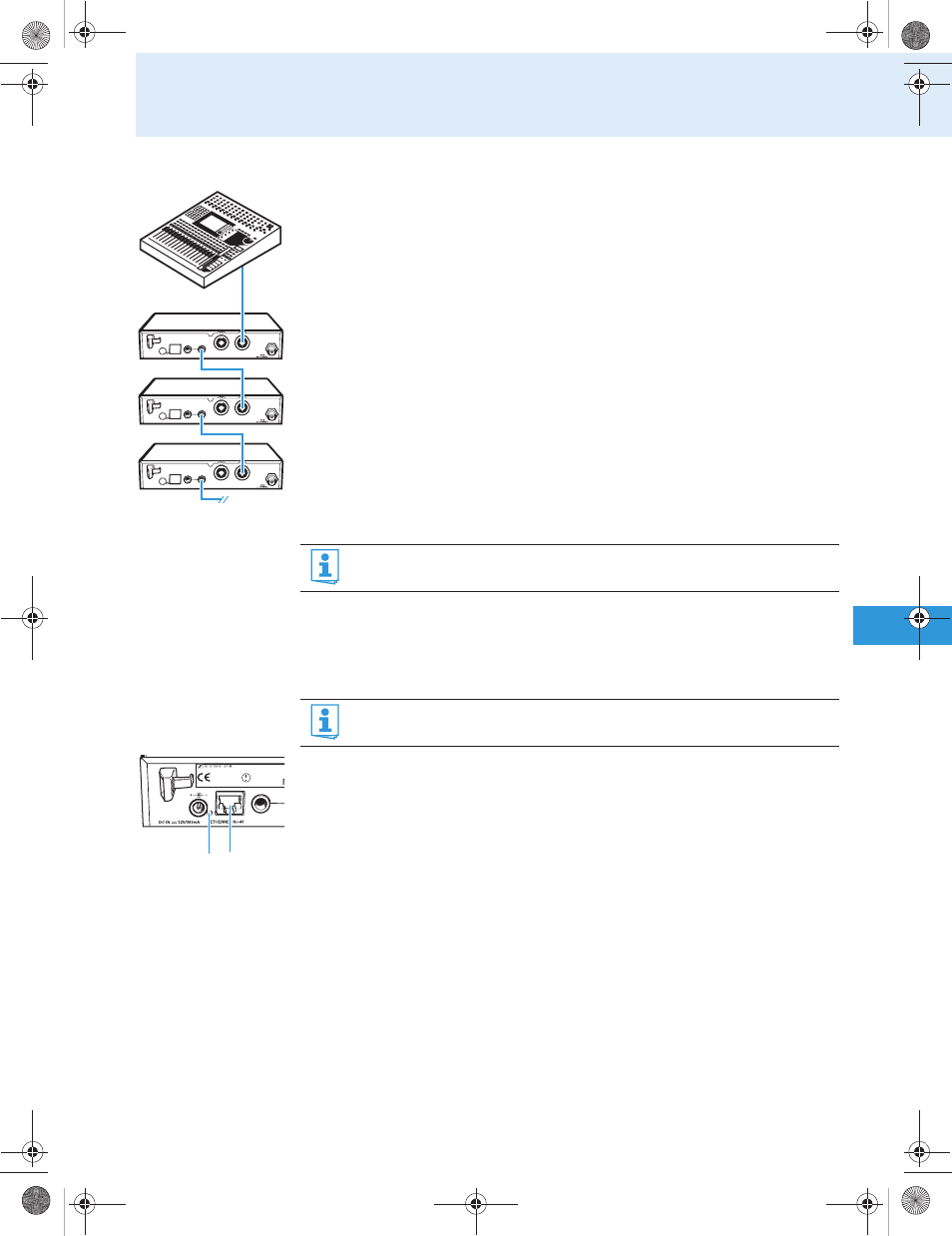

Для шлейфования аудиосигнала от одного передатчика к остальным передатчикам:

̈

Направьте этот аудиосигнал от микшерного пульта к входному гнезду

одного из

передатчиков

A

(

в данном примере:

BAL AF IN R(II)

ƻ

).

̈

Соедините выходное гнездо

LOOP OUT BAL R(II)

Ƹ

передатчика

A

со входным

гнездом

BAL AF IN R(II)

ƻ

следующего передатчика

B

.

̈

Теперь соедините выходное гнездо

LOOP OUT BAL R(II)

Ƹ

передатчика

В

со

входным гнездом

BAL AF IN R(II)

ƻ

следующего передатчика

С

.

̈

Повторите аналогичные действия с остальными передатчиками.

Соединение передатчика с сетью

Вы можете соединить несколько передатчиков в сеть и управлять ими дистанцион-
но с компьютера с помощью программы «

Wireless Systems Manager

» (WSM).

Благо-

даря этому можно быстро и надежно сконфигурировать многоканальные установки.

̈

Соедините обычный сетевой (интерфейсный) кабель (как минимум, CAT 5) с
гнездом ЛВС

¸

передатчика.

̈

Присоедините передатчик к коммутатору Ethernet.

̈

Присоедините остальные передатчики к коммутатору Ethernet.

̈

Дополнительно присоедините компьютер к коммутатору Ethernet.
Если передатчик должным образом соединен с коммутатором или компьютером,
то на задней стороне передатчика загорается желтый светодиод

µ

.

Подробная информация о режиме работы в сети с WSM приведена на стр. 27.

L(I)

R(II)

+22dBu

MAX

Loop Out

BAL

L(I)

R(II)

BAL
AF IN

+22dBu MAX

RF OUT

L(I)

R(II)

+22dBu

MAX

Loop Out

BAL

L(I)

R(II)

BAL
AF IN

+22dBu MAX

RF OUT

L(I)

R(II)

+22dBu

MAX

Loop Out

BAL

L(I)

R(II)

BAL
AF IN

+22dBu MAX

RF OUT

A

B

C

Вы можете использовать выходные гнезда

LOOP OUT BAL L(I)

¹

и

LOOP OUT BAL R(II)

Ƹ

только при включенном передатчике (см. стр. 12).

Вы можете скачать программу

Wireless Systems Manager

(WSM)

с нашего

сайта www.sennheiser.com.

L(I)

+22dBu

MAX

Loop O

BAL

0682

FREQ Range-D 780-822 MHz

DESIGNED AND MADE IN GERMANY FMO

Stereo Transmitter SR 3

IDENT NO 627925
SER NO 2518100155
IC 2099A-G3SREK

¸

µ
