Глава 4
Конфигурации дисплея
В этом разделе описан порядок настройки конфигурации дисплея и приведен
список доступных разъемов подключения дисплея для данной графической
карты.
4.1 Разъемы AMD Radeon™ HD 7850/7870
На рисунке ниже показаны разъемы для подключения дисплея, имеющиеся
на графической плате AMD Radeon™ HD 7850/7870.
Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.

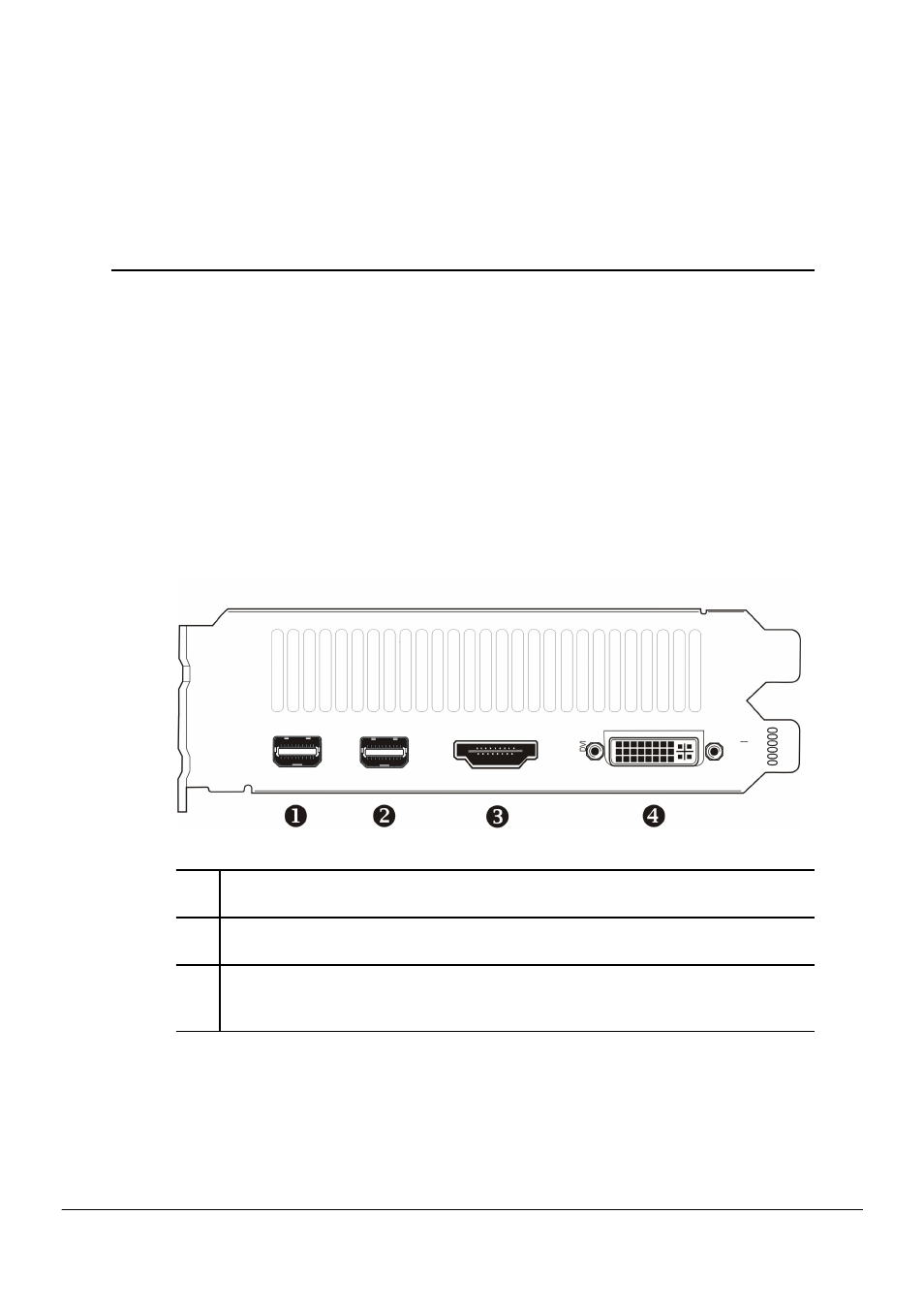

Рисунок 4–1 AMD Radeon™ HD 7850/7870 Разъемы дисплея
1, 2 Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства. DisplayPort.
3
Разъем HDMI™ (Тип A). Передает видео- и аудиосигналы на
устройства. HDMI.
4
Разъем DVI-I с двумя каналами. Передает цифровые
видеосигналы и выходные сигналы HDMI, совместимые с
большинством устройств, поддерживающих HDMI.
4.2 Конфигурации дисплея
В следующей таблице перечислены варианты подключения дисплеев,
которые косвенно поддерживаются разъемами на графической плате.
© 2012 Advanced Micro Devices, Inc.
Графическая плата AMD Radeon™ HD 7850/7870
