Страница 18: 2 конфигурации дисплея

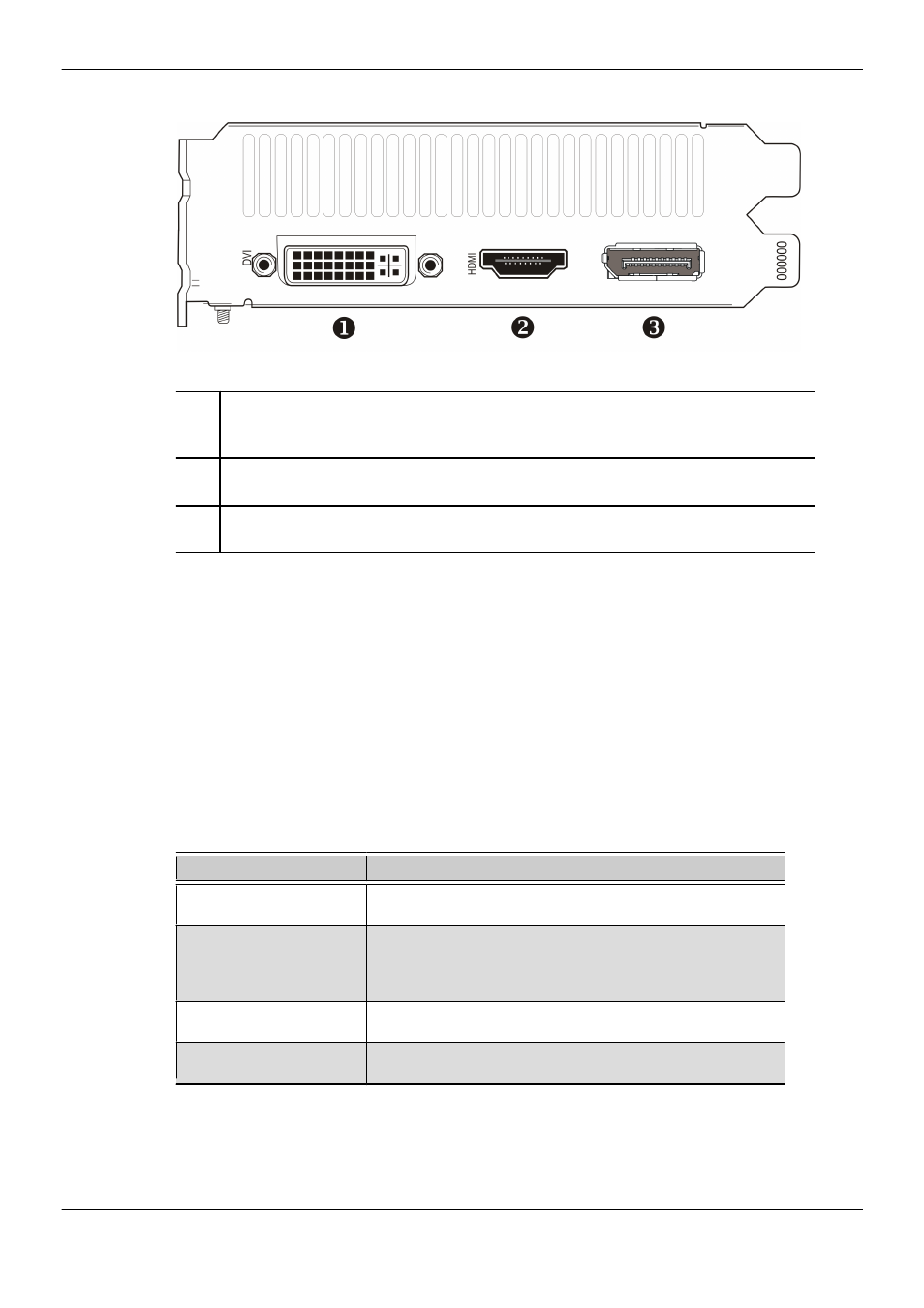

Рисунок 4–2 AMD Radeon™ HD 7770 Разъемы дисплея
1
Разъем DVI-I с двумя цифровыми разъемами. Передает цифровые
видеосигналы и выходные сигналы HDMI™, совместимые с
большинством устройств, поддерживающих HDMI.
2
Разъем HDMI (Тип A). Передает видео- и аудиосигналы на устройства
HDMI.
3
Разъем DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства DisplayPort.
4.2 Конфигурации дисплея
В следующей таблице перечислены варианты подключения дисплеев,
которые косвенно поддерживаются разъемами на графической плате.
Всегда используйте фирменные разъемы, если таковые имеются. Это
обеспечит самую высокую производительность и лучшее качество
изображения.
Примечание: Переходники, не поставляемые с графической платой,
можно приобрести непосредственно на веб-сайте AMD или у местных
торговых посредников AMD.
Таблица 4–1 Поддерживаемые конфигурации дисплея
Дисплей
Разъемы
Аналоговый дисплей с ЭЛТ
•
Разъем DVI и переходник DVI-I на VGA
•
Разъем DisplayPort с переходником с DisplayPort на VGA
ЖК-дисплей
•
Разъем DVI-I и кабель DVI
•
Разъем DVI-I и переходник с DVI-I на VGA
•
Разъем DisplayPort и кабель DisplayPort
•
Разъем DisplayPort и переходник с DisplayPort на DVI
HDTV-дисплей
•
Разъем DVI-I и кабель DVI
•
Разъем DisplayPort и переходник с DisplayPort на DVI
HDMI HDTV
•
Разъем DVI, переходник DVI на HDMI и кабель HDMI
•
Разъем DisplayPort с переходником с DisplayPort на HDMI
12 Конфигурации дисплея
Графическая плата AMD Radeon™ HD 7750/7770
© 2012 Advanced Micro Devices, Inc.
