Управление
3.
Управление
3.1
Установка заданных значений
Настройка регулятора происходит на заводе
согласно заданным значениям, приведенным в
таблице. Однако Вы можете изменить их с
помощью задатчика (6)
Если в присоединяемых к регулятору
трубопроводах установлены манометры, то
необходимое давление можно устанавливать
напрямую, контролируя показания
соответствующего манометра.
При отсутствии манометров установка
давления осуществляется по диаграмме.
1.
Ослабьте контргайку, чтобы освободить
установку задатчика.
2.
Определите разницу между установленным
и требующимся давлением, а также
необходимое число оборотов задатчика по
диаграмме. Поверните задатчик на
расчетное число оборотов в направлении
повышения или понижения давления.
Всякое последующее изменение значения
заданного давления может осуществляйте
также путем расчета числа оборотов на
основе приведенных в таблице данных
«
изменение давления на один оборот
задатчика».
3. Зафиксируйте контргайкой новое
положение задатчика
Заданное значение бар

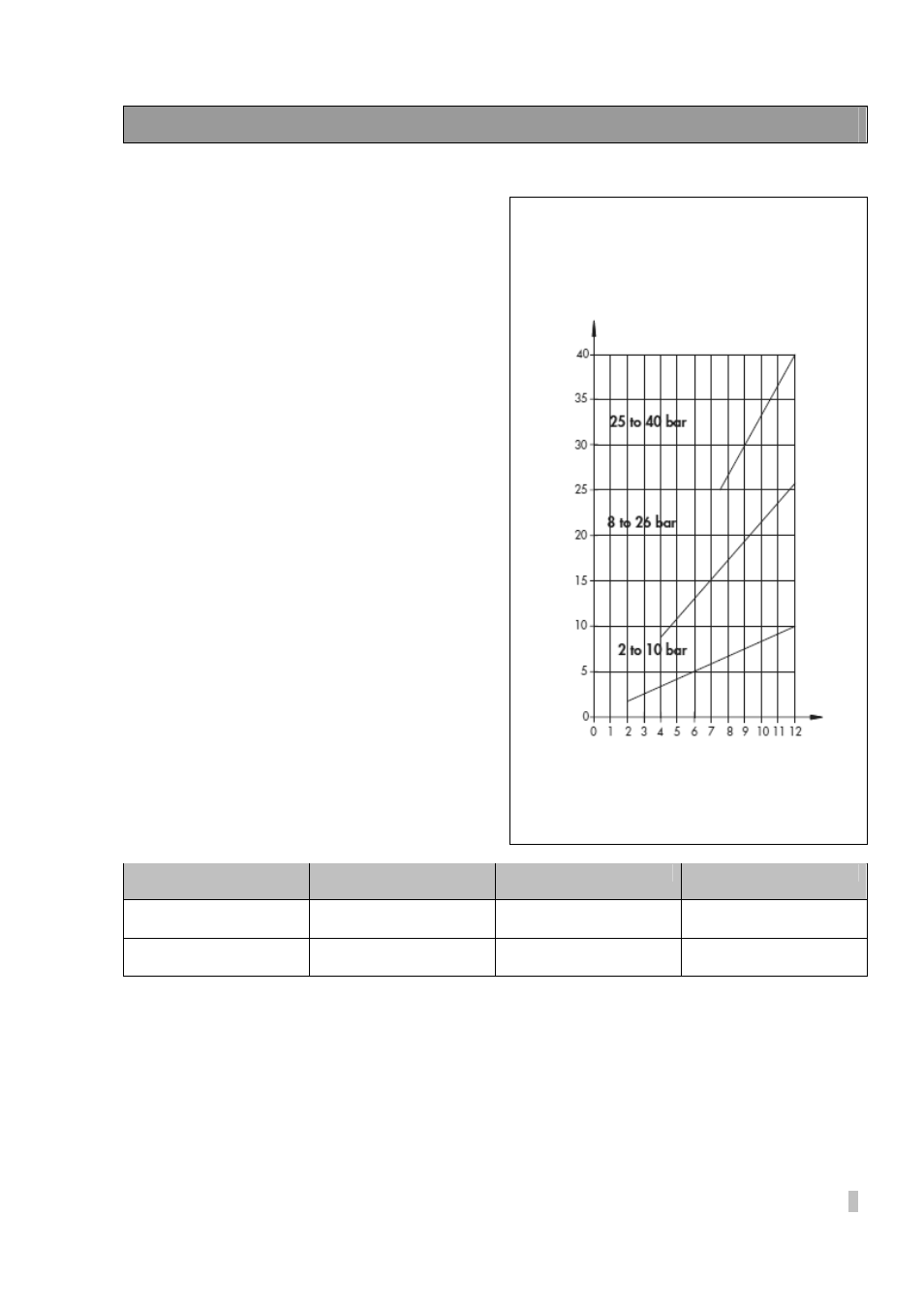

Рис. 3 · Диаграмма установки
заданного давления
Диапазон заданного
давления
От 2 до 10 бар От 8 до 26 бар От 25 до 40 бар
Установлено
приблизительно на
10
бар 10 бар 25 бар
Изменение давления
на один оборот
0.8
бар 1.5 бар 3.2 бар
EB 2559 RU 7
