Инструкция по эксплуатации Samson 6132 i_p-преобразователь
Страница 4
1.3 Принцип работы (рис. 3)
Давление р пневматического входного
сигнала преобразуется в чувствитель-
ном элементе давления (1) в электриче-
ский сигнал постоянного напряжения.
Чувствительным элементом у типа
6132-01 является тензорезистор, а у
типа 6132-04 -¸мкостный чувствитель-
ный элемент.
Пропорциональный давлению сигнал
постоянного напряжения усиливается в
измерительном усилителе (3) до уста-
новленного уровня.
Начальную точку и ширину диапазона
измерения можно настраивать посред-
ством потенциометров на лицевой па-
нели.
Источник постоянного напряжения (2)
осуществляет питание стабилизирован-
ным постоянным напряжением. В цепь
выходного тока могут быть включены
регулирующие и управляющие устрой-
ства.
Выходной каскад (4) отрабатывает сиг-
нал постоянного тока 4…20 (0…20) мА
или сигнал постоянного напряжения
0…5 (1…5) В или 0…10 В (2…10) В.
Выходные сигналы могут избираться с
помощью магазинного моста или пере-
ключателя. Сетевой трансформатор (5)
и выпрямитель (6) служат для питания
вспомогательной энергией и гальвани-
ческого разделения с сетью.
В приборах с питанием 24 В- гальвани-
ческое разделение осуществляется мо-
дулем постоянного тока. Последний
заменяет собой выпрямитель (6) и сете-
вой трансформатор (5).
2. Ввод в эксплуатацию
2.1 Монтаж
Блоки вдвижного исполнения постав-
ляются преимущественно в блочно-мо-
дульных корпусах формата 19
″
с гото-
выми межсоединениями. В этом случае
они являются составной частью проек-
тируемого комплекса автоматизации.
Электрические соединения соответст-
вуют стандарту DIN 41 612 (Конструк-
тивное исполнение F), встроенные ште-
керные соединители герметично за-
крывают ввод при демонтаже прибора
из корпуса.
Приборы рамного монтажа крепятся
на швеллерную раму DIN EN 50 002.
Монтажное положение произвольное.
4

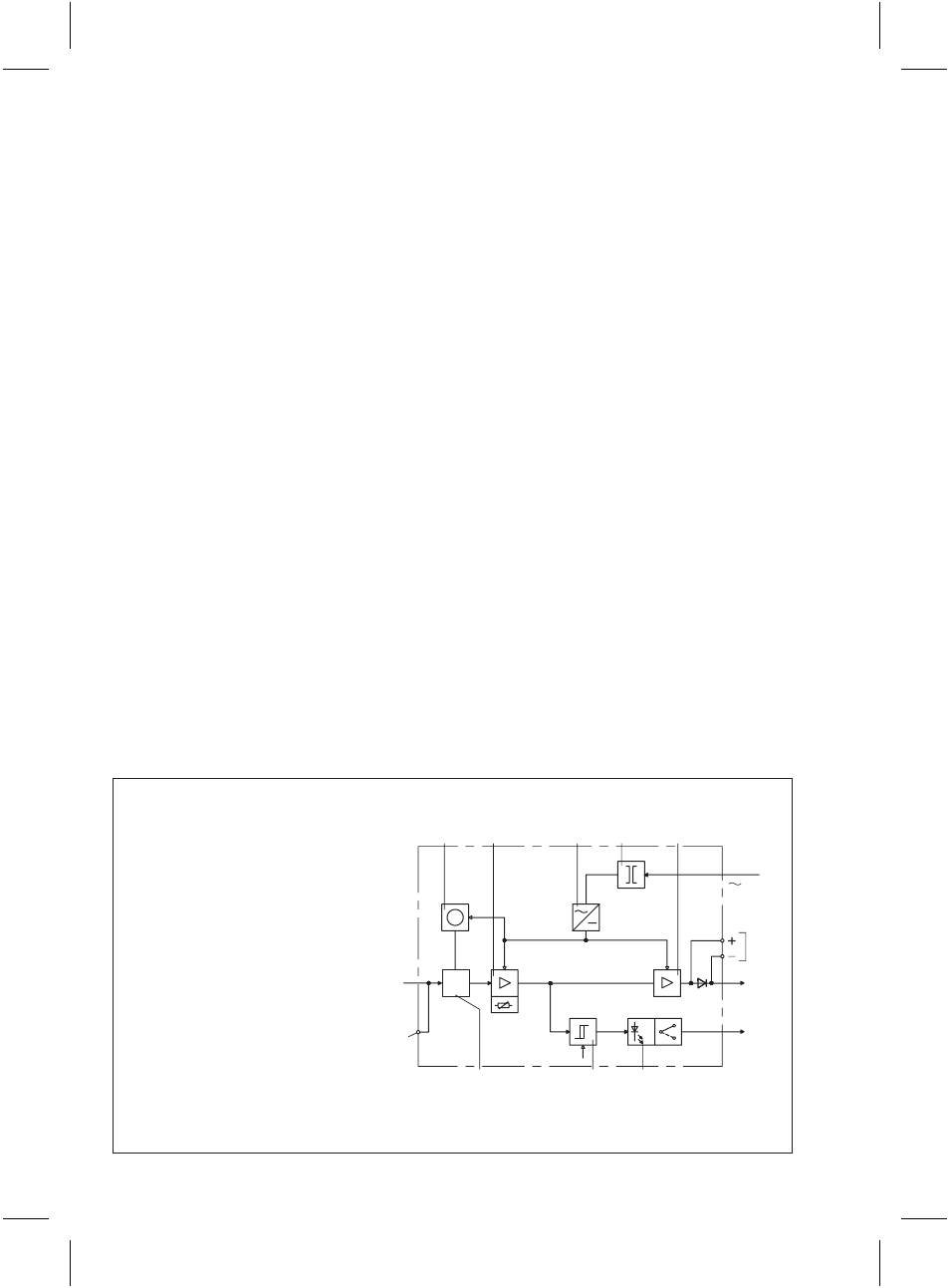

Рис. 3 · Функциональная схема
2
3
6
5
4
9
7
8
p
10
mA, V
1
=
p
Питание
p
пневматический входной сигнал
1
Чувствительный элемент давления
2
Источник постоянного напряжения
3
Измерительный усилитель с
потенциометром (для корректировки)
нуля и ширины диапазона
4
Выходной каскад
5
Сетевой трансформатор
6
Выпрямитель
7
Датчик сигналов предельных
значений (по запросу)
8
Светоизлучающий диод и
беспотенциальный переключающий
контакт (по запросу)
9
Гнездо контроля пневматического
входного сигнала
10 Гнездо контроля выходного тока
