1. Устройство и принцип действия
Тр¸хходовой клапан типа 3535 по-
строен по блочно-модульному принци-
пу и может комплектоваться пневма-
тическими или электрическими приво-
дами, ниже перечислены типы испол-
нений:
•
с сервоприводом типа 3372-01хх –
пневматический регулирующий кла-
пан V2001-PP или
•
с сервоприводом типа 3372-03хх –
электропневматический регулирую-
щий клапан V2001-IP или
•
с сервоприводоми типа 5824-40 или
типа 5824-4 – электрические регули-
ðóþùèe
клапаны
V2001-Е1
и
V2001-Е2.
Тр¸хходовой клапан работает, в зави-
симости от компоновки плунжера как
смесительный или распределительный
клапан.
У смесительных клапанов смешивамые
среды подводятся к каналам А и В.
Общий поток выходит через АВ.
У распределительных клапанов, наобо-
рот, среда подводится к АВ, а разде-
л¸нные потоки выходят из А и В.
Расход от А или В к АВ и наоборот
зависит от площади свободного сече-
ния между седлом и клапаном.
Перестановка плунжеров осуществля-
ется пут¸м изменения воздействующе-
го на привод командного сигнала.
Шток плунжера (3) уплотняется метал-
лическим сильфоном и дополнитель-
ной набивкой (4.2) и связан с привод-
ным штоком (8.1).
2
10.2
3.2
10.3
9.4
9.3
AB
A
B
B
9.1
9.2
6
5.3
5
5.1
5.2
10.1
3.1
9
3.1
2.1
10.1
10.2
10.3
2.2
3.2
9.4
9.3
4.1
4.2
4.3
1.1
1.2
2.1
2.2
1
8.1
8.2
7
4
9

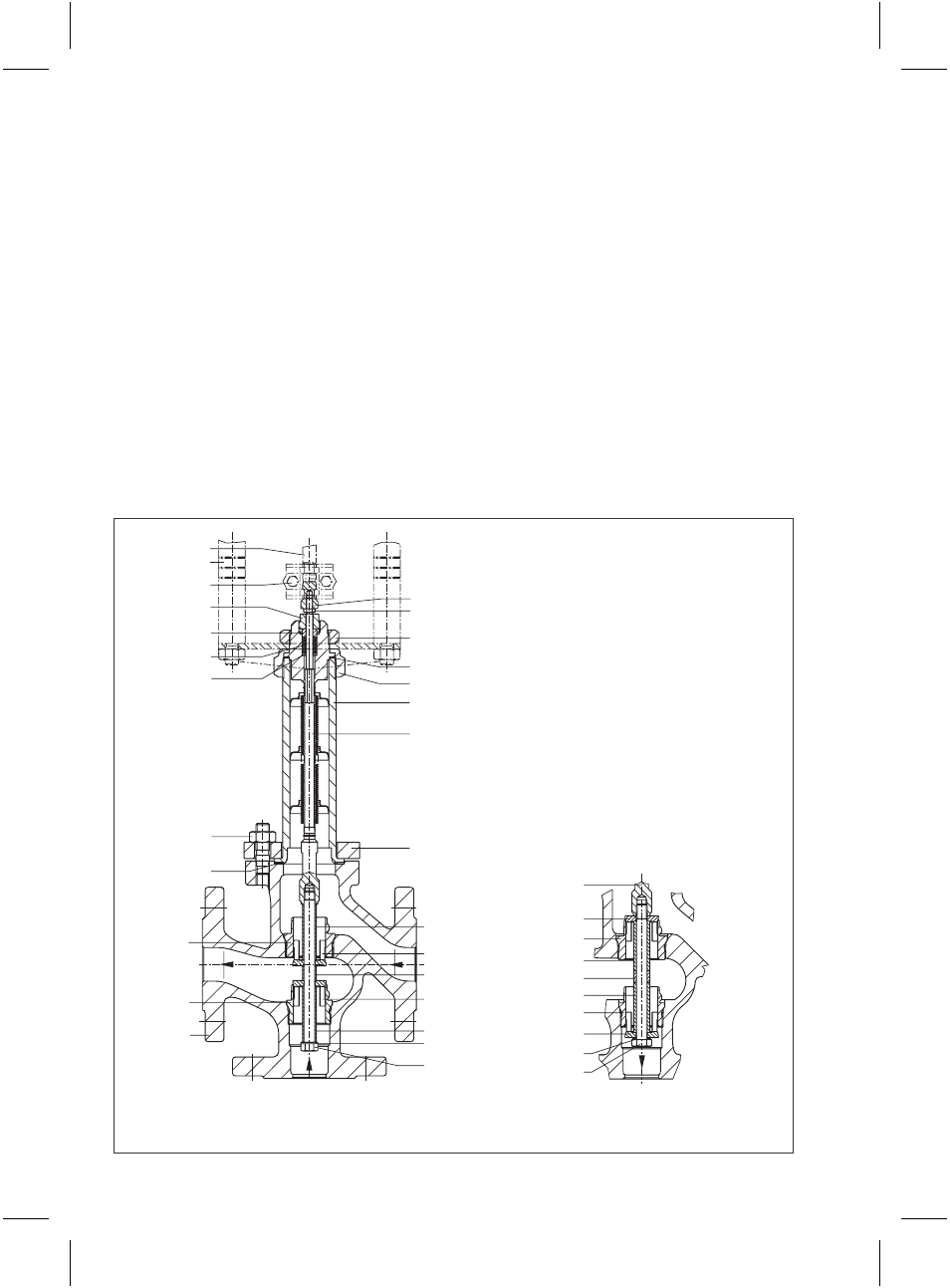

Рис. 2.1 · Компоновка плунжера у
распределительного клапана
Рис. 2 · Смесительный клапан:
вид в разрезе
6
Гайка
7
Муфта
8.1
Шток привода
8.2
Còåðæåíü рамы
9
Шток плунжера
9.1
Стяжная гайка
9.2
Контргайка
9.3
Винт
9.4
Шайба
10.1 Гильза
10.2 Гильза
10.3 Гильза
1
Корпус клапана
1.1 Гайки
1.2 Прокладка
2.1 Седло верхнее
2.2 Седло нижнее
3.1 Плунжер верхний
3.2 Плунжер нижний
4
Резьбовая втулка
4.1 Пружина
4.2 Набивка
4.3 Шайба
5
Верхняя часть
клапана
5.1 Корпус сильфона
5.2 Фланец
5.3 Прокладка
