2

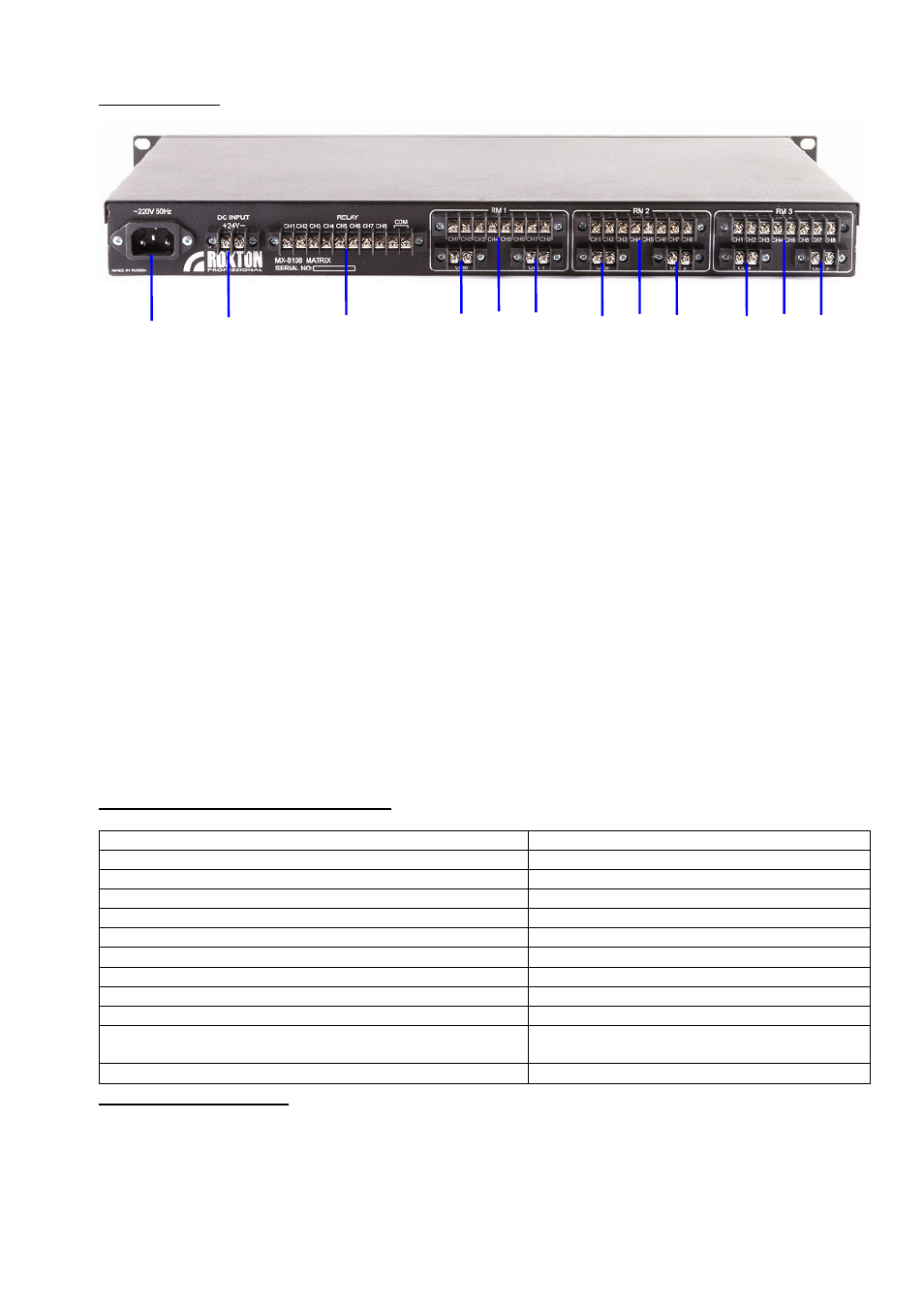

Задняя панель
1.
Разъем ~220V: Разъем подачи питания 220В 50Гц.
2. Разъем DC INPUT 24V: Разъем подачи питания 24В.
3. Выходной разъем RELAY: Выход управляющего сигнала «сухой контакт».
4. Общая клемма СОМ (RM1): Данная клемма является общей для контактной группы RM1.
5. Входные клеммы RM1: При поступлении сухих контактов на клеммы CH1-CH8 совместно с
контактом COM поз. 4, замыкается соответствующий контакт на выходной группе RELAY. Данная
группа имеет наивысший приоритет.
6.
Выходная клемма OUT1: На данной клемме возникает контакт, при поступлении сухих
контактов на клеммы CH1-CH8 группы RM1.
7.
Общая клемма СОМ (RM2): Данная клемма является общей для контактной группы RM2.
8. Входные клеммы RM2: При поступлении сухих контактов на клеммы CH1-CH8 совместно с
контактом COM поз. 7, замыкается соответствующий контакт на выходной группе RELAY. Данная
группа имеет средний приоритет.
9.
Выходная клемма OUT2: На данной клемме возникает контакт, при поступлении сухих
контактов на клеммы CH1-CH8 группы RM2.
10.
Общая клемма СОМ (RM3): Данная клемма является общей для контактной группы RM3.
11. Входные клеммы RM3: При поступлении сухих контактов на клеммы CH1-CH8 совместно с
контактом COM поз. 10, замыкается соответствующий контакт на выходной группе RELAY. Данная
группа имеет низкий приоритет.
12.
Выходная клемма OUT3: На данной клемме возникает контакт, при поступлении сухих
контактов на клеммы CH1-CH8 групп RM1, RM2, RM3.
Технические характеристики
МАТРИКС MX-8108
Количество коммутируемых контактов 8
Количество приоритетов/входов 3
ОБЩИЕ
Напряжение питания DC 24В (+10% -15%) В АС~220В, 50 Гц
Потребляемая мощность 10 Вт
Ток нагрузки (на 1 реле) До 2 А
Максимальный потребляемый ток/мощность 200мА/10Вт
Температура функционирования +10°C +35°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 482*220*44 мм
1
Вес, 3,7 кГ
Комплект поставки
Матричный коммутатор MX-8108
1шт.
Крепеж для РЭК стойки 4шт.
Инструкция по эксплуатации 1шт.
Шнур питания 1шт.
Упаковка 1шт.
1 2 3 4 5 6 7 8 9 10 11 12
