Инструкция по эксплуатации Samsung HT-KD800W
Страница 13
12

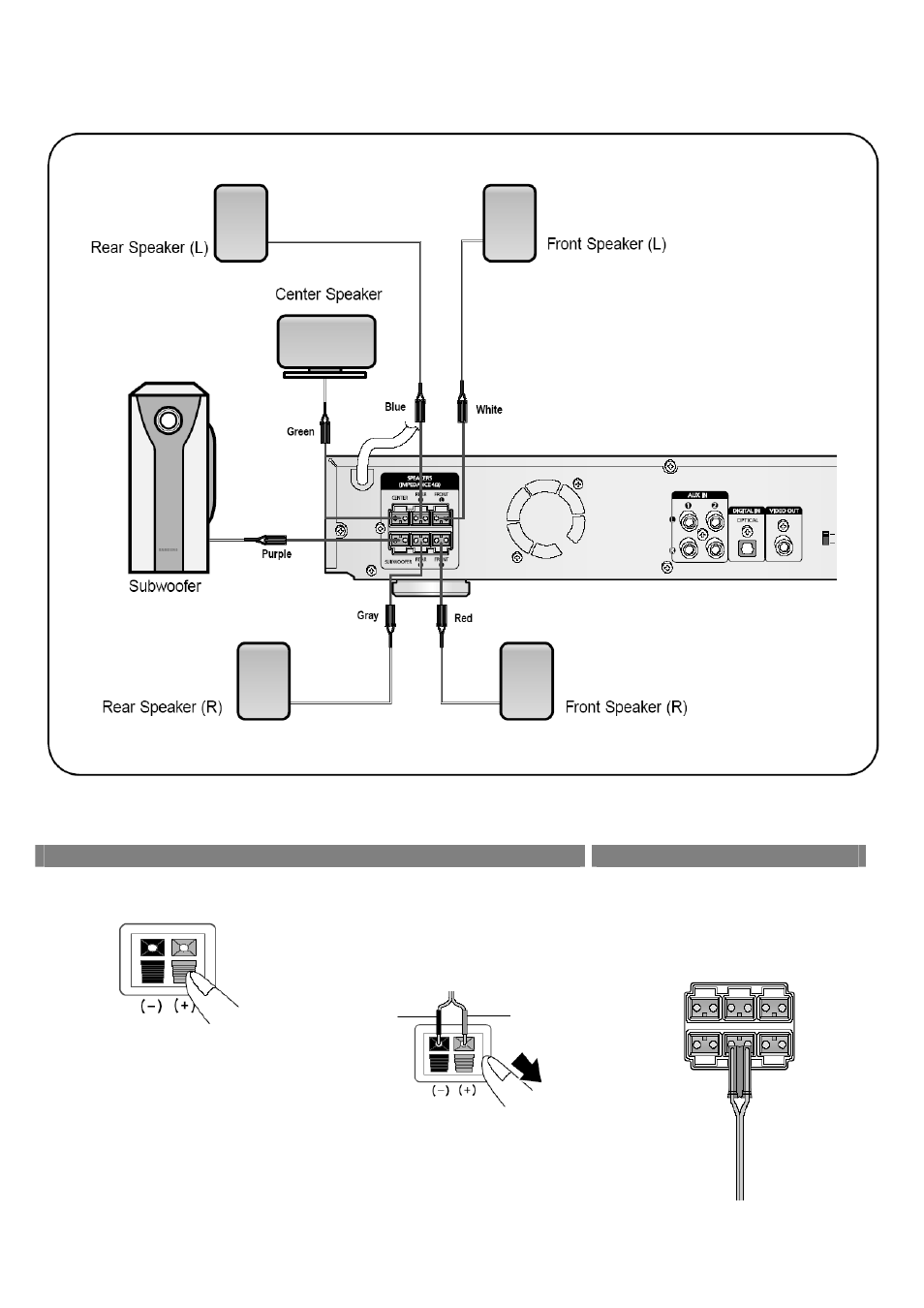

1- Тыловой громкоговоритель (Л); 2- Центральный громкоговоритель; 3- Фронтальный громкоговоритель (Л); 4- Зеленый; 5- Синий; 6- Белый;
7- Сабвуфер; 8- Фиолетовый; 9- Серый; 10- Красный; 11- Тыловой громкоговоритель (П); 12- Фронтальный громкоговоритель (П)
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
•
Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
•
Следите за соблюдением
полярности (+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
1
2
3
4
5
6
7
8
9
10
11
12
Черный Серый
