Монтаж беговой дорожки
29
2. Поместите правостороннюю вертикальную опору на
боковую скобу несущей рамы.
3. Прикрепите правую вертикальную опору к боковой
скобе с помощью четырех винтов с головками под
торцевый ключ, четырех черных шайб и двух
контргаек. Частично затяните все зажимы.

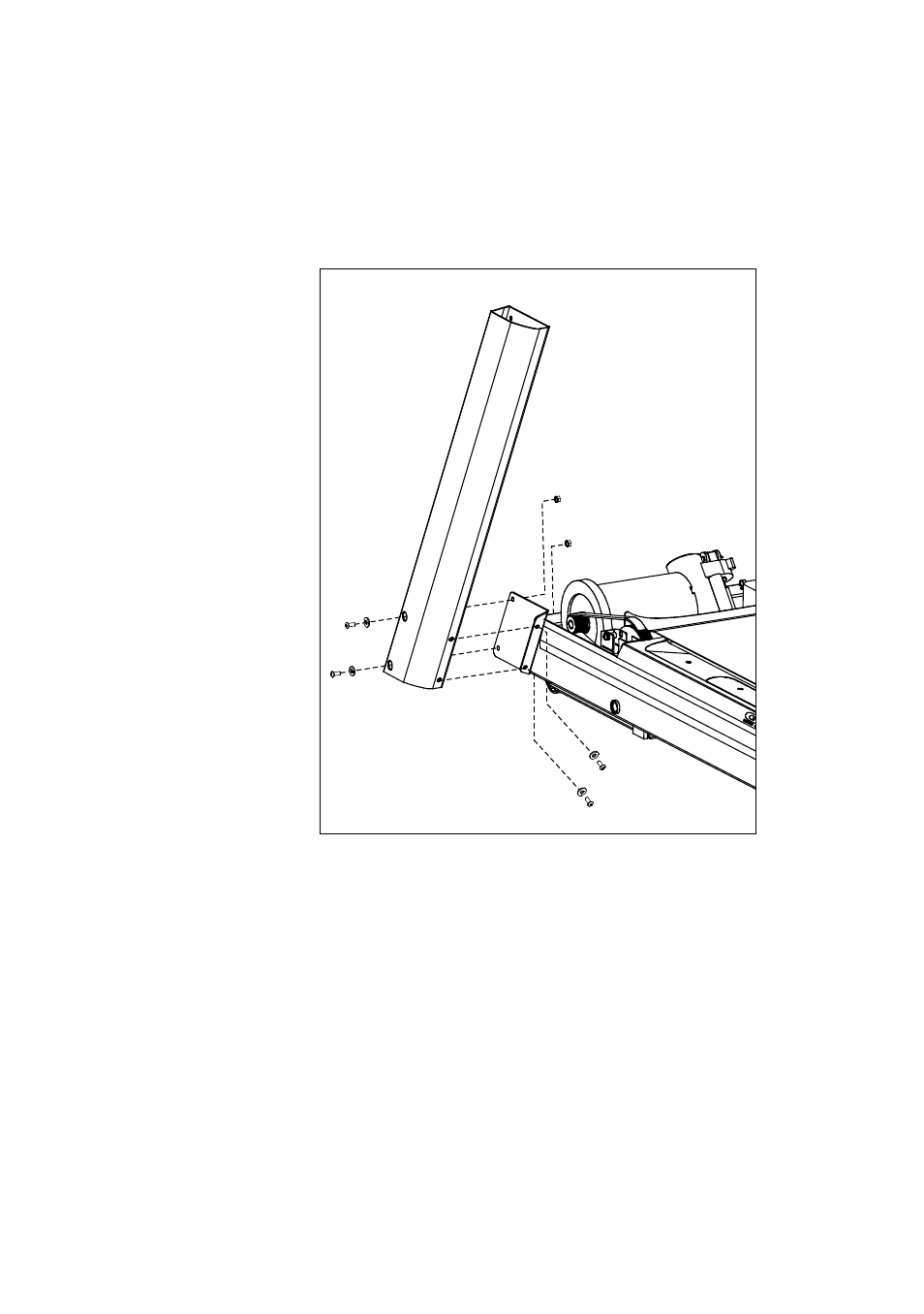

Рис. 7: Присоединение вертикальной стойки, справа
4. С помощью разъемов Velcro из комплекта,
подключите источник питания к правой стороне
передней поперечины основания беговой дорожки.
5. Пропустите кабель выхода постоянного тока через
зажимы между источником питания и ременным
приводом. Пропустите конец кабеля под монтажной
скобой и винтовым домкратом.
6. Подключите черный трехконтактный штепсель
монтажного жгута переменного тока к розетке
источника питания.
