Установка пульта управления
47
4. Наклоните консоль вперед до упора. Одной рукой
придерживайте консоль в этом положении или
попросите об этом помощника.
5. Потяните все кабели вперед и назад, чтобы можно
было сделать складку вверху заднего щитка консоли.

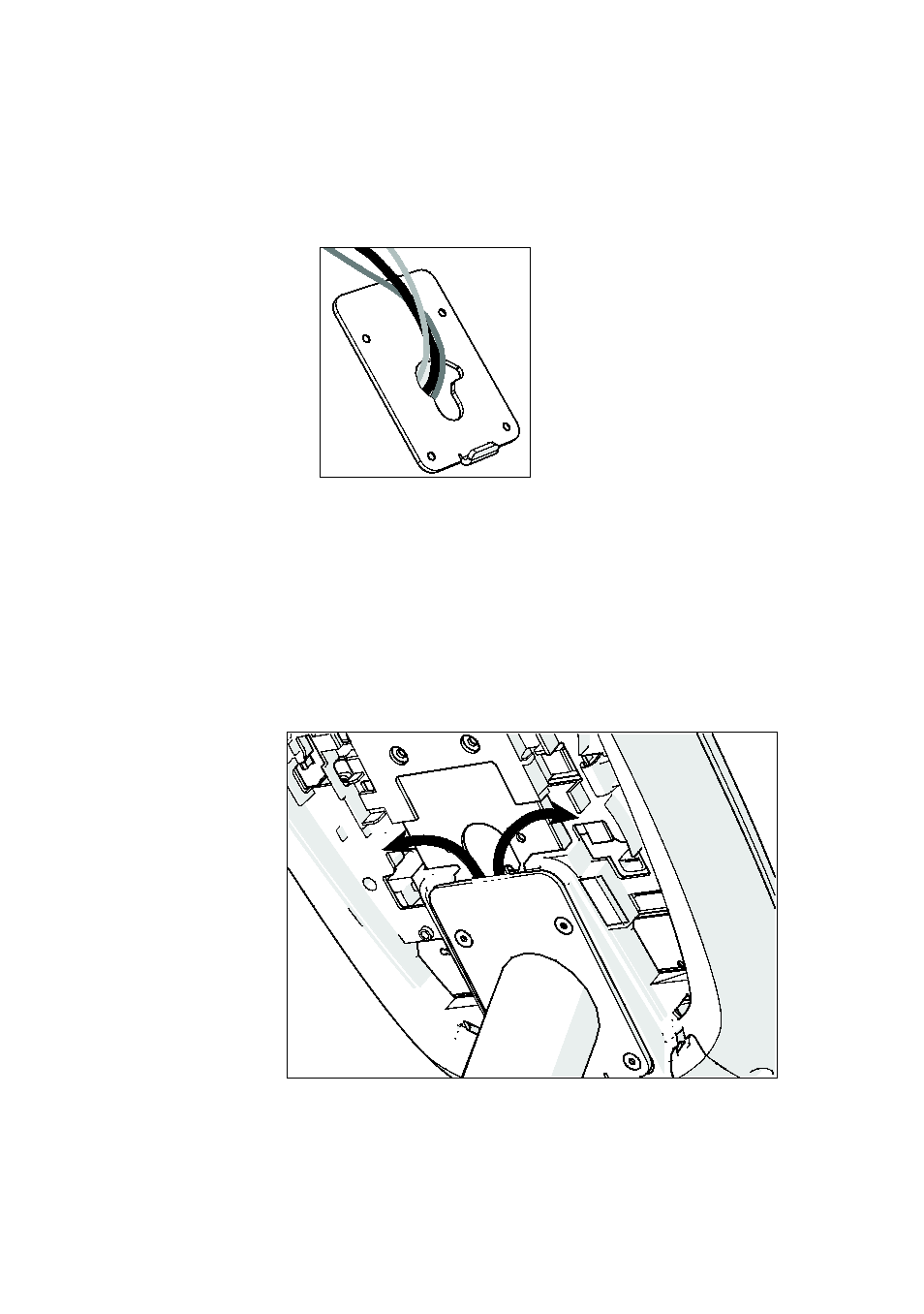

Рис. 24: Прокладка кабеля
Подключение кабелей (P30 и P10)
Важно! Проложите все кабели через полукруглое
отверстие над корпусом пульта, как показано на
приведенном ниже изображении.
Не пытайтесь проложить
кабели через другие отверстия или стальной желоб под
корпусом.
Рис. 25: Прокладка кабеля из корпуса в консоль
