Монтаж и техническое обслуживание горизонтальных велотренажеров модели RBK 800
2. Задвиньте спинку сиденья на место так, чтобы четыре
отверстия для винтов спинки и несущей скобы
сиденья совместились, как показано на иллюстрации
ниже.

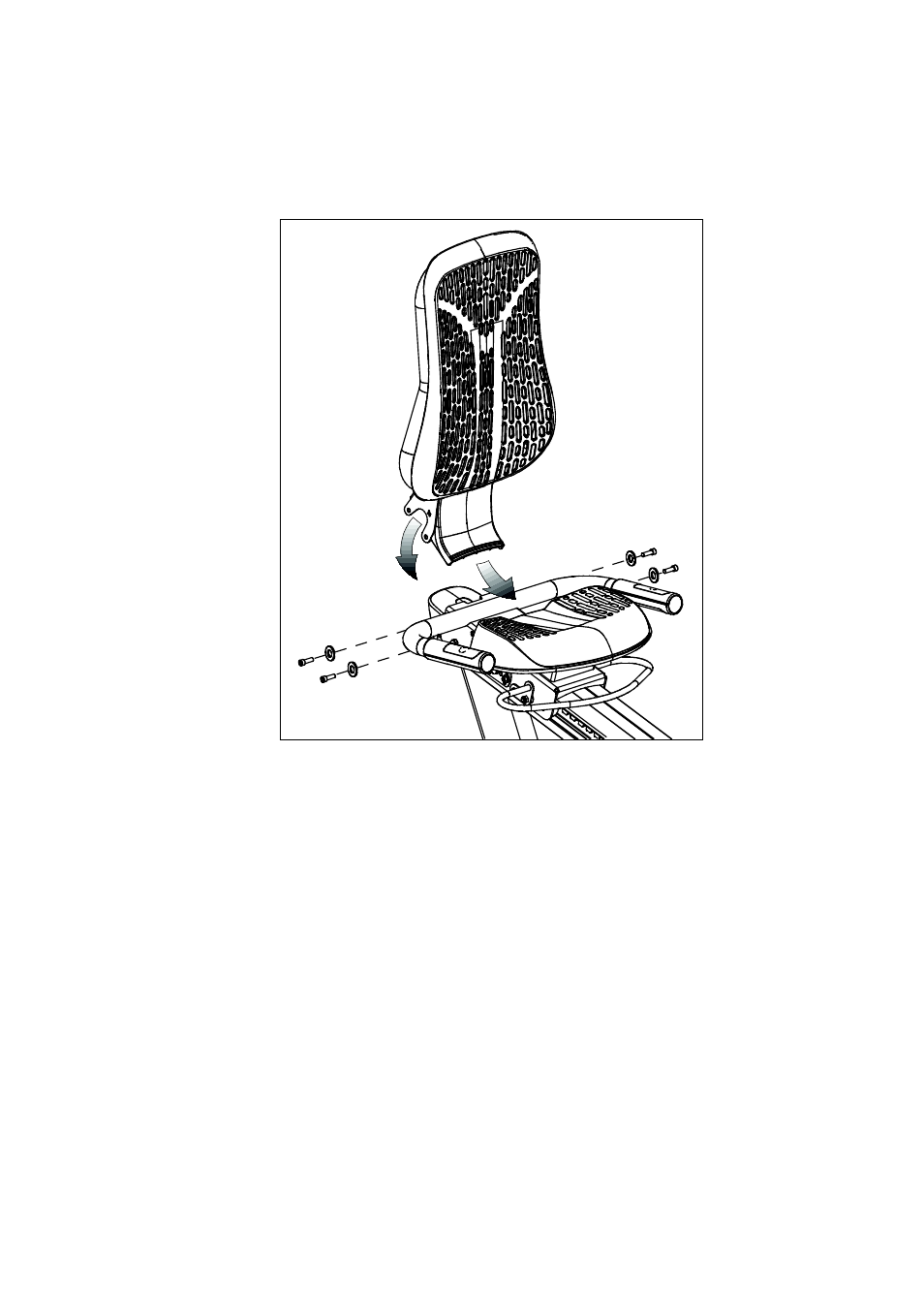

Рис. 2: Установка узла спинки сиденья
3. Наденьте четыре ⁵ ₁₆-дюймовые шайбы на четыре ⁵ ₁₆ x
³ ₄
-дюймовых винта с головкой под отвертку.
4. Вставьте винты в отверстия узла спинки сиденья и
ввинтите в несущую скобу сиденья.
5. Подправьте расположение спинки сиденья и
полностью затяните винты ¹ ₄-дюймовым торцевым
ключом.
Чтобы прикрепить держатель для бутылки, выполните
указанные ниже действия.
1. Поместите держатель для бутылки так, чтобы он
охватывал узел спинки и опирался на выступ задней
части корпуса. Передний край держателя для бутылки
должен располагаться на рукоятках, а две
лапки-защелки должны совместиться с небольшими
прямоугольными отверстиями в узле спинки сиденья.
2. Надавливайте на держатель до щелчка.
