Страница 17: Подсоединение к телевизору с гнездом scart
14
SD-PX15H
SDPX15H(R)
TINSZA095AWZZ

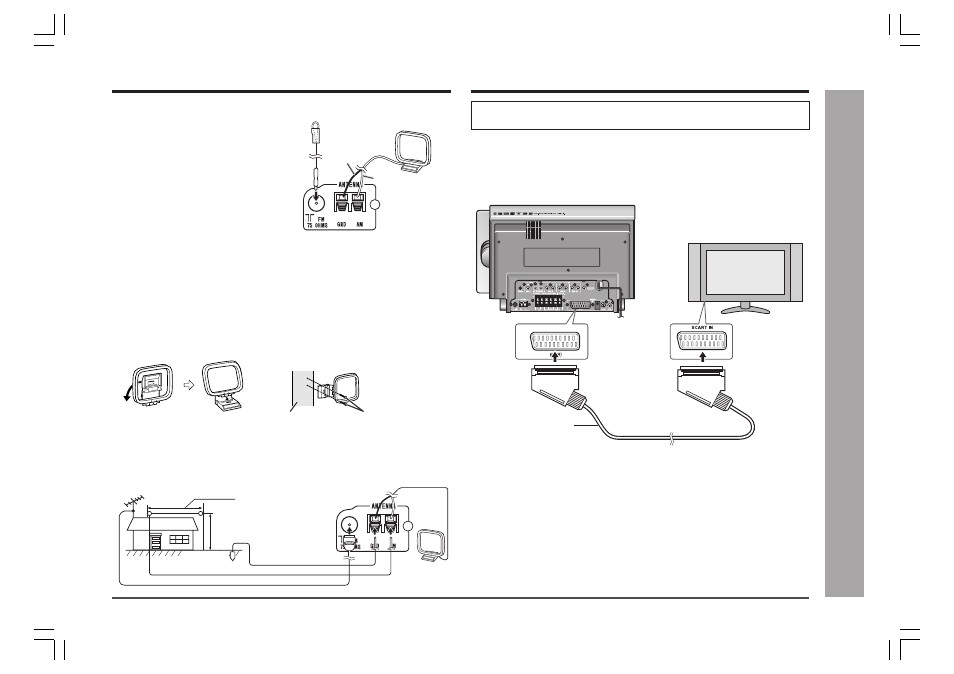

Прилагаемая ЧМ-антенна:
Подсоедините провод ЧМ-антенны к
гнезду FM 75 OHMS и найдите
положение провода ЧМ-антенны,
обеспечивающее наивысший уровень
принимаемого сигнала.
Прилагаемая рамочная АМ-
антенна:
Подсоедините провод рамочной АМ-
антенны к гнездам AM и GND. Найдите
положение
оптимального
приема
рамочной АМ-антенны. Установите
рамочную АМ-антенну на полке и т.п. или
прикрепите ее к стойке или к стене
винтами (не входят в комплект поставки).
Примечание:
Размещение антенны на аппарате или вблизи провода питания переменного
тока может вызывать помехи. Для наилучшего приема размещайте антенну
подальше от аппарата.
Установка рамочной АМ-антенны:
Внешняя ЧМ- или АМ-антенна:
Используйте внешнюю ЧМ- или АМ-антенну в случае необходимости более
качественного приема. При этом проконсультируйтесь с Вашим дилером.
При использовании внешней АМ-антенны убедитесь в том, что провод рамочной
АМ-антенны подсоединен.
Перед выполнением каких-либо подключений отключайте все другое
оборудование.
Выполните подсоединение к телевизору с помощью входящего в комплект
кабеля SCART
■ Подсоединение к телевизору с гнездом SCART
Подготовка к использованию
- Подсоединение антенны / Подсоединение к телевизору -
Подсоединение антенны
Белый
Черный
ЧМ-антенна
Рамочная
АМ-антенна
< Сборка >
< Прикрепление к стене >
Стена
Винты (не входят в
комплект поставки)
Внешняя ЧМ-антенна
Внешняя АМ-антенна
15 м
7,5 м
Рамочная
АМ-антенна
Провод заземления
Штырь
заземления
Подсоединение к телевизору
Телевизор
Кабель SCART
(входит в комплект)
К гнезду
входа SCART
