Установка
C3910M-RU (03/12)
8
2.2 Подключение кабелей
1. Пропустите все сигнальные кабели через монтажный кронштейн.
2. Соедините силовой/видеокабель видеокамеры и внешний силовой/видеокабель вместе. При
невозможности выполнить прокладку в установочной поверхности используйте вырез под кабели в
монтажном кронштейне.
Примечание. Используйте только 2-гнездовой/2-штырьковый силовой разъем 12 В пост. тока (красный:
+/черный: -). Кабель питания имеет 2-штырьковый/2-гнездовой разъем.

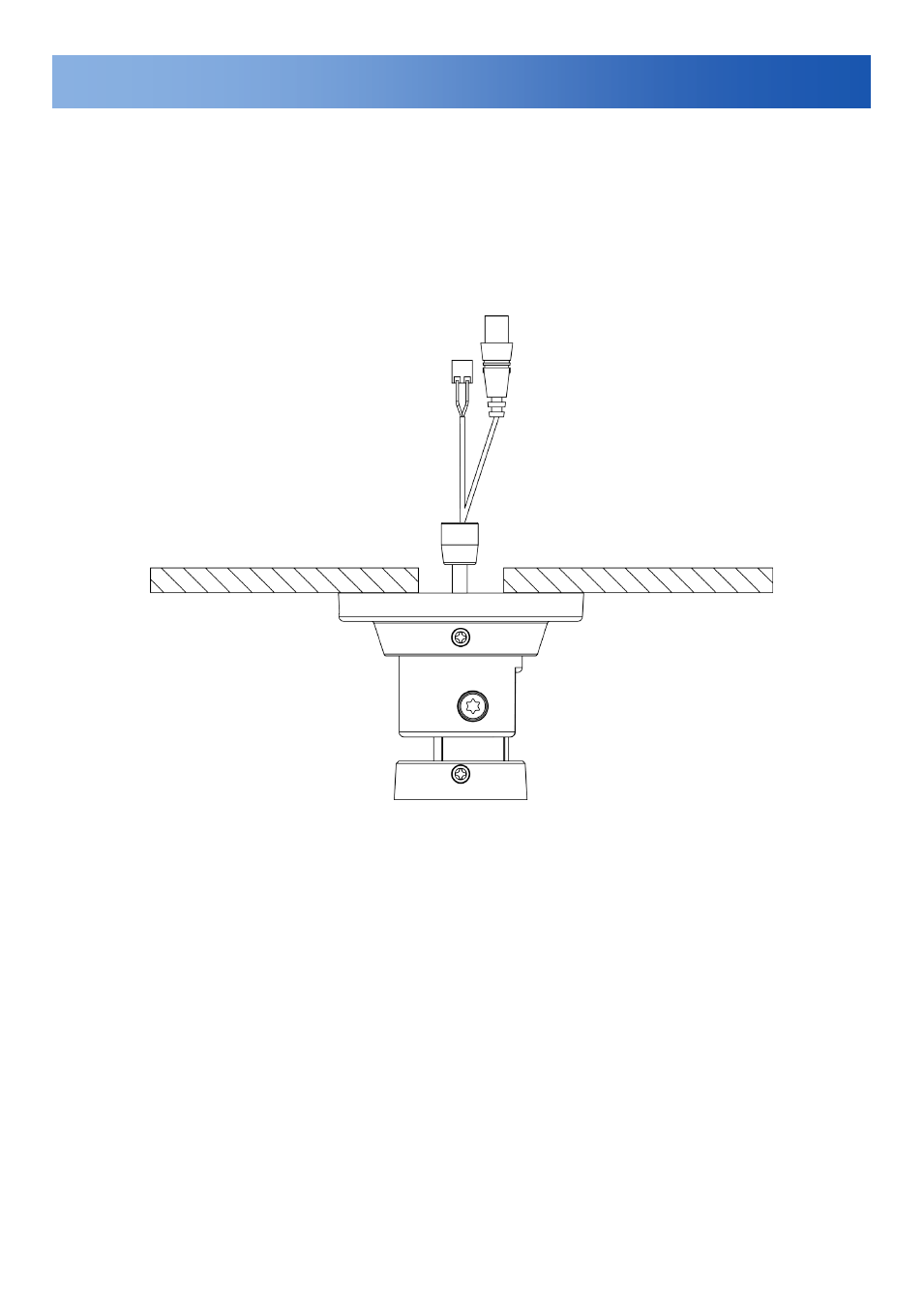

Рисунок 2-2. Подключение кабелей
