Создание карты
Подробные инструкции по созданию карт приводятся в руководстве по эксплуатации.
1. Для перехода в режим редактирования следует щелкнуть на кнопке «Режим редактирования»
на
панели инструментов.
2. Нажмите кнопку «Создать карту» ,
чтобы показать экран настройки новой карты.

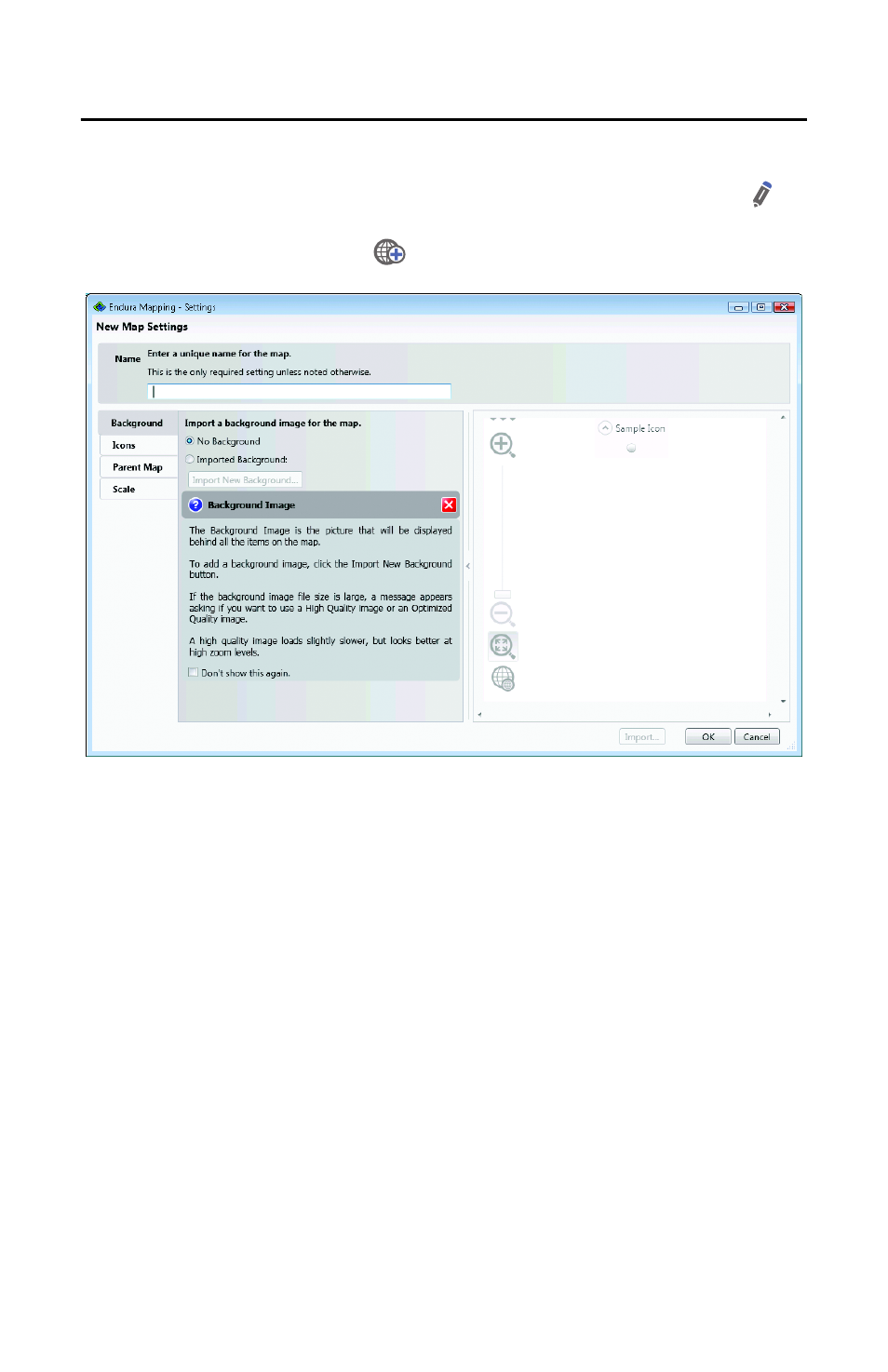

Рис. 7. Создание новой карты
3. Введите название для карты.
4. Если требуется, импортируйте фоновое изображение для карты. В качестве фона карты можно
использовать файлы формата DХF программы AutoCAD
®
, файлы растровой графики (bitmap) или
графические файлы других типов.
5. При желании можно щелкнуть на вкладке «Значки» и затем отрегулировать размер значков,
показываемых на карте. Заданный по умолчанию размер значков автоматически устанавливается для
всех карт.
6. При желании можно щелкнуть на вкладке «Материнская карта» и затем выбрать карту, с которой будет
связана создаваемая новая карта. Новая карта будет указываться под материнской картой в
обозревателе карт.
7. При желании можно щелкнуть на вкладке «Масштаб» и затем отрегулировать размеры карты и ее
соотношение с реальным миром. На этой вкладке имеются настройки системы измерения
(метрическая или британская), ширины и высоты карты, масштаба и физической привязки карты
(широта и долгота).
8. После завершения работы с картой, щелкните на кнопке ОК. Любые настройки можно будет
отредактировать позже.
