Предисловие
Благодарим вас за приобретение компьютерной рабочей станции Endura
®
с усовершенствованным системным программным обеспечением
WS5000 версии 2.0 производства компании Pelco. В этом руководстве приводятся базовые инструкции по подключению компьютерной рабочей
станции Endura, запуску программного обеспечения, наблюдению за прямой трансляцией («живым видео») и работе с видеозаписями.
Подробные инструкции по установке, программированию и использованию компьютерной рабочей станции Endura приведены в руководствах по
установке и эксплуатации, поставляемых вместе с изделием.
Подсоединение оборудования
Соединения на передней и задней панели, необходимые для работы устройства, показаны на pис. 1.
1. Подключитесь к видеовыходу (DVI). Для подсоединения монитора с входом VGА к этому выходу следует использовать видеоадаптер
DVI-VGA, входящий в комплект поставки рабочей станции Endura.
2. Подсоединить вход и выход звука.
3. Подсоединить сетевой кабель Cat5e (или лучше) к порту RJ-45 (на 1 гигабит) и к компьютерной сети Endura.
4. Подсоединить клавиатуру и мышь к портам USB (на передней или задней панели).
5. Подсоединить шнур питания к разъему питания и к источнику питания. Включить выключатель питания.
6. Включить питание.
7. Проверить индикатор активности сети.
8. Проверить индикатор состояния устройства.

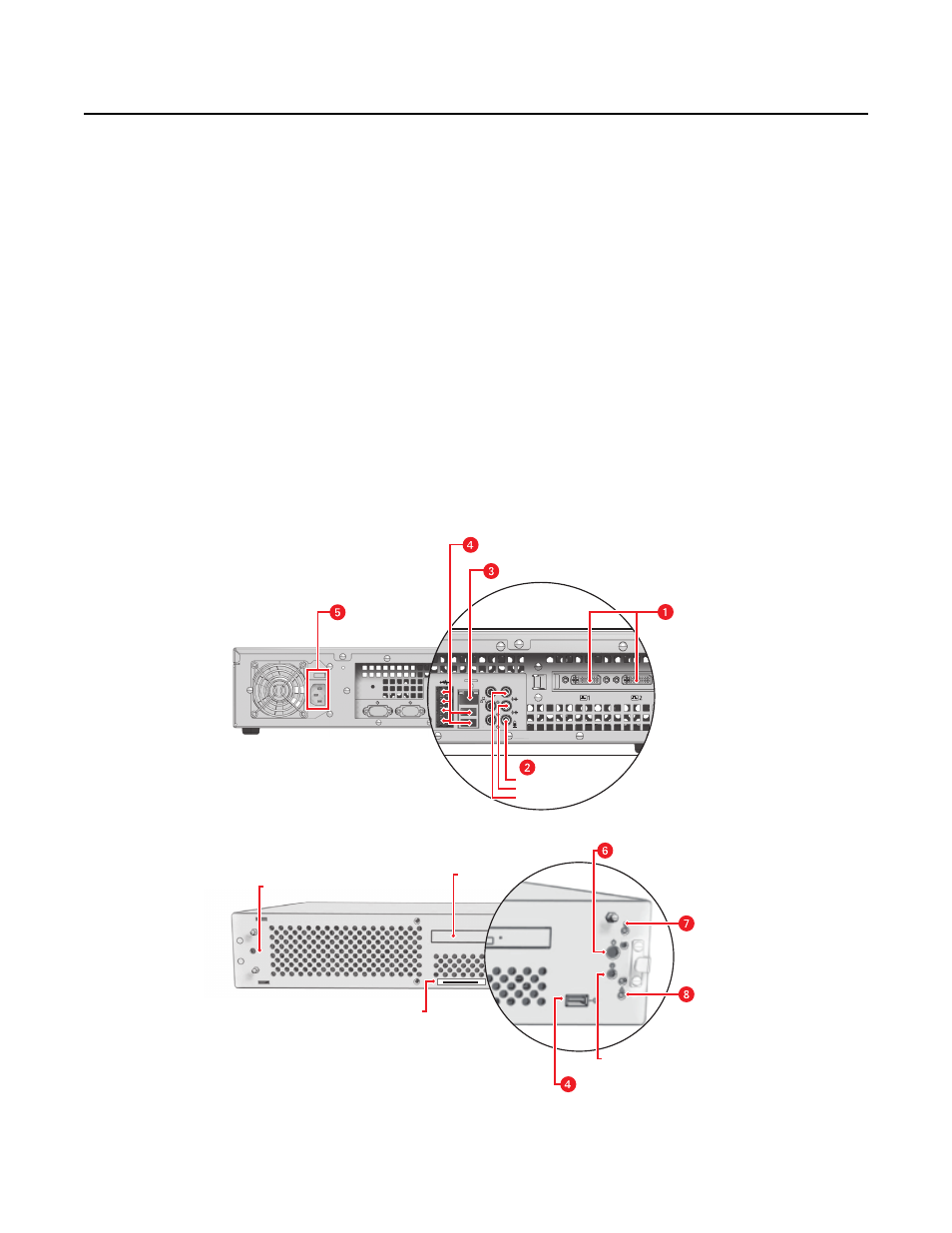

Рис. 1. Подключение компьютерной рабочей станции Endura
ИНДИКАТОР ПИТАНИЯ
03267-39-0020
SN
НАКЛЕЙКА С СЕРИЙНЫМ НОМЕРОМ ИЗДЕЛИЯ
ДИСКОВОД
DVD/CD
РАБОТА СЕТИ
СОСТОЯНИЕ
УСТРОЙСТВА
КНОПКА НАСТРОЙКИ
КОНФИГУРАЦИИ И СБРОСА
ПОРТ USB 2.0
КНОПКА ВКЛЮЧЕНИЯ
ВЫХОД АУДИО
ВХОД МИКРОФОНА
ВХОД АУДИО
РАЗЪЕМ ПИТАНИЯ
С ВЫКЛЮЧАТЕЛЕМ
ЦИФРОВЫЕ
ВИДЕОРАЗЪЕМЫ
(DVI)
СЕТЕВОЙ РАЗЪЕМ (RJ-45)
ПОРТЫ USB 2.0
