C1620M-E-RU (9/07) 9
Установка
УСТАНОВКА ОПОРЫ ДЛЯ КИСТЕЙ
Клавиатура серии KBD5000 поставляется с тремя модулями управления, которые вставляются в три гнезда основания.
В заводской комплектации модуль поворотно-нажимного кольца (jog/shuttle) устанавливается в левой стороне основания,
модуль клавиатуры в центре, а модуль джойстика – справа.
Клавиатура KBD5000 также снабжена опорой для кистей, которую легко можно установить или удалить (опора для кистей не
обязательна для пользования клавиатурой). Такая система позволяет приспособить клавиатуру для использования
предпочтительным для вас образом.
Установка опоры для кистей производится в следующем порядке:
1. Извлеките основание и опору для кистей из упаковки.
2. См. рис. 4. Переверните клавиатуру верхней стороной вниз. Прикрепите опору для кистей, совместив четыре лапки опоры
для кистей с четырьмя соответствующими гнездами под винты в основании клавиатуры. Установите четыре прилагаемые
винта (4-40 x 0,312", с крестообразным шлицем, со скругленной плоской головкой). Если вы хотите оставить модули в
положении заводской комплектации, то следует лишь перевернуть основание верхней стороной вверх, и наладка на этом
закончится.

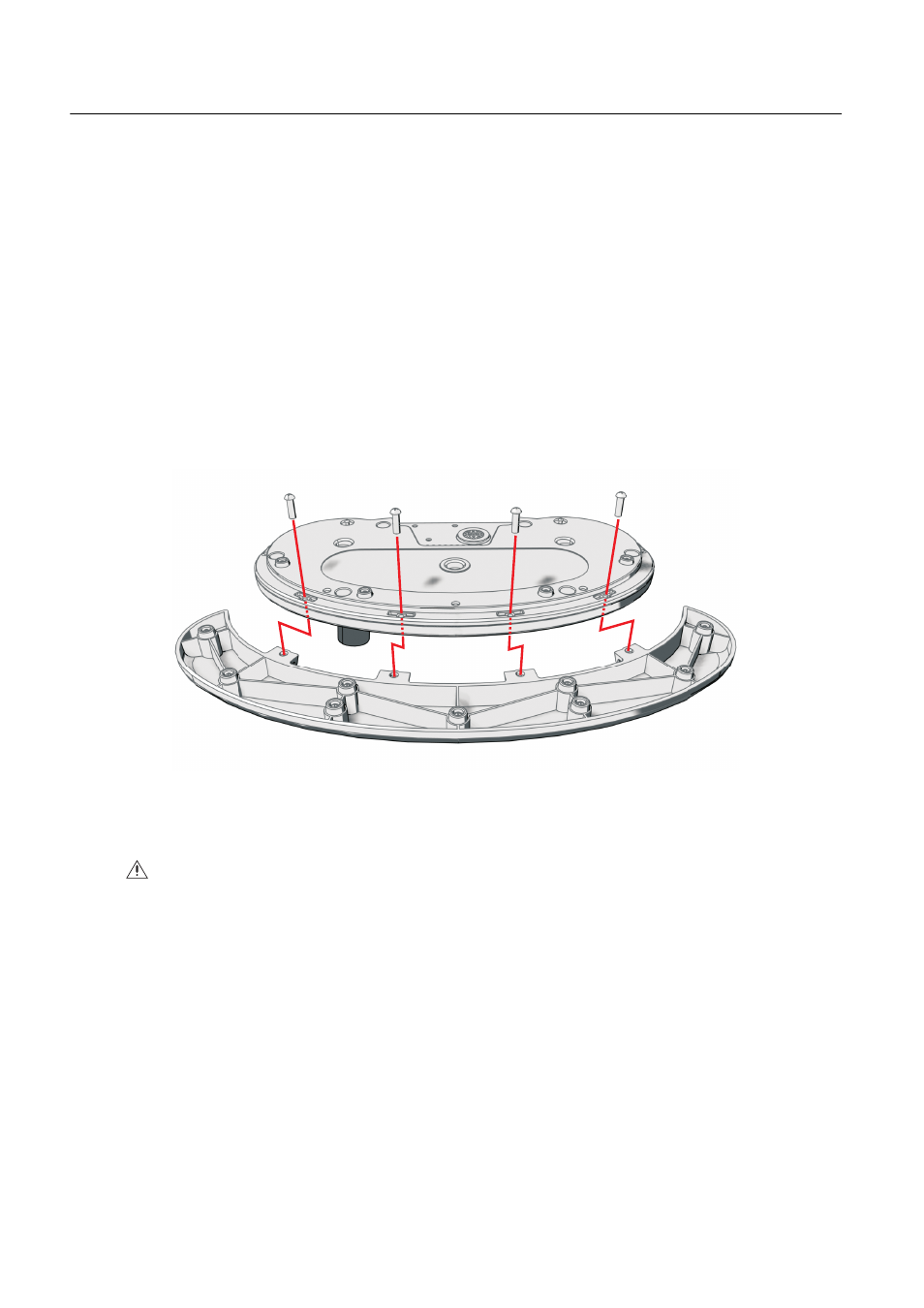

Рис. 4. Установка опоры для кистей
РАЗВОРАЧИВАНИЕ МОДУЛЕЙ
Устройство KBD5000 позволяет поворачивать каждый модуль в наиболее удобное для вас положение. Каждый модуль может
быть повернут в своем гнезде, для чего следует сжать пальцами пластмассовые выступы модуля.
ПРЕДУПРЕЖДЕНИЕ: Разворачивание модуля с защемленным кабелем может привести к повреждению кабеля.
Во избежание запутывания кабеля не поворачивайте модуль больше, чем на 45° относительно центра.
