C2983M-B-RU (9/11)

7

Установка

1. Подготовка монтажной поверхности:

a.

Вырезать в потолке или стене отверстие диаметром 10,16 см (4").

b.

Протянуть все провода через отверстие и подсоединить их
(если они не были подсоединены ранее).

2. Подключить кабель компьютерной сети к разъему RJ-45 на боковой

стороне телекамеры.

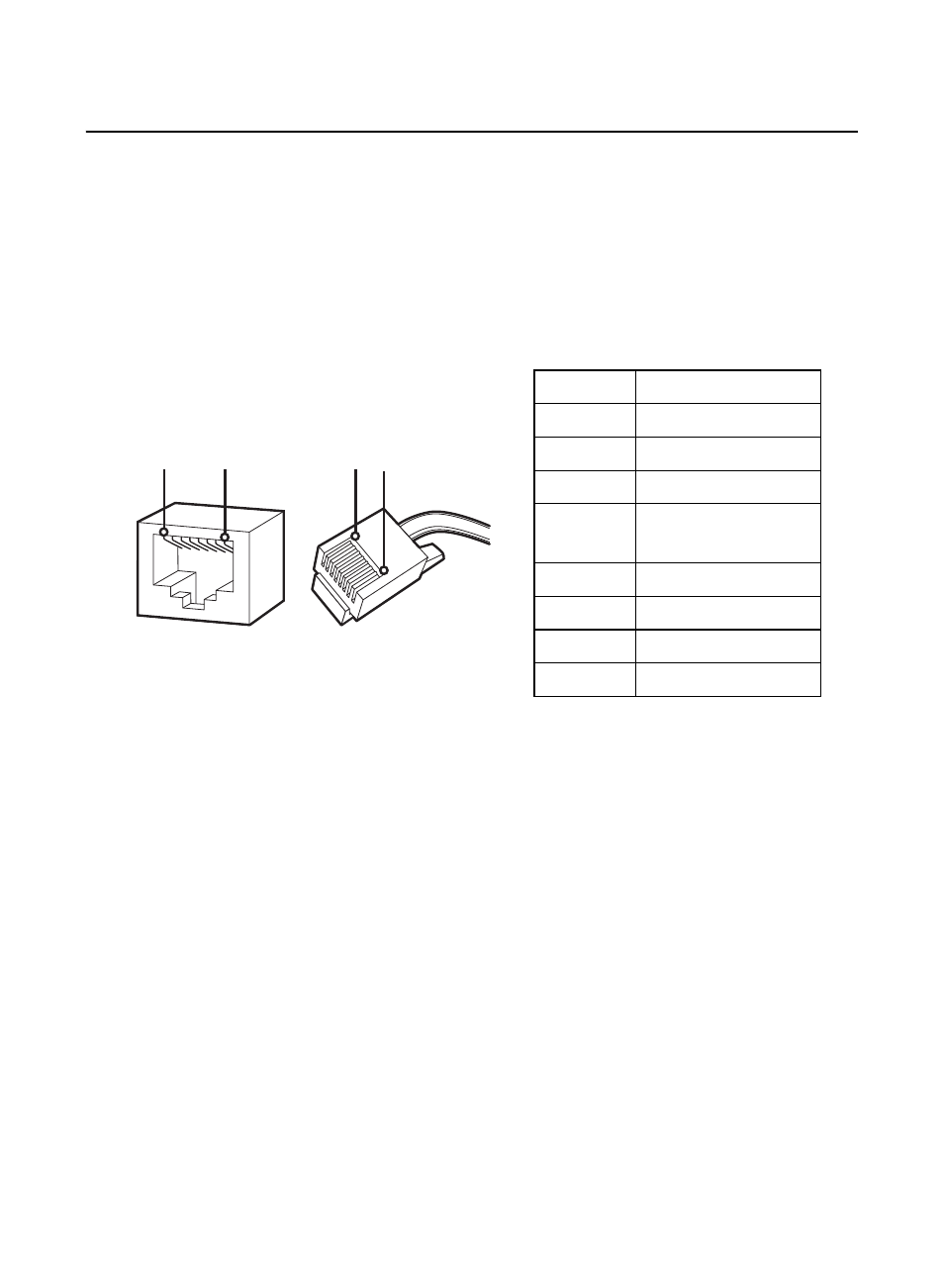

Рис. 2. Назначение контактов кабеля категории 5

Контакт Функция

1

TX+ (передача)

2

TX– (передача)

3

RX+ (прием)

4

PoE 1-2 (питание
по сети Ethernet)

5

PoE 1-2

6

RX– (прием)

7

PoE 3-4

8

PoE 3-4

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

8

8

1

1
