УСТАНОВКА NET5300B И NET5308T-EXP
Монтаж модулей производится в следующем порядке, см. рис. 4.
1. Полностью задвинуть каждый модуль в рамку.
2. Затянуть невыпадающие винты, находящиеся в крепежных ушках каждого модуля.
На рис. 4 показано только устройство NET5308T, но к этой конфигурации можно добавить третью рамку с дополнительным
модулем NET5308T-EXP.

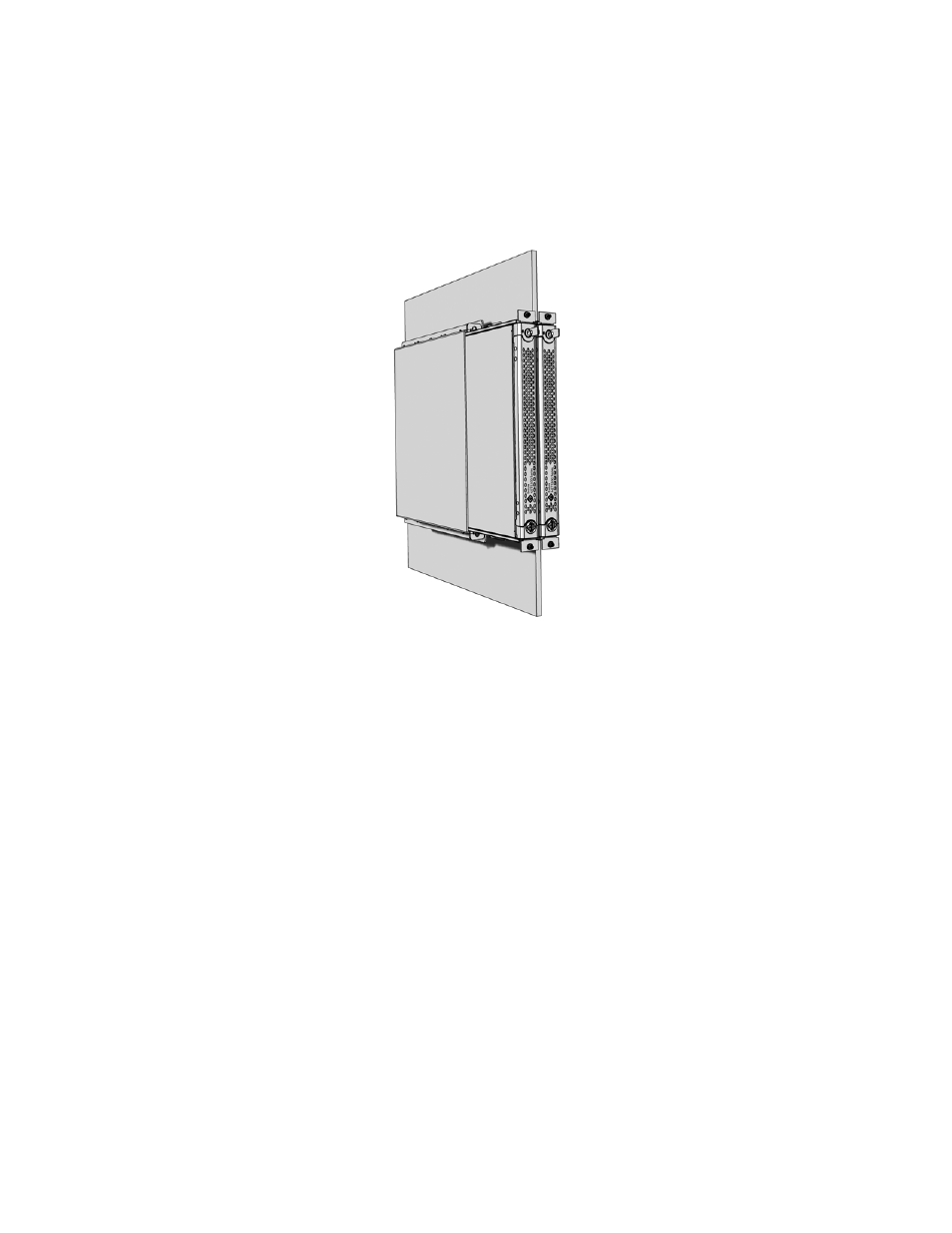

Рис. 4. Установка устройства NET5308T
Технически Характеристики
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Число гнезд 3
Ориентация модулей Различная
Материал Алюминий
Отделка Черного цвета
ОБЩИЕ ХАРАКТЕРИСТИКИ
Размеры* 17,00" Д x 20,00" Ш x 1,75" В
(43,18 x 50,80 x 4,45 см)
Монтаж Настенный
Масса нетто 2,27 кг (5 фунт.) на рамку
*Размеры указаны для ориентации настенного крепления, показанной на рис. 4.
