10
C4621M-E-RU (8/13)
СОЕДИНЕНИЯ АППАРАТУРЫ
ПОДКЛЮЧЕНИЕ К СЕТИ
ПРИМЕЧАНИЕ: Во избежание возможных сетевых конфликтов, перед инсталляцией универсального блока сопряжения следует
проконсультироваться с вашим администратором сети.
Подсоедините кабель категории Cat5е (или лучше) с разъемом RJ-45 к сетевому порту на задней панели, чтобы соединить
универсальный блок сопряжения с сетью вашей системы.

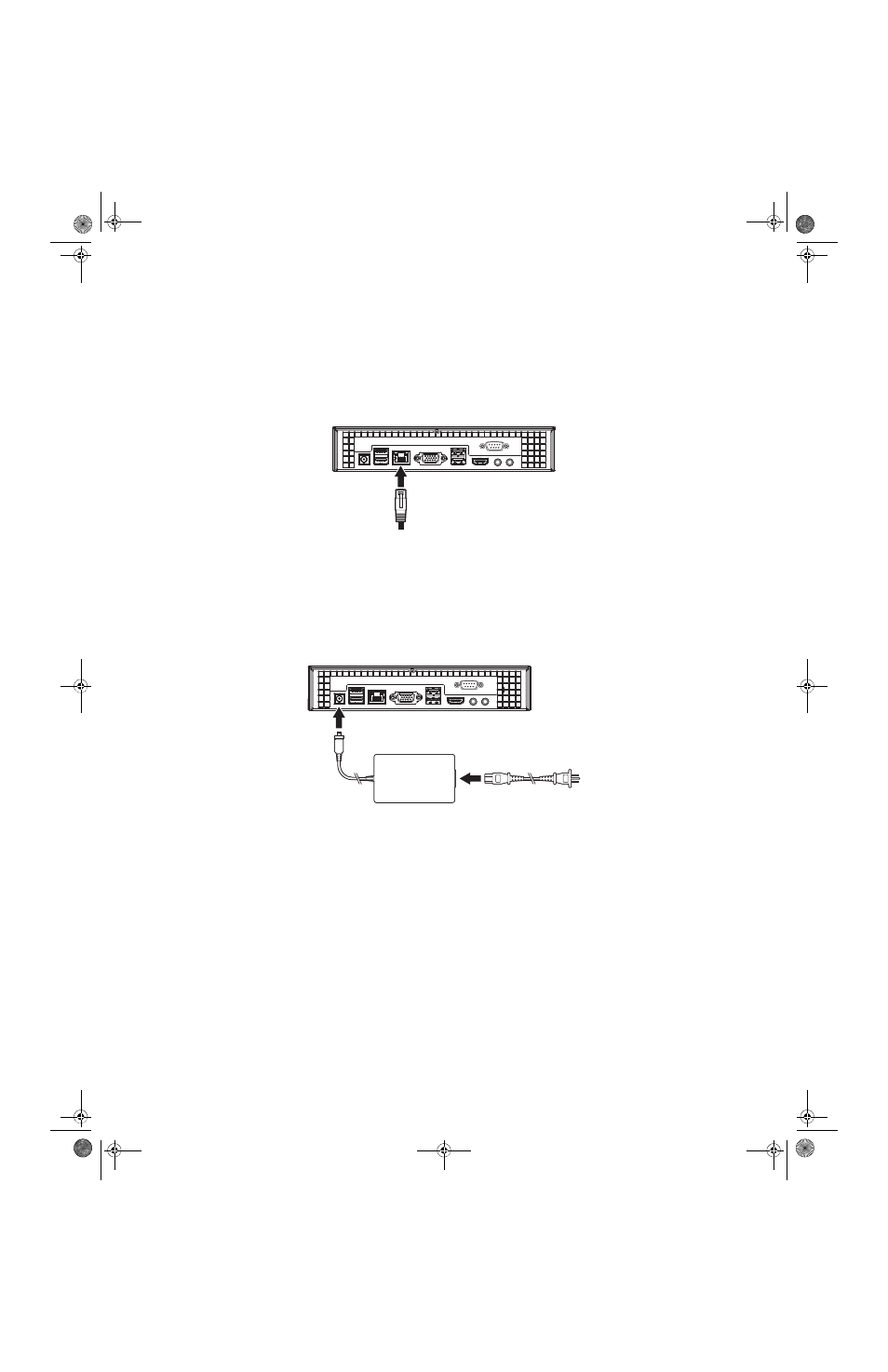

Рис. 5 Сетевые соединения
ПОДСОЕДИНЕНИЕ ПИТАНИЯ
1. Соедините блок питания с устройством UDI5000-CAM.
2. Подключите питание к блоку питания.
3. Нажмите кнопку питания на передней панели. В случае необходимости следует удалить лицевую накладку, чтобы получить
доступ к кнопке питания. При этом начнет светиться синий значок Pelco на передней панели.
Рис. 6 Соединения питания
RJ-45
