C3698M-RU (9/09)
15

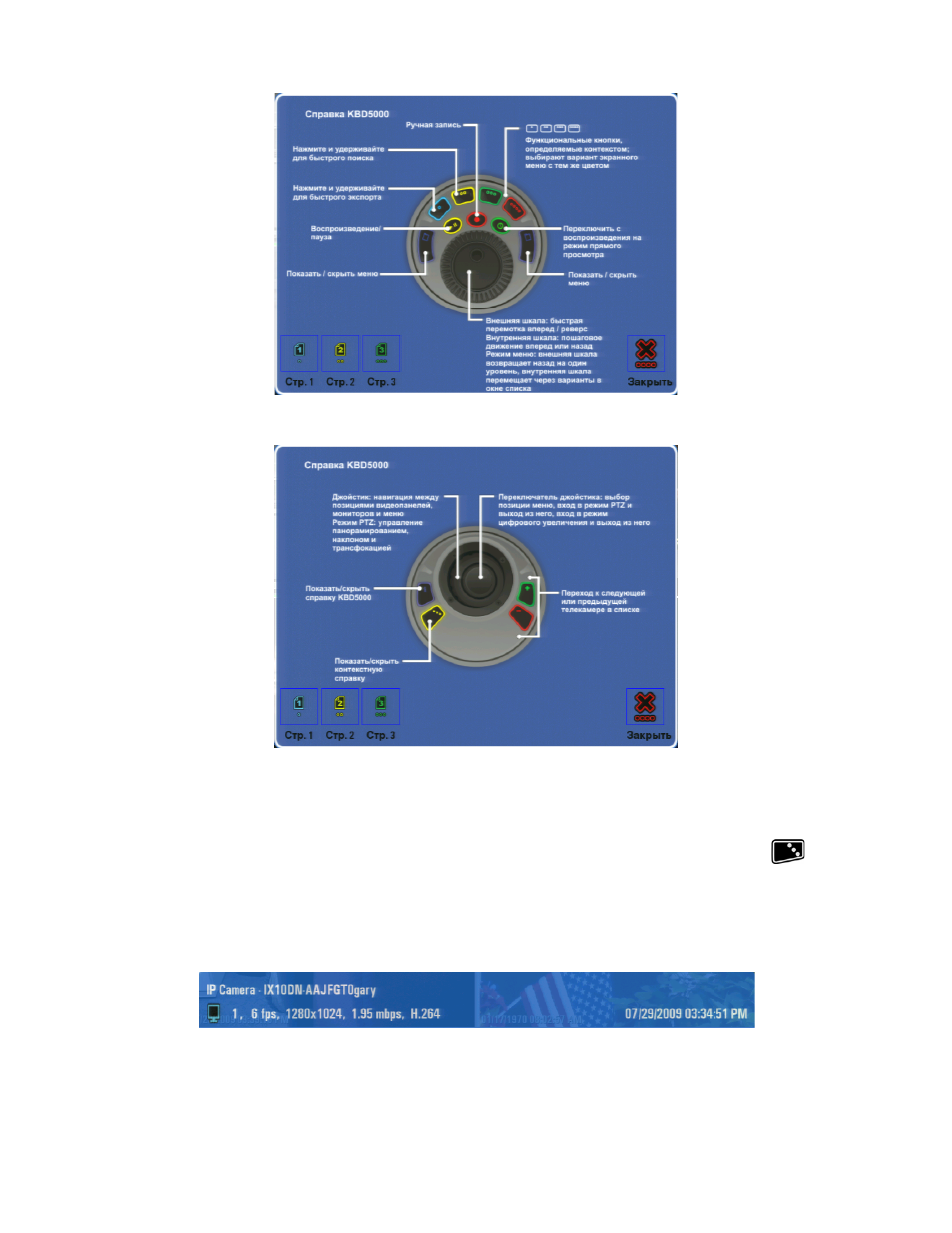

Рис. 10. Диалоговое окно онлайновой справки: Двойное кольцо (манипулятор Jog/Shuttle)
Рис. 11. Диалоговое окно онлайновой справки: Модуль джойстика
ПОКАЗ ИНФОРМАЦИИ О ВИДЕОИЗОБРАЖЕНИИ
Для показа или скрытия информации о видеоизображении следует нажать кнопку вспомогательных функций Aux
на модуле
джойстика. Информация о видеоизображении автоматически показывается при переходе с одной видеопанели на другую. При
этом показывается следующая информация:
•
Дата и время съемки.
•
Название и номер телекамеры, выбранной в данное время.
•
Номер монитора, разрешение видеоизображения, частота кадров.
Рис. 12. Панель состояния
