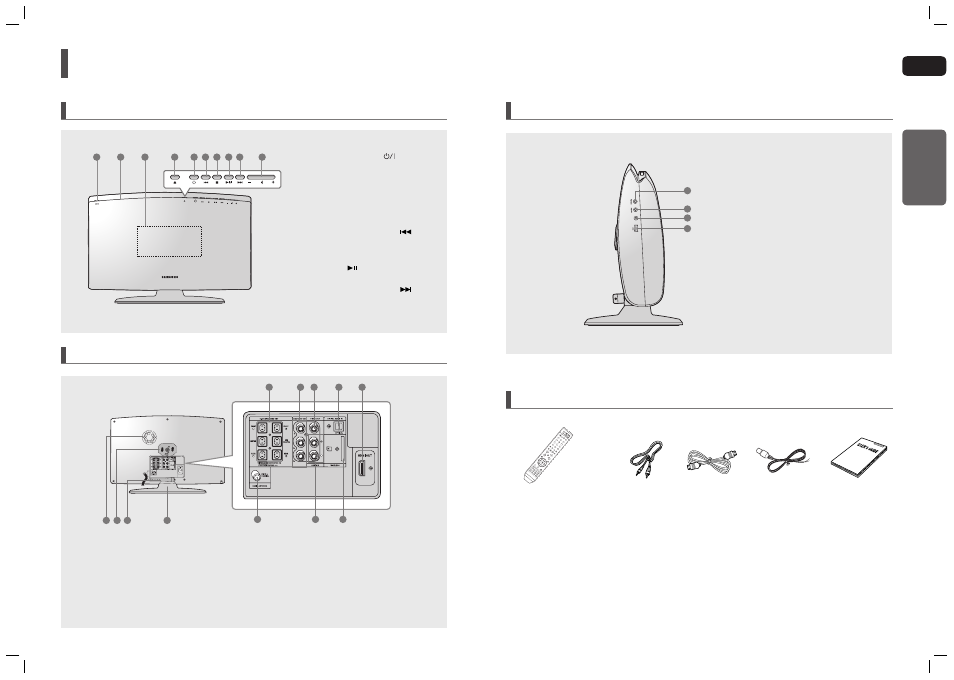

Описание
Передняя панель
Задняя панель
1. Гнезда подключения громкоговорителей в формате 5.1
2.
Выходные гнезда компонентного видеосигнала
Подключайте к этим гнездам телевизор с
компонентным видеовходом.
3.
Выходное гнездо видеосигнала
Подключайте к этому гнезду (VIDEO OUT)
видеовход телевизора (VIDEO IN).
4.
Оптовход для внешних цифровых устройств
Используется для подключения внешних
устройств с цифровым выходом.
5.
Выходное гнездо HDMI
6.
Гнездо для установки карты
беспроводного доступа TX
7.
Гнезда AUX IN 2
8. Коаксиальное гнездо FM 75Ω
9. СТОЙКА
10. Кабельная стяжка
11. Крепежное отверстие стойки
12. Регулировка громкости
1
2
3
4
5
7
6
8
9
10
11
12
Боковая панель
1. Гнездо для наушников
2. Гнездо AUX IN 1
3. Гнездо MIC
4. Гнездо USB
MIC
1
2
4
3
Принадлежности
HDMI Kабель
Пульт
дистанционного
управления
FM-антенна
Видеокабель
Рукaводство
пользователя
8
9
RUS
ПОДГОТОВКА
К РАБОТЕ
1. Кнопка питания (
)
2. Слот для установки диска
3. Дисплей
4. Кнопка извлечения диска
5. Кнопка ФУНКЦИИ
6.
Кнопка настройки вниз по
диапазону/пропуска (
)
7. Кнопка СТОП (
)
8.
Кнопка Воспроизведение/
Пауза (
)
9.
Кнопка настройки вверх по
диапазону/пропуска (
)
10. Кнопки регулировки громкости
1
2
3
4
5 6 7
8 9
10
