Принципиальная схема – Инструкция по эксплуатации HONDA EM25
Страница 5
4
4

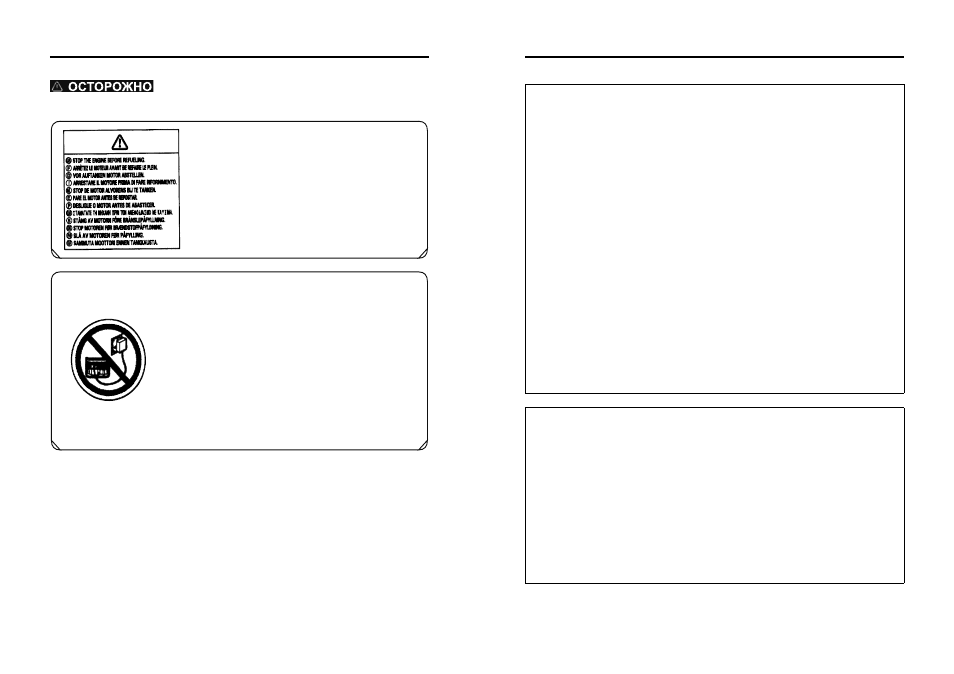

Для обеспечения безопасной работы
—
• Монтаж электрической проводки для подвода
резервной мощности должен осуществляться
силами квалифицированного электрика.
Схема электрической проводки должна
отвечать требованиям соответствующего
законодательства и правилам монтажа.
Неправильное подсоединение может вызвать
подачу тока с генератора в электрическую сеть.
Вследствие этого работники электрической
компании могут получить удар током при работе с
проводкой во время отключения электричества.
При восстановлении подачи тока генератор может
взорваться, загореться или вызвать возгорание
электрической проводки в здании.
•
Бензин является легковоспламеняющимся
веществом и при определенных условиях
взрывоопасен. Заправку топливного бака
следует производить при неработающем
двигателе на открытом воздухе или в хорошо
проветриваемых помещениях.
• Запрещено производить заправку топливного
бака в непосредственной близости от сигарет,
дымящихся предметов и открытого огня.
Заправку топливного бака всегда проводите
только в хорошо проветриваемых помещениях.
•
В случае пролива топлива, его следует
немедленно вытереть насухо.
41
41
ACCB
Защита контура переменного тока
AC NF
Фильтр помех контура переменного тока
ACOR
Розетка переменного тока
СРВ
Блок панели управления
CPG
Заземление панели управления
CyC
Циклоконвертор
CyCB
Блок циклоконвертора
DCCP
Защита контура постоянного тока
DC D
Диод контура постоянного тока
DC NF
Фильтр помех контура постоянного тока
DCOR
Розетка постоянного тока
DCW
Обмотка контура постоянного тока
EB
Блок двигателя
EgG
Заземление двигателя
ESw
Выключатель зажигания
FrB
Блок шасси
GB
Блок генератора
GT
Клемма заземления
IgC
Катушка зажигания
MW
Первичная обмотка
OAL
Индикатор недостаточного уровня масла
OLSw
Переключатель уровня масла
PL
Индикатор выходной нагрузки
SP
Свеча зажигания
SpU
Узел свечи зажигания
SuA
Поглотитель перенапряжений
SW Вторичная
обмотка
BI
ЧЕРНЫЙ
Y
ЖЕЛТЫЙ
Bu
ГОЛУБОЙ
G
ЗЕЛЕНЫЙ
R
КРАСНЫЙ
W
БЕЛЫЙ
Br
КОРИСНЕВЫЙ
Lg
СВЕТЛО-ЗЕЛЕНЫЙ
Gr
СЕРЫЙ
Lb
СВЕТЛО-ГОЛУБОЙ
О
ОРАНЖЕВЫЙ
P
РОЗОВЫЙ
12. ПРИНЦИПИАЛЬНАЯ СХЕМА
