30
Ru

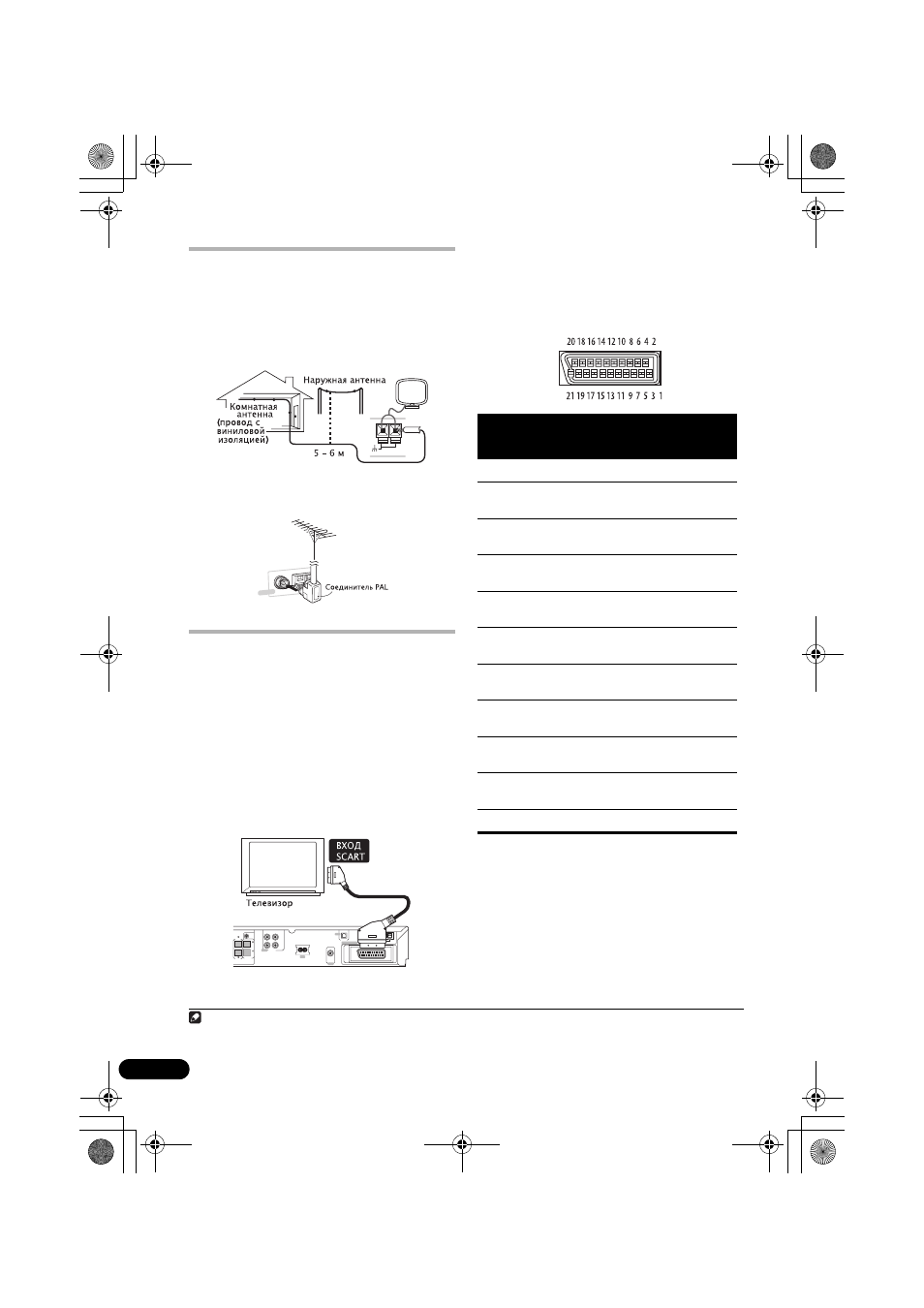

Подсоединение наружных
антенн
Для внешней AM-антенны используйте провод
с виниловой изоляцией длиной 5–6 м для
установки как внутри помещения, так и
снаружи. Оставьте рамочную антенну
подсоединенной.
Для подключения внешней FM-антенны
используйте разъем PAL.
Использование выхода
SCART AV
Для подсоединения системы к телевизору
имеются видеовыходы двух типов. Выход
SCART позволяет получать лучшее качество
изображения, чем стандартный композитный
видеовыход. Соединитель SCART AV
используется для видео и аудиовыхода.
1
•
Для подсоединения ‘AV
CONNECTOR’ к вашему телевизору
используйте имеющийся в продаже
кабель SCART.
Разводка разъема SCART
На схеме ниже показана разводка 21-
штырькового разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
телевизору/монитору.
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему ТВ/монитору (см. Разводка разъема SCART).
AM
LOOP ANTENNA
ANTENNA
6
6
6
6
FM
UNBAL 75
Ω
AM
LOOP ANTENNA
OPTICAL IN
OUT
VIDEO
OUT
IN
CENTER
MCACC
MIC
SURROUND
SUB
WOOFER
R
L
R
L
LINE 1
LINE 2
AUDIO
AC IN
AUDIO
ANTENNA
AV CONNECTOR
VIDEO
XV-DV333/340
Номер
штырь
ка
Назначение
Номер
штырь
ка
Назначение
1
Аудиовыход П
12
Нет соединения
2
Аудиовход П
13
Заземление
(видео)
3
Аудиовыход Л
14
Заземление
(видео)
4
Заземление
(аудио)
15
Выход П или Ц
5
Заземление
(видео)
16
Свободный
выход
6
Аудиовход Л
17
Заземление
(видео)
7
B выход
18
Заземление
(видео)
8
Состояние
19
Видео или Y-
выход
9
Заземление
(видео)
20
Нет соединения
10
Нет соединения
21
Заземление
(видео)
11
Выход G
