СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

НА ЗАДНЕЙ ПАНЕЛИ -

НА ЗАДНЕЙ ПАНЕЛИ - продолжение

продолжение

Автоматическое включение и выключение

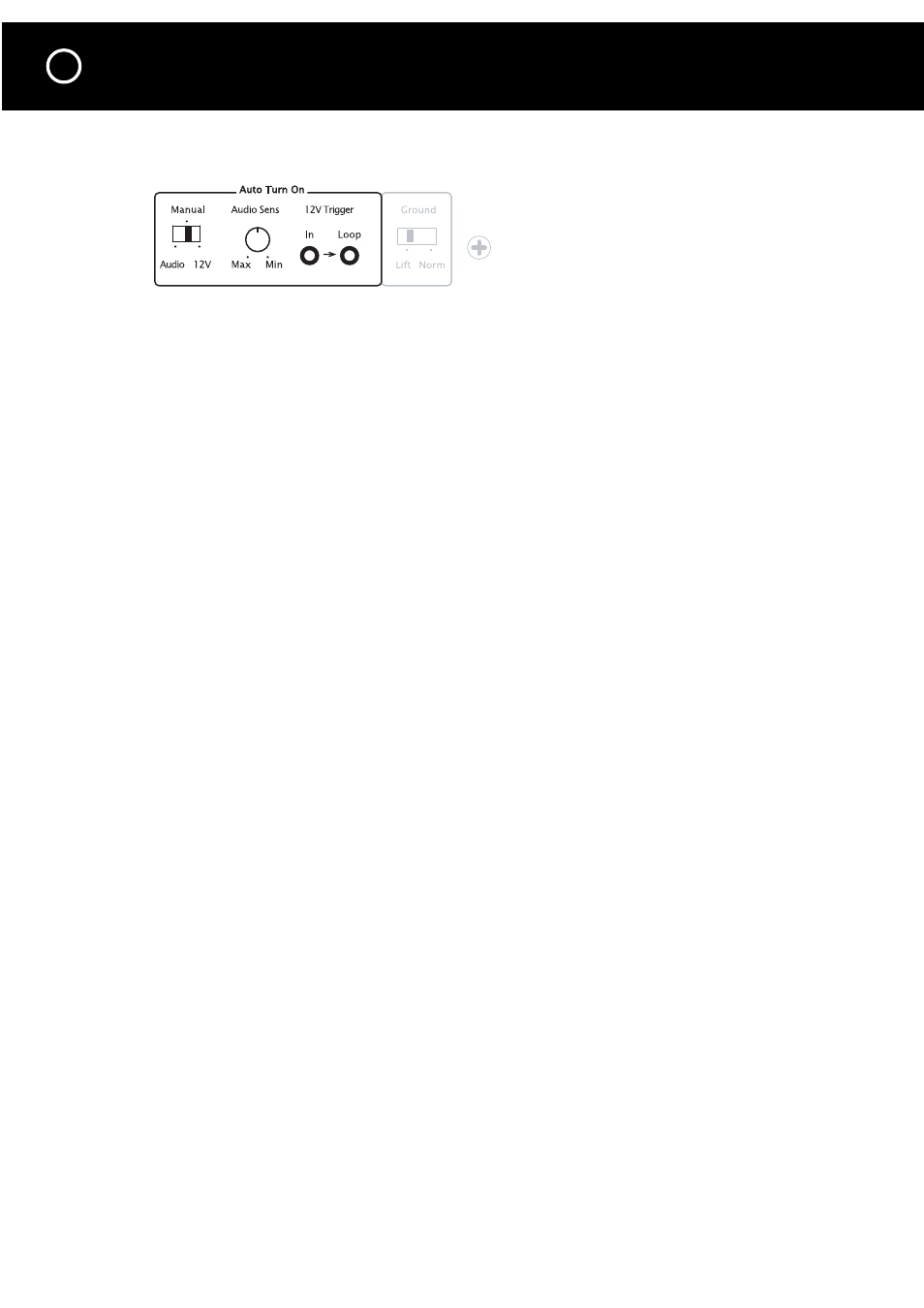

Переключатель функции автоматического включения («Auto Turn On»)

Переключатель функции автоматического включения («Auto Turn On»)
Для удобства предусмотрено два способа автоматического включения усилителя Model 5250.

•

Когда на его входной разъем «12V In» подается соответствующее напряжение.

•

Когда на его входные аудиоразъемы «Ch 1» (канал 1) и «Ch 2» (канал 2) подается аудиосигнал.

Примечание: Если активирован один из способов автоматического включения, клавиша питания

на передней панели усилителя Model 5250 блокируется, а включение/выключение осуществляется

исключительно по триггерной схеме от предусилителя или системного контроллера.

Положение переключателя «12V»

Положение переключателя «12V»
При установке переключателя функции “Auto Turn On” в положение «12V» включение и

выключение усилителя Model 5250 осуществляется путем подачи внешнего напряжения от +9В

до +12В с вашего предусилителя или контроллера. Когда подача внешнего напряжения

прекращается, усилитель Model 5250 автоматически выключается. Положение переключателя

«12V» блокирует действие клавиши питания на передней панели.

Положение переключателя «Man» (ручной режим)

Положение переключателя «Man» (ручной режим)
При установке переключателя функции “Auto Turn On” в положение «Man» функция

автоматического включения отключается, и включение/выключение усилителя Model 5250

осуществляется вручную с помощью клавиши питания на его передней панели.

Положение переключателя «Audio»

Положение переключателя «Audio»
При установке переключателя функции “Auto Turn On” в положение «Audio», включение

усилителя Model 5250 осуществляется при подаче аудиосигнала на его входные аудиоразъемы

«Ch 1» (канал 1) и «Ch 2» (канал 2). После прекращения подачи аудиосигнала усилитель остается

во включенном состоянии еще около десяти минут. Это предусмотрено для предотвращения

ненамеренного выключения во время пауз в музыке или фильме. При установке переключателя

функции “Auto Turn On” в положение «Audio» также блокируется действие клавиши питания на

передней панели усилителя.
Примечание:

Примечание:

Примечание: Если усилитель Model 5250 используется для работы только с каналами объемного

звука, центральным каналом или тыловыми каналами, то для более согласованной работы функции

автоматического включения рекомендуется использовать режим 12-вольтового триггера

постоянного тока «12V». В начале большинства фильмов уровни каналов объемного звука, как

правило, ниже минимального уровня, требуемого для включения усилителя от аудиосигнала.

Входной разъем «12V In»

Входной разъем «12V In»
Входной разъем «12V In» усилителя Model 5250 предназначен для подключения миништекера

2,5 мм. Для подсоединения усилителя Model 5250 по триггерной схеме вставьте штекер на

одном конце входящего в комплект поставки триггерного кабеля в данный разъем, а штекер

на другом конце кабеля - в выходной разъем триггера компонента-источника. Некоторые

компоненты, включая большинство контроллеров объемного звука Parasound, могут иметь

выходной разъем триггера диметром 3,5 мм, поэтому мы для вашего удобства включили в

комплект поставки кабель-переходник 2,5 мм - 3,5 мм.
Примечание:

Примечание:

Примечание: Если триггерный выход контроллера представляет собой клеммы + и -, вы можете обрезать

2,5-мм штекер на одном конце входящего в комплект поставки триггерного кабеля и подсоединить

оголенные провода к данным клеммам. Провод с белой полосой соответствует штырьковому контакту

штекера, а непомеченный провод соответствует цилиндрическому контакту штекера.
Примечание:

Примечание:

Примечание: Если источником напряжения триггера является источник постоянного тока, то

штырьковый контакт штекера при триггерном подключении должен быть + (плюсовым), а его

цилиндрический контакт должен быть – (минусовым).
