Parasound 2100-B - Инструкция (Страница 10)

10
ПОДКЛЮЧЕНИЕ ПРЕДУСИЛИТЕЛЯ MODEL 2100 - продолжение
ПОДКЛЮЧЕНИЕ АУДИОВЫХОДОВ

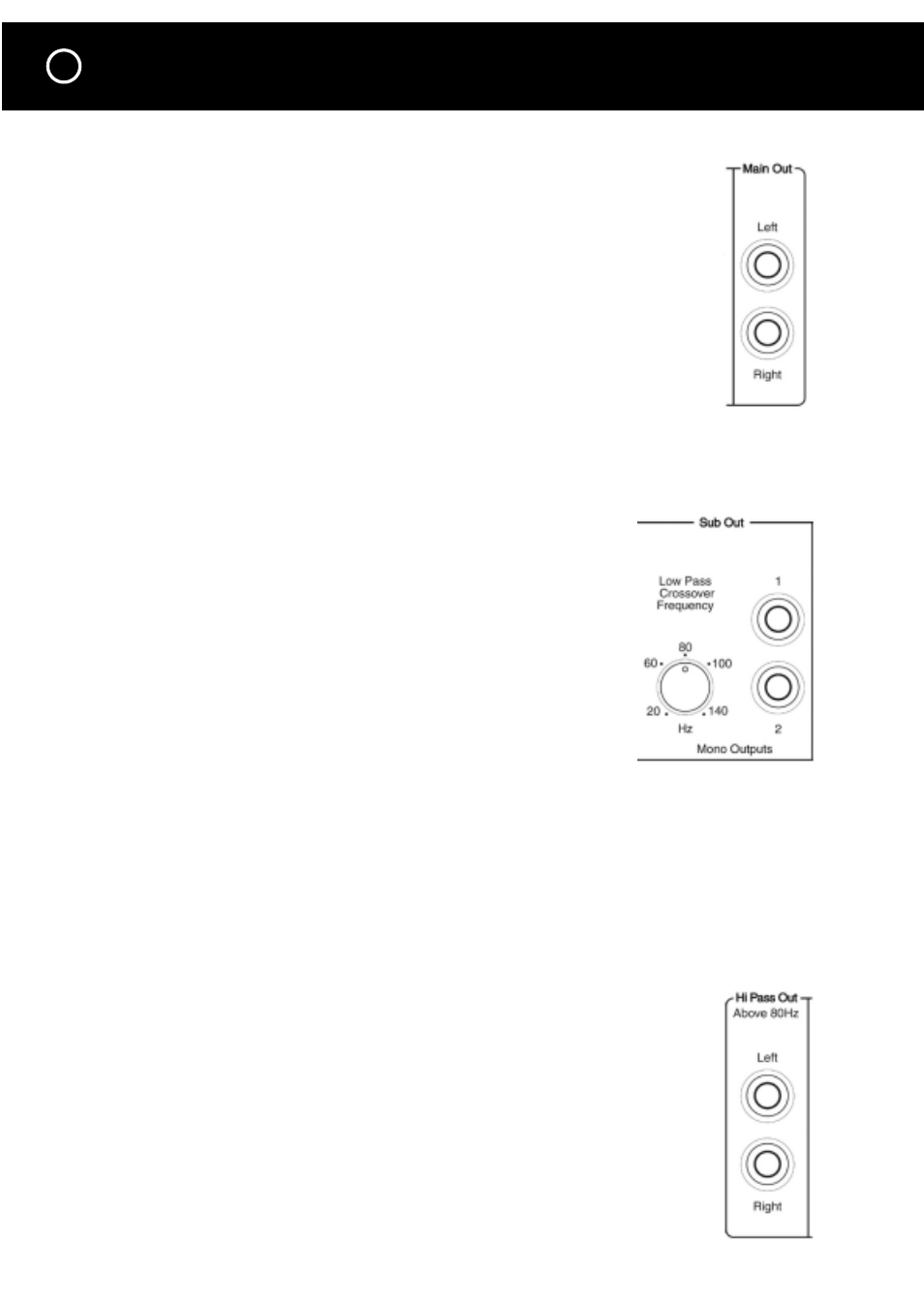

Предусилитель оснащен 4 парами выходных гнезд, обозначенными как Main Out, Sub
Out, Hi Pass Out è Record Out. Все выходные гнезда одновременно являются активными.
Внимательно прочитайте данный раздел, чтобы определить, какие выходные гнезда вам
следует использовать.
Выходные гнезда Main Out
Гнезда Main Out являются основными выходными гнездами, подключаемыми ко входным
гнездам вашего(их) усилителя(ей) мощности. Они являются широкодиапазонными и не
оснащены фильтрами и кроссоверами. Данные гнезда необходимо использовать в том
случае, если ваши акустические системы являются широкополосными и вы не
используете сабвуфер.
Выходные гнезда Sub Out –сабвуфер в системе не используется
Если вы не используете в вашей системе сабвуфер, вы можете пропустить
этот раздел.
Выходные гнезда Sub Out – когда выбран вход 1-6 или вход МР3.
• Сигнал, подаваемый на выходные гнезда Sub Out предусилителя Model
2100, является монофоническим.
• На выходные гнезда Sub Out 1 и 2 подается одинаковый монофонический
сигнал.
• Частота кроссовера для гнезд Sub Out определяется регулятором Low
Pass Crossover Frequency.
Для отдельно используемой стереосистемы выберите частоту кроссовера
по своему усмотрению. Если же предусилитель Model 2100 подключен к
ресиверу объемного звука, выберите частоту кроссовера, соответствующую
настройкам системы управления низкими частотами в меню вашего
ресивера.
Примечание: Если вы не уверены в выборе частоты кроссовера,
рекомендуем установить частоту 80Гц.
Примечание: Если ваш сабвуфер оснащен встроенным неотключаемым кроссовером, выберите его самую
высокую частоту во избежание двойной фильтрации сигнала.
Выходные гнезда Sub Out – когда выбран вход Bypass Input.
• На гнезда Sub Out 1 и 2 подаются независимые сигналы правого (R) и левого (L) каналов с входных
гнезд Bypass Input L è R.
• Кроссовер не применяется.
Выходные гнезда Hi Pass Out – сабвуфер в системе не используется.
Если ваши акустические системы являются широкополосными, вы можете пропустить
этот раздел.
Выходные гнезда Hi Pass Out – когда используются «небольшие» акустические
системы + сабвуфер.
Выходные гнезда Hi Pass Out следует использовать в том случае, если ваши акустические
системы относятся к разряду “небольших” (НЧ-динамик 6” или меньше) и вы используете
сабвуфер. На выходные гнезда Hi Pass Out не подаются НЧ-сигналы ниже 80Гц. Частота
кроссовера является фиксированной.
Когда выбран вход Bypass Input, на выходные гнезда Hi Pass Out подается
широкодиапазонный сигнал. В этом случае ВЧ-фильтр не применяется, а действуют
настройки системы управления низкими частотами, выполняемые в настроечном меню
вашего ресивера объемного звука.
