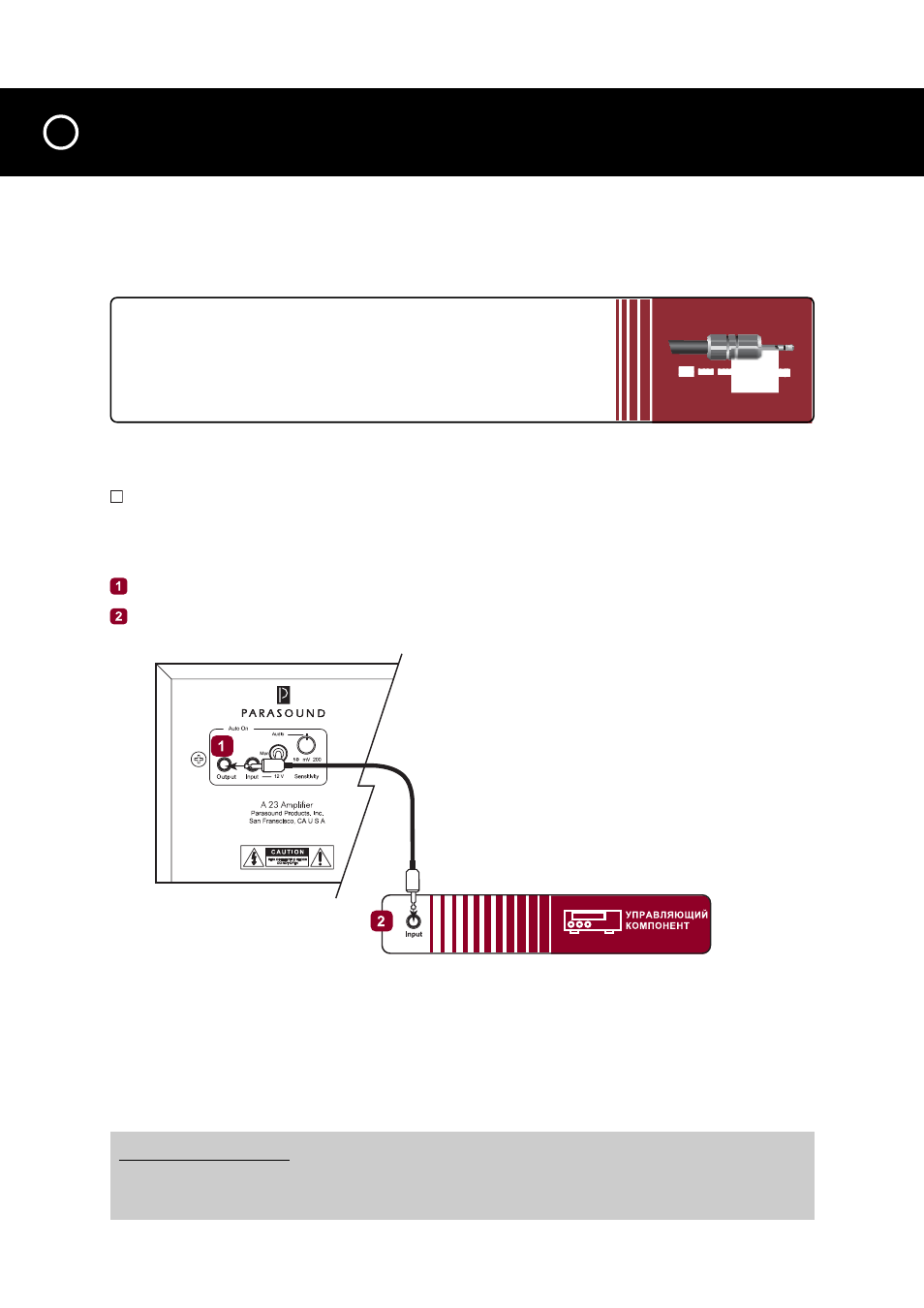

ПОДСОЕДИНЕНИЕ УСИЛИТЕЛЯ А23 К ТРИГГЕРНОМУ РАЗЪЕМУ
ДРУГОГО КОМПОНЕНТА
Вне зависимости от того, какой был выбран режим включения усилителя А23 - ручной или
автоматический, он оснащен выходным разъемом для работы по триггерной схеме. Благодаря
этому обеспечивается возможность для активизации режима включения и выключения
дополнительных усилителей или других компонентов, подсоединенных по триггерной схеме.
Необходимое оборудование:
•
Кабель с 2,5 мм мини-штекерами на обоих концах (в дополнение к
аналогичному кабелю, входящему в комплект поставки усилителя А23)
•
Компонент, подсоединенный по триггерной схеме для работы с внешним
источником с запускающим сигналом +9В
ч
+12В постоянного тока.
Триггерный выход на А23 допускает работу с номинальным значением
по току до 150 мА.
Предварительные операции
Отключите питание всех компонентов, подсоединенных к вашей аудиосистеме.
Подсоединения
Подсоедините один конец триггерного провода к разъему 12 V Out на усилителе А23.
Подсоедините другой конец данного провода к компоненту, включаемого или выключаемого с помощью
запускающего сигнала с А23. .
ВАЖНОЕ ПРИМЕЧАНИЕ
В случае, если устройство, которое вы предполагаете использовать для управления усилителем А23, не оснащено
2,5 мм триггерным выходом, вы можете отрезать один из штекером кабеля и заменить его другим контактом.
Провод с красной полоской является плюсовым (+), а провод из полоски - минусовым (-).
