Предостережение
Перед началом подключения DVD−ресивера к другому оборудованию убедитесь, что электричество
отключено.
Подключение к цифровому устройству отображения (плазменная панель,
жидкокристаллическая панель, проекционный телевизор и т. п.)

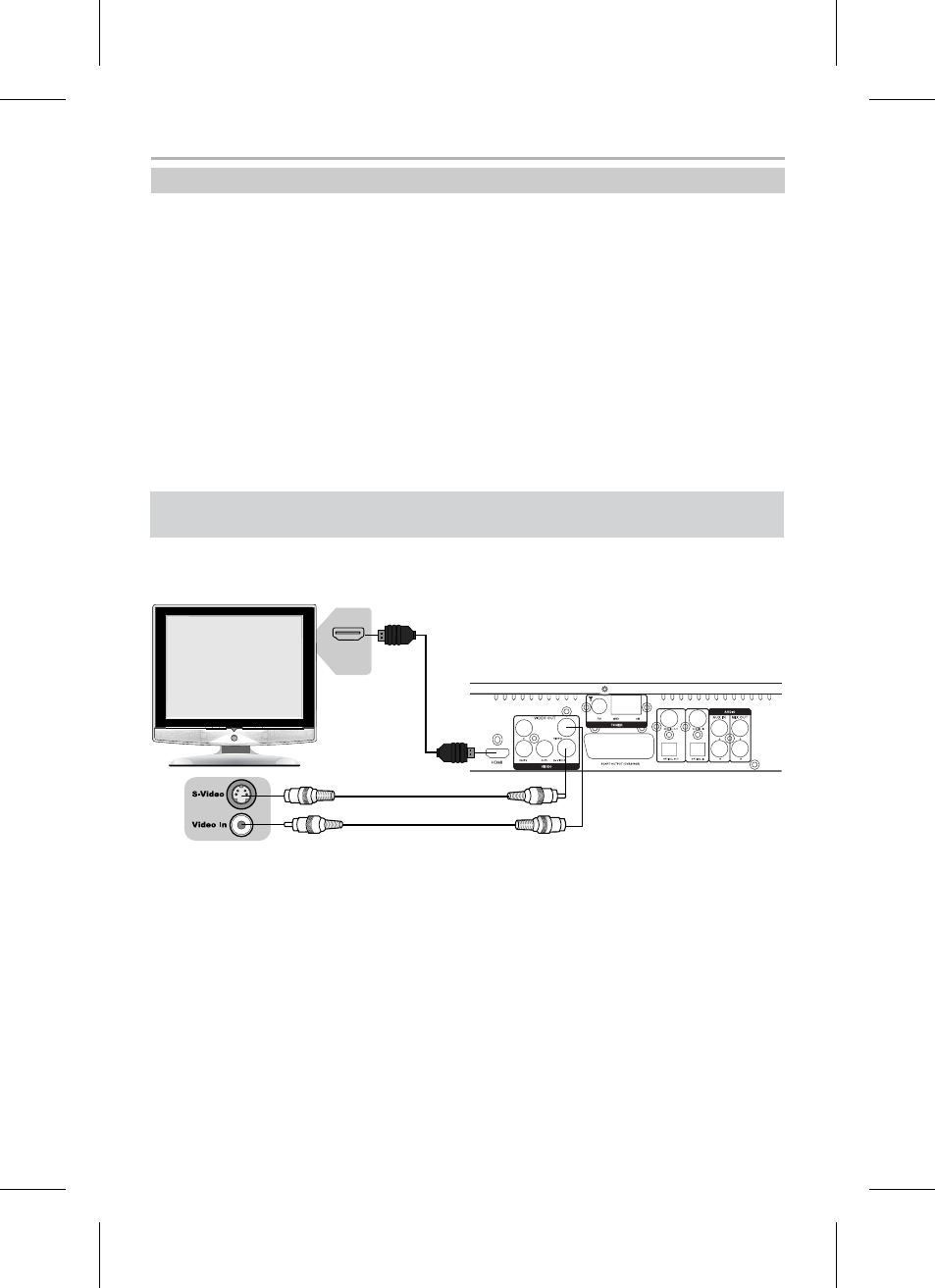

Задняя панель
HDMI−кабель
HDMI IN
1. Если Ваш телевизор оборудован HDMI−разъемом, Вы можете подключить DVD−ресивер к телевизору
с помощью HDMI−кабеля. Данный вид подключения позволяет передавать цифровой видеосигнал
высокой четкости (1080i/720p/1080p) с DVD−ресивера на телевизор без потери качества изображения,
а также цифровой аудиосигнал.
2. В случае если у Вас возникли проблемы с HDMI−подключением, Вы можете подключить DVD−ресивер
к телевизору с помощью композитного или S−Video видеокабеля. Однако данный метод подключения
не рекомендуется, как первичный способ подключения DVD−ресивера к телевизору.
ПРИМЕЧАНИЯ
• В зависимости от Вашей плазменной панели, жидкокристаллической панели, проекционного
телевизора подключение может отличаться от указанного на рисунке.
• Если в Вашем устройстве отображения нет HDMI−разъема, но есть DVI−разъем, то Вы можете
воспользоваться переходником HDMI−DVI.
• При использовании переходника HDMI−DVI возможны ограничения выбора используемых режимов.
• Внимание! Если устройство отображения не поддерживает систему защиты HDCP (High−bandwidth
Digital Content Protection), корректное отображение видеосигнала невозможно.
• Некоторые модели цифровых устройств отображения могут поддерживать режимы работы
HDMI−интерфейса данного устройства не в полном объеме.
Краткая информация о HDMI
ПОДКЛЮЧЕНИЕ
10
Разъем HDMI можно назвать уменьшенным аналогом разъема DVI. Интерфейс HDMI предназначен
для передачи широкополосного цифрового видеосигнала с различной степенью разрешения –
от стандартного разрешения DVD−фильмов в 480 или 576 строк до разрешения в 1080 строк,
соответствующего стандарту HDTV, а также по кабелю HDMI может передаваться цифровой
аудиосигнал в формате 16 бит, 8 каналов. Применение подобного вида коммутации актуально при
работе с цифровыми устройствами отображения – плазменными и жидкокристаллическими панелями,
проекционными телевизорами и т. п.
Информация на DVD−дисках представлена в цифровом виде, при преобразовании ее в аналоговый вид
(необходимый для работы большинства телевизоров) неизбежно возникают некоторые искажения.
Подобный процесс происходит и в цифровом устройстве отображения при преобразовании аналогового
сигнала в цифровой. Использование интерфейса HDMI позволяет избежать аналогичных
промежуточных цифроаналоговых преобразований и передать на устройство видеосигнал
и аудиосигнал сразу в цифровом виде.
Стандартом DVI (относится и к HDMI) предусмотрена система HDCP (High−bandwidth Digital Content
Protection) – высокоэффективная защита от несанкционированного копирования передаваемого
контента, основанная на кодировании информации.
S−Video кабель
Видеокабель
