Установка, Подключение к видеоисточникам, 13 русский – Инструкция по эксплуатации Optoma EX762
Страница 13
13
Русский
Установка
VGA1-IN / YPbPr /
VGA2-IN / SCART / YPbPr
VGA-OUT
S-VIDEO
VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
E62405SP
R

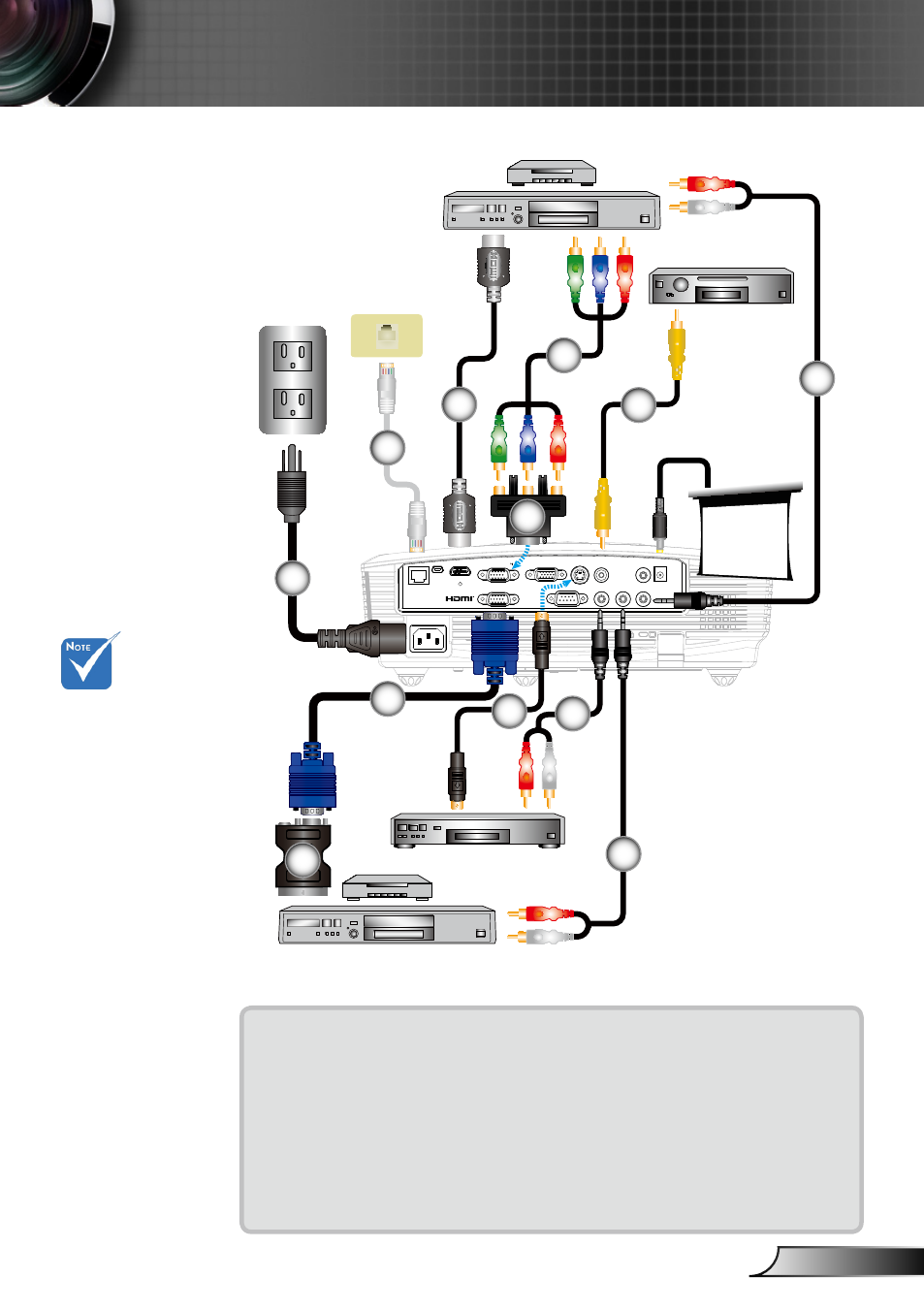

Подключение к видеоисточникам
1............................................................................................... Шнур питания
2.................................................................................................. Кабель VGA
3..........................................................*Кабель композитного видеосигнала
4..........................................................................*Кабель стандарта S-Video
5..... *15-контактный переходник на 3 компонентных разъема RCA/HDTV
6....................................................................... *Кабель с 3 разъемами RCA
7..................................................................................*Адаптер SCART/VGA
8..........................................*Аудиокабель со штекером и разъемами RCA
9............................................................................................... *Кабель HDMI
10............................................................................ *Кабель локальной сети
Композитный
видеовыход
DVD-плеер, телеприставка
Set-top Box, HDTV приемник
Выход стандарта S-Video
1
3
4
6
2
7
5
8
8
8
9
10
DVD-плеер, телеприставка Set-top
Box, HDTV приемник
Выход +12 В
Конфигурация
ввода/вывода
зависит от
модели.
В связи с
различными
условиями
использования в
каждойстране, в
некоторыхрегионах
в комплект
поставки могут
входить разные
принадлежности.
(*) Дополнительная
принадлежность
