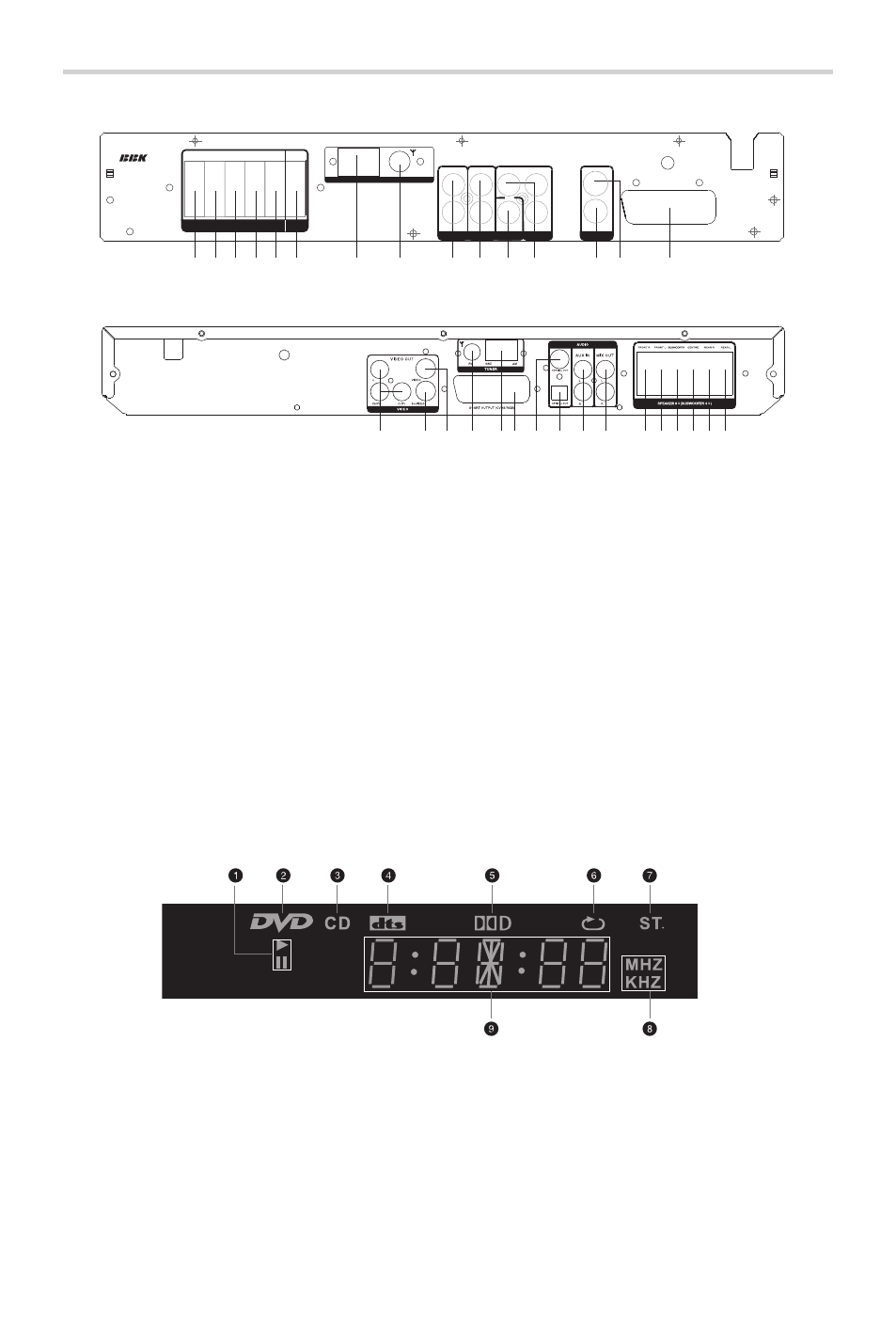

Общий вид задней панели
:
Разъем для подключения правого фронтального громкоговорителя (выход со встроенного усилителя)
;
Разъем для подключения левого фронтального громкоговорителя (выход со встроенного усилителя)
<
Разъем для подключения центрального громкоговорителя (выход со встроенного усилителя)
=
Разъем для подключения правого громкоговорителя окружающего звука (выход со встроенного усилителя)
>
Разъем для подключения левого громкоговорителя окружающего звука (выход со встроенного усилителя)
?
Разъем для подключения сабвуфера (выход со встроенного усилителя)
@
Разъем для подключения антенны АМ-диапазона
A
Разъем для подключения антенны FM-диапазона
B
Разъем аудиовхода
C
Стереофонический аудиовыход
0
Коаксиальный цифровой аудиовыход
1
Компонентный видеовыход Y Cb (Pb) Cr (Pr)
2
Видеовыход S-Video
3
Композитный видеовыход
4
Разъем SCART
5
Разъем оптического цифрового аудиовыхода
ПРИМЕЧАНИЕ
• Наличие и расположение тех или иных разъемов зависит от модели DVD−ресивера.
Общий вид дисплея
:
Воспроизведение/пауза
;
Воспроизведение DVD-диска
<
Воспроизведение CD-диска
=
Воспроизведение аудиокомпозиции в формате DTS
>
Воспроизведение аудиокомпозиции в формате Dolby Digital
?
Режим повтора
@
Режим стерео
A
Частота настройки тюнера кГц/МГц
B
Универсальный цифро-буквенный индикатор
ПРИМЕЧАНИЕ
• Наличие дисплея, а также индикаторов на нем зависит от модели DVD−ресивера.
