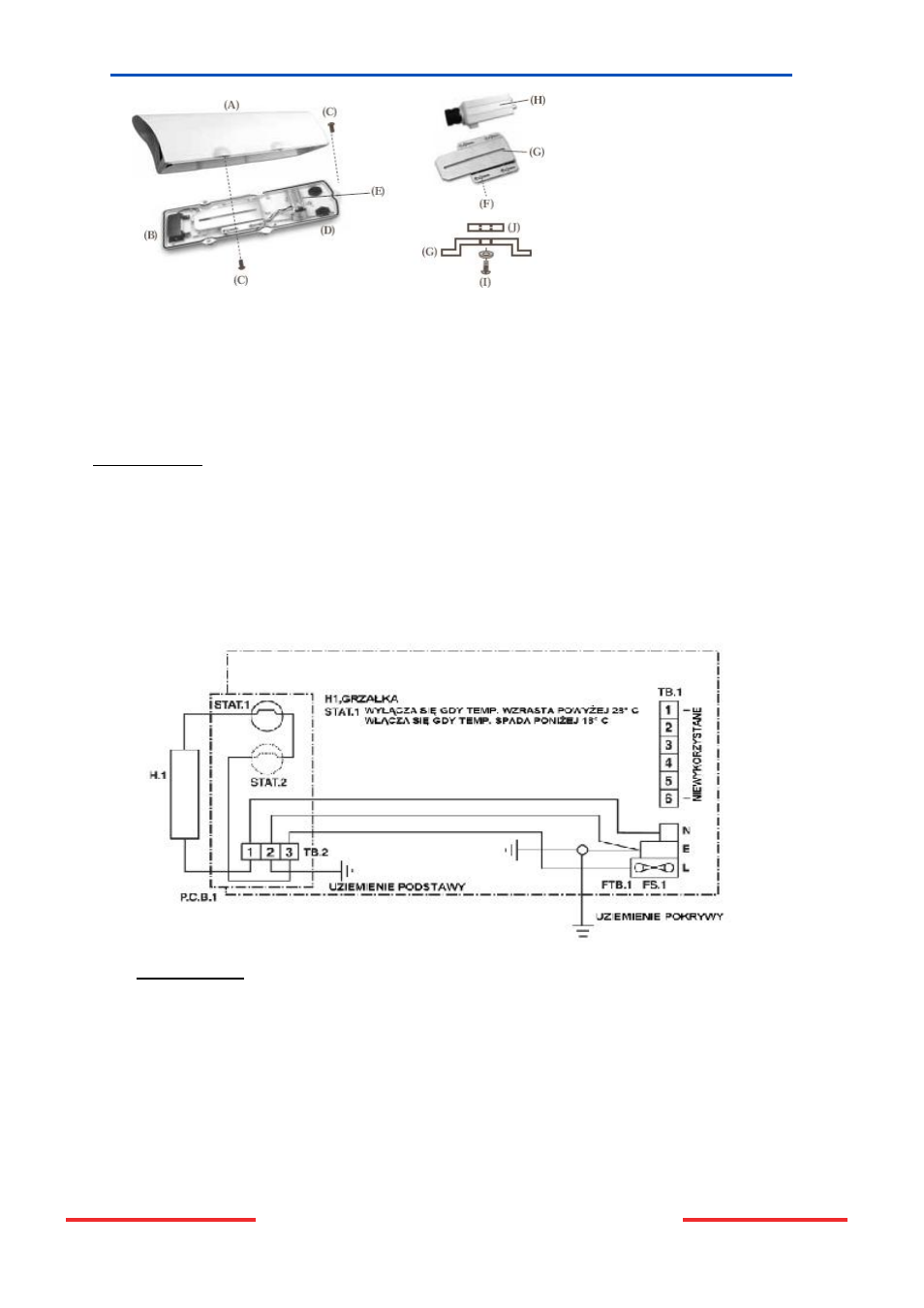

NVH-200H/230 - Инструкция установки и подключения

Все права закреплены © NOVUS Security Sp. z o. o. 2005







1.

Открутить крепительные болты (C) и снять покрытие (A) с основания (B).

2.

Открутить держащие платформу болты (F) и снять платформу (G).

3.

Закрепить камеру (H) на платформе (G) при помощи болтов (I) (входят в комплект).

4.

Через одно из проходных отверстий (D) подключить провода питания грелки и камеры к
соединению (E ) согласно обозначениям и схеме в п. 4.

5.

Через второе проходное отверстие (D) подключить к камере кабель видеосигнала.


ВНИМАНИЕ:

При открытии кожуха обязательно нужно отсоединить провод заземления, соединяющий
покрытие и основание. При сборке не забудьте соединить проводом обе части кожуха снова.


4. Схема соединений:

Обозначения:

TB.1 6 входное соединение
TB.2 3 входное соединение
FTB. 1 Гнездо предохранителя
FS.1 Предохранитель 3A
STAT.1 Термостат 28 °C
STAT.2 Термостат 35 °C



P.C.B. 1 Тепловой сенсор
H.1 Грелка 230 В DC
