NVIP-TC2401D/MPX1.0 - Руководство пользователя, версия 1.0

Все права защищены © AAT Holding sp. z o.o.

36

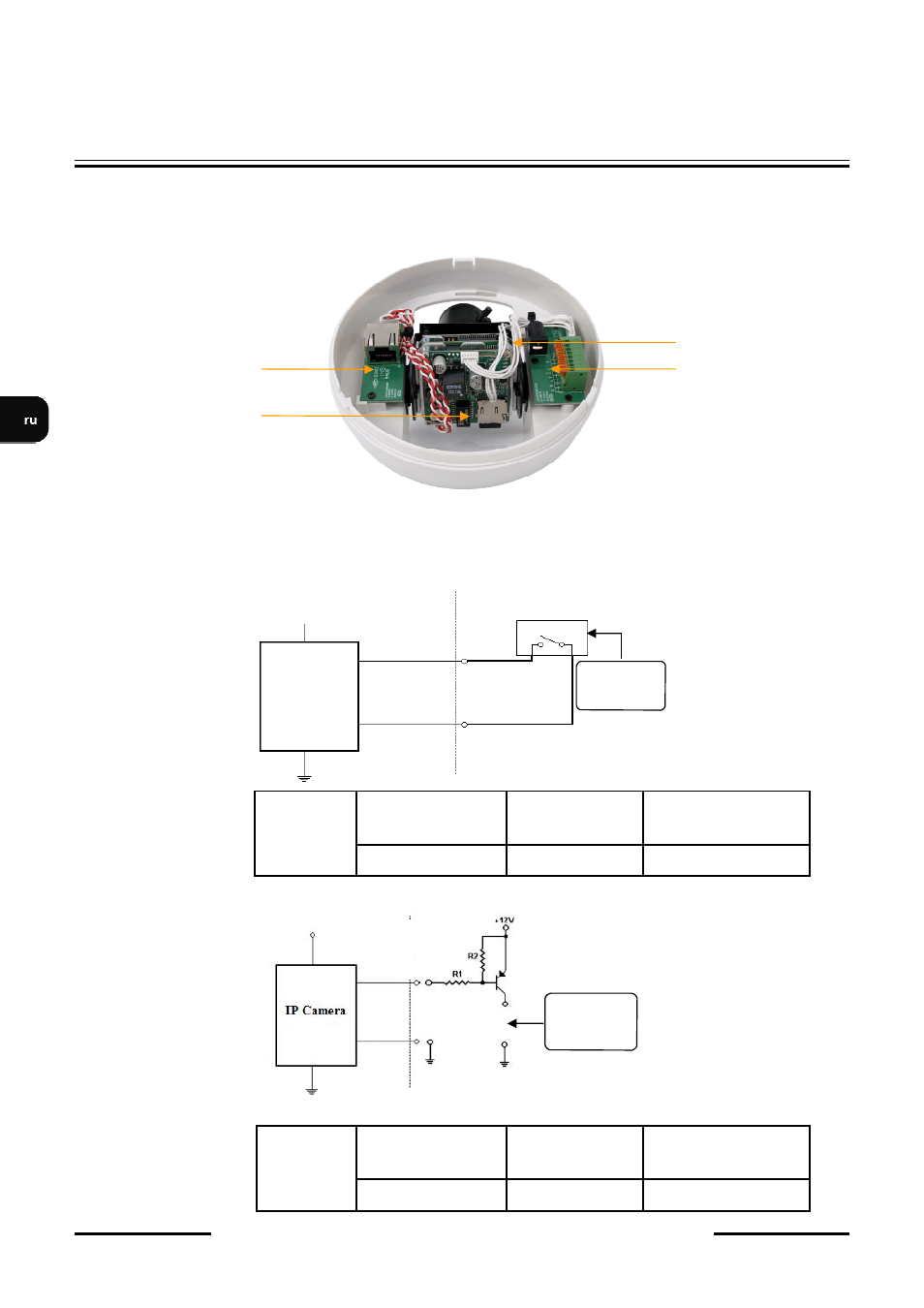

ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ

5. ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ

5.1. Электрические разъемы камеры

5.2. Соединения входов и выходов тревоги



Электрическая схема подключения тревожного входа




Электрическая схема подключения тревожного выхода

3.

Ethernet 10/100 Мб/с

(разъем RJ-45); POE

4. слот SD-карты

1. Разъем питания

2. Разъемы

- выход аудио

-

микрофонный вход

- вход тревоги

- выход тревоги

GND

IP-камера

Вход

тревоги

Реле/

датчик

Вход

тревоги

Нормальное

состояние

4,2 В

-

Активный

0 В

I=16 мA макс.

Выход

тревоги

Нормальное

состояние

4,8 В

-

Активный

0,2 В

I=16 мА макс

GND

Выход

тревоги

4,8 В

нагрузка
