Руководство по эксплуатации NVS-100E, NVS-110E, NVS-100E/P, NVS-110 E/P Вер.1.0
Все права защищены © AAT Holding Sp. z o. o.
2
2. Серия защитных устройств:
NVS-100E
Охранные устройства для применения в кабельных сетеях UTP.
Два соединения RJ-45(вх/вых).
Пластиковый корпус, выведенный провод PE.
NVS-110E
Усиленная версия NVS-100E. Металлический корпус гарантирует большую стойкость к всякого рода механическим
воздействиям, а также обеспечивает экранирование всего охранного устройства.
Применение экранированных гнезд RJ45 позволяет иметь непрерывность экрана в случае применения витой пары STP. Экран
разъемов также подсоединен к заземлению.
NVS-100E/P
Устройства, предназначенные к охране от перенапряжений в сети Ethernet 10/100 Mb/s устройств, питаемых через
неиспользованные пары проводов.
Устройство заключает в себе две линии - линия пересылки данных (линии 1-2, 3-6) также линия питания (линии 4+5, 7+8). Обе
они защищены элементами защищающими от перенапряжений, которые отводят заряд в землю, а также защищают линии между
собой. С целью увеличения нагрузки линии питания линия 4 сомкнута с 5, а линия 7 с 8.
NVS-110E/P
Усиленная версия NVS-100E/P. Металлический корпус гарантирует большую стойкость к всякого рода механическим
воздействиям, а также обеспечивает экранирование всего охранного устройства.
Применение экранированных гнезд RJ45 позволяет иметь непрерывность экрана в случае применения витой пары STP. Экран
разъемов также подсоединен к заземлению.

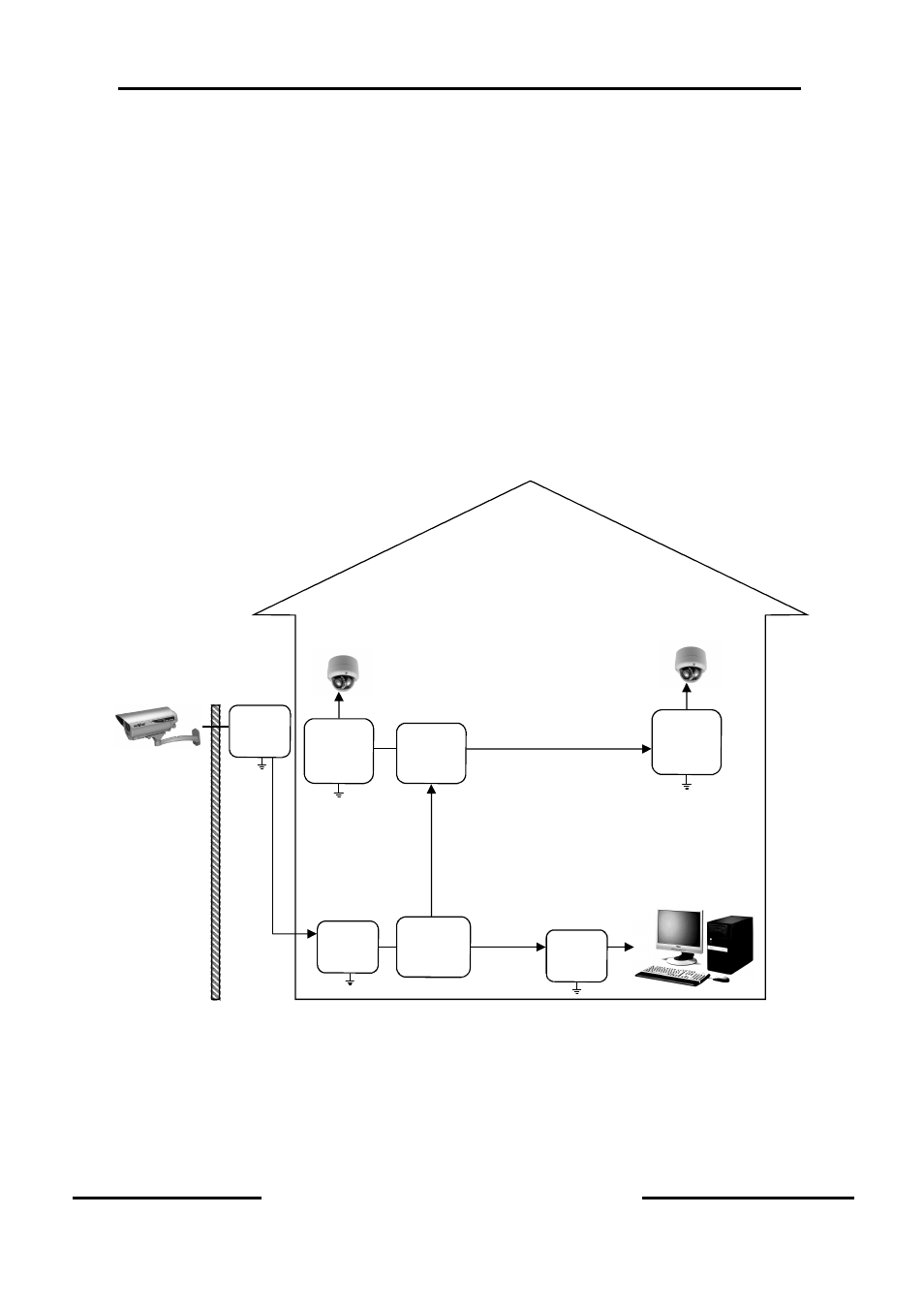

3. Примеры инсталляции:
NVS-100E/P
NVS-110 E/P
NVS-100E
NVS-110 E
ВНИМАНИЕ:
При использовании экранированной витой пары (STP) следует использовать устройства 110E, 110E/P, 110E/O;
При использовании не экранированной витой пары (UTP) рекомедуется использовать устройства 100E, 100E/P, 100E/O;
Switch NVS-100E
или
110E
NVS-110E/O
или
100E/O
Воздушная линия
Switch PoE
NVS-100E/P
или
110E/P
Камера IP PoE
NVS-110E/O
или
100E/O
NVS-100E/P
или
110E/P
Камера IP PoE
