Руководство пользователя NVIP-2DN2001D/IR-2P/GO, NVIP-2DN4001V/IR-2P/GO,

версия 1.0

Все права защищены © AAT Holding sp. z o.o.

35



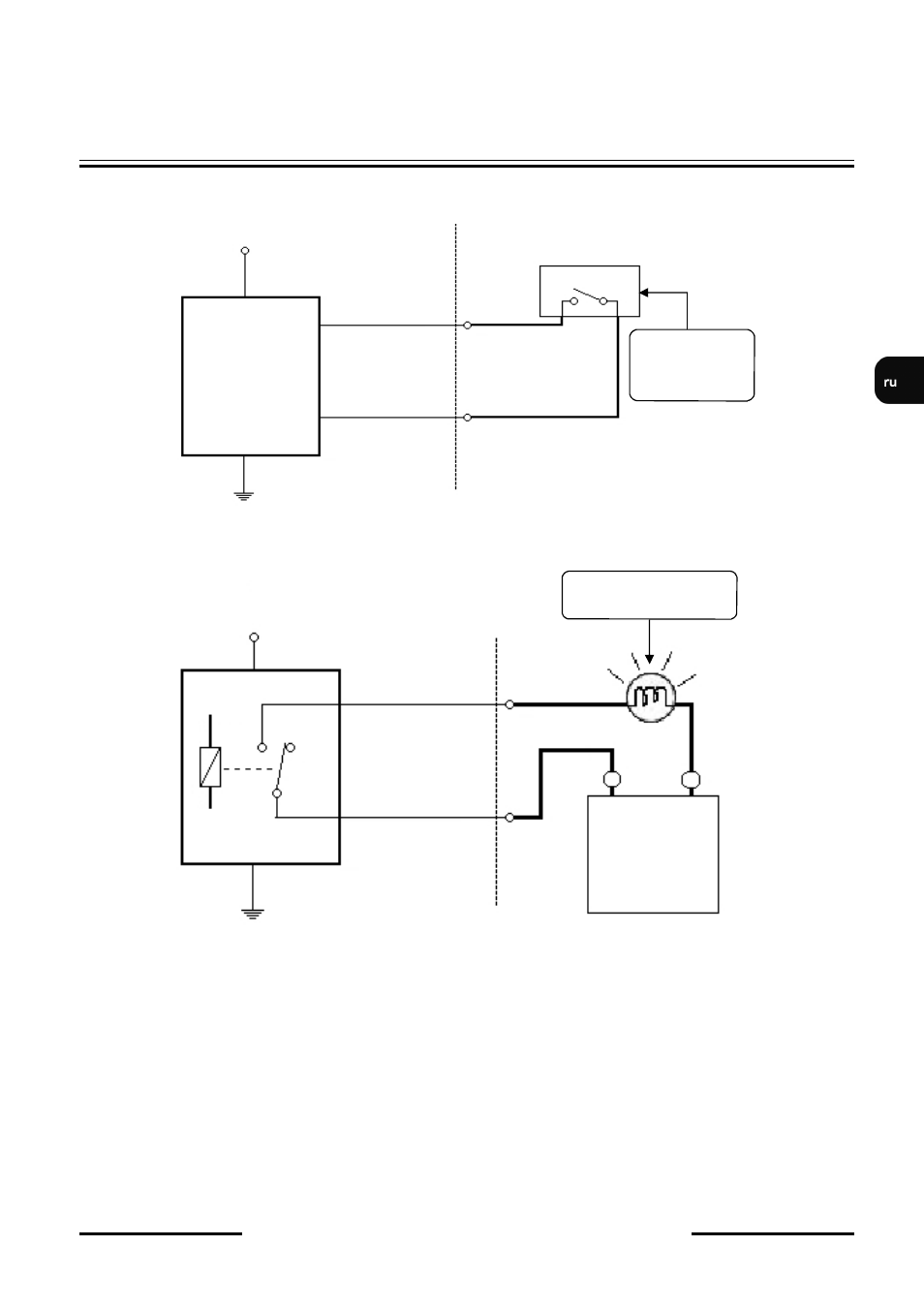

Схема подключения тревожного входа



Электрическая схема подключения тревожного выхода

Внимание:

Максимальный ток нагрузки выхода составляет 100 мА при 50 В-/ 35 В~.

ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Вход

тревоги-

IP-камера

Вход

тревоги +

Реле/датчик

Выход -

IP-камера

Выход +

Питание

индикатора

Индикатор
