NV-KBD30 вер. 1.0 - Руководство пользователя
Все права защищены © NOVUS Security Sp. z o.o.
10
ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ
4. ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ
Клавиатура NV-KBD30 использует серийный интерфейс RS-485 для связи с цифровыми
мультиплексорами. Возможно подключение 9 цифровых мультиплексоров к одной линии.
Каждый цифровой мультиплексор может использовать свой протокол.
Подключение должно осуществляться с помощью кабелей "витая пара" 5 категории, входящих
в комплект кабелей и соединительных коробок. Рекомендуется последовательное подключение
и тестирование сегментов. Подобный подход дает возможность легко определять и устранять
проблемы со связью.

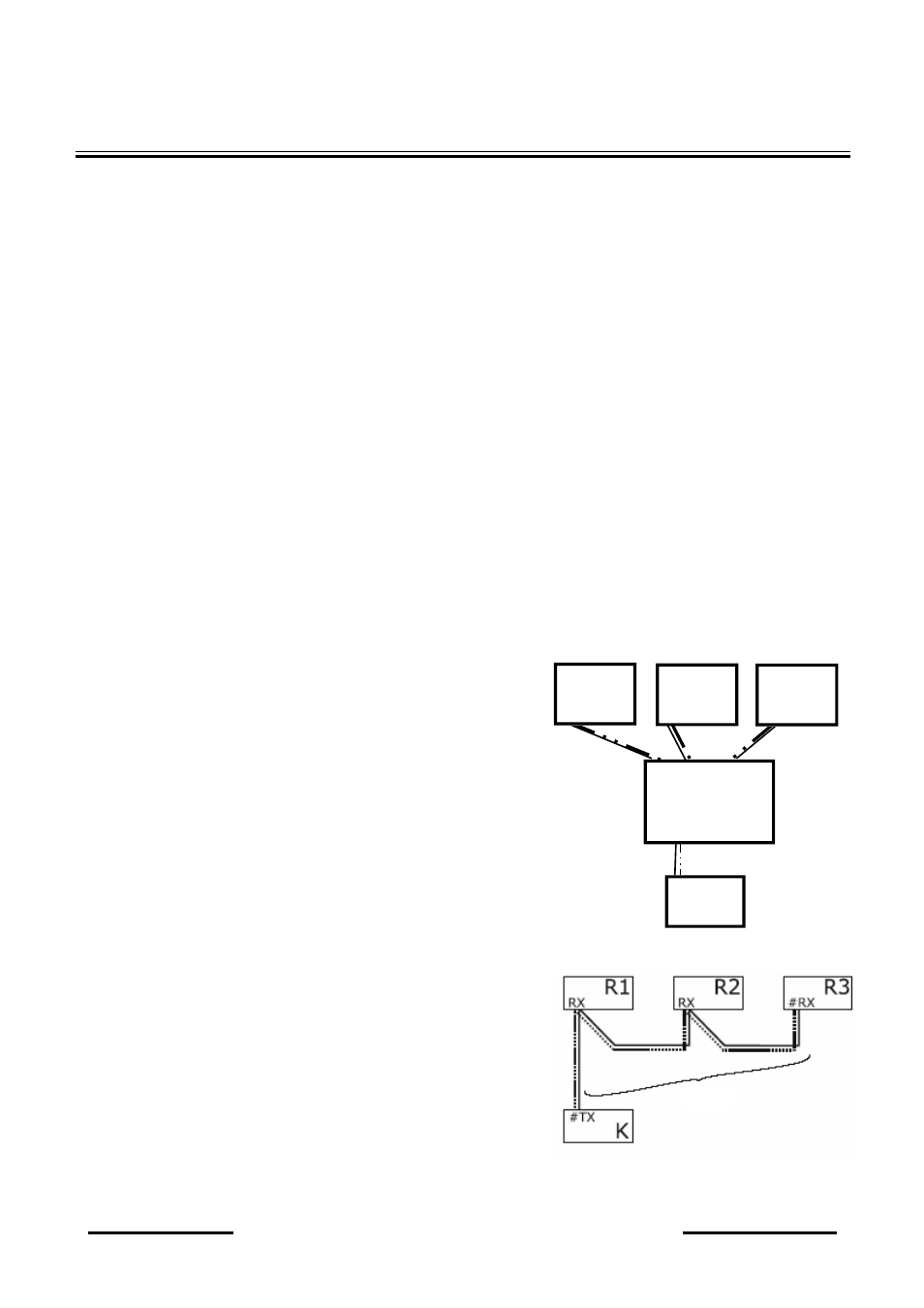

4.1 Настройки подключения
Может быть использована одна из описанных ниже настроек.
Описание: R - приемник
K - клавиатура
RP - распределитель протокола
RX - вход
TX - выход
# - оконечная нагрузка ВКЛ
Соединение типа "звезда"
Данный тип соединения требует использования
активного распределителя протокола, например: EDA
997.
Длина каждой линии не должна превышать 1200 м.
Все устройства должны иметь оконечную нагрузку, т.к.
каждое устройство подключено к концу линии.
Устройства в цепи
Устройства могут подключаться в любой точке линии.
Длина линии не должна превышать 1200 м. Возможно
подключение 9 устройств. Оба конца линии должны
иметь оконечную нагрузку.
Макс 1200м
#TX
K
R1
RX
R2
RX
R3
RX
TX1 TX2 TX3
RP
RX
Макс 1200м
Макс 1200м
