ПОДКЛЮЧЕНИЕ КУПОЛЬНЫХ КАМЕР И КЛАВИАТУРЫ
4. ПОДКЛЮЧЕНИЕ СКОРОСТНЫХ КУПОЛЬНЫХ КАМЕР И КЛАВИАТУРЫ
Клавиатура NV-KBD40 использует серийный интерфейс RS-485 для связи с камерами и
телеметрическими приемниками. Возможно подключение до 30 камер к одной линии. Каждая
камера может использовать свой протокол и свою скорость передачи.
Подключение должно осуществляться с помощью кабелей "витая пара" 5 категории, входящих
в комплект кабелей и соединительных коробок. Рекомендуется последовательное подключение
и тестирование сегментов. Подобный подход дает возможность легко определять и устранять
проблемы со связью.
4.1 Настройки подключения
Может быть использована одна из описанных ниже настроек.
Описание: R - приемник
K - клавиатура
RP
-
распределитель протокола
RX
-
вход
TX
-
выход
#
-
оконечная нагрузка ВКЛ

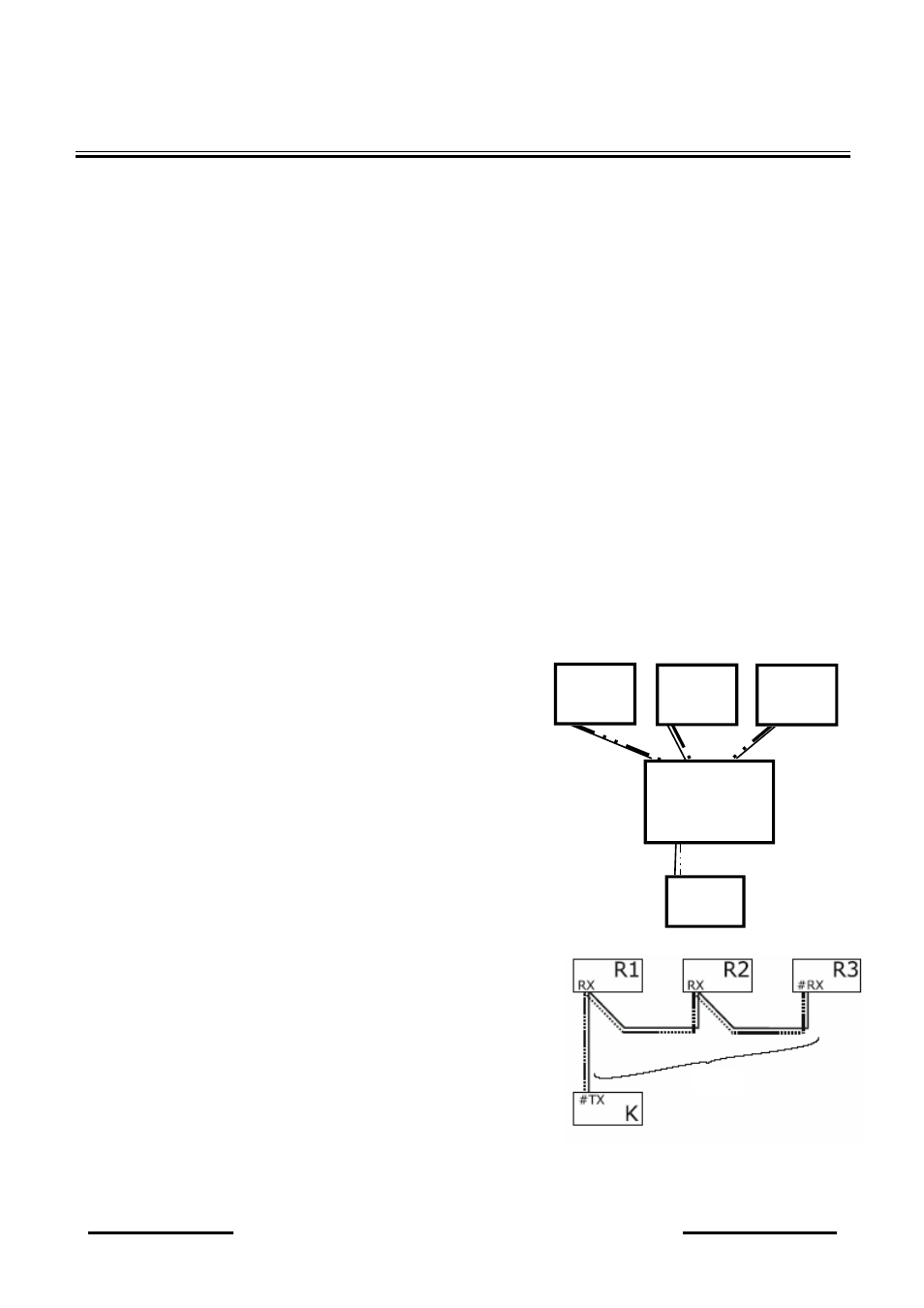

Соединение типа "звезда"
Данный тип соединения требует использования
активного распределителя протокола, например: EDA
997.
Длина каждой линии не должна превышать 1200 м.
Все устройства должны иметь оконечную нагрузку, т.к.
каждое устройство подключено к концу линии.
Устройства в цепи
Устройства могут подключаться в любой точке линии.
Длина линии не должна превышать 1200 м. Возможно
подключение 32 устройств. Оба конца линии должны
иметь оконечную нагрузку.
Макс.1200м
#TX
K
R1
RX
R2
RX
R3
RX
TX1 TX2 TX3
RP
RX
Макс.1200м
Макс 1200м
