4.1.1 Установка объектива с фиксированoй диафрагмой
Для установки объектива с фиксированoй диафрагмой необходимо выполнить следующее:
 Осторожно снимите заглушку, защищающую сенсор ПЗС
 Осторожно закрутите объектив
 Подключите камеру к источнику питания, настройте фокусное расстояние и отрегулируйте
фокусирование. В главном меню камеры установите режим управления объективом MAN-
UAL (ручной) и соответствующий режим электронного затвора.
Примечание: Для лучшего результата рекомендуется настраивать фокусирование в
ночное время (диафрагма полностью открыта) или установить перед
объективом серый фильтр
4.1.2 Установка объектива с автоматической диафрагмой (тип D)
Для установки объектива с автодиафрагмой необходимо выполнить следующее:
 Осторожно снимите заглушку, защищающую сенсор ПЗС
 Осторожно закрутите объектив
 Вставьте штекер в гнездо автоматической диафрагмы камеры
 В главном меню камеры установите режим управления объективом DC
Примечание: Если на конце кабеля отсутствует коннектор припаяйте конец кабеля
к коннектору, согласно инструкции к объективу, и обеспечьте защиту от короткого
замыкания, становив термоусадочные трубки.
 В меню камеры установите режим управления объективом DC
 Подключите камеру к источнику питания, настройте фокусное расстояние и отрегулируйте
фокусирование.

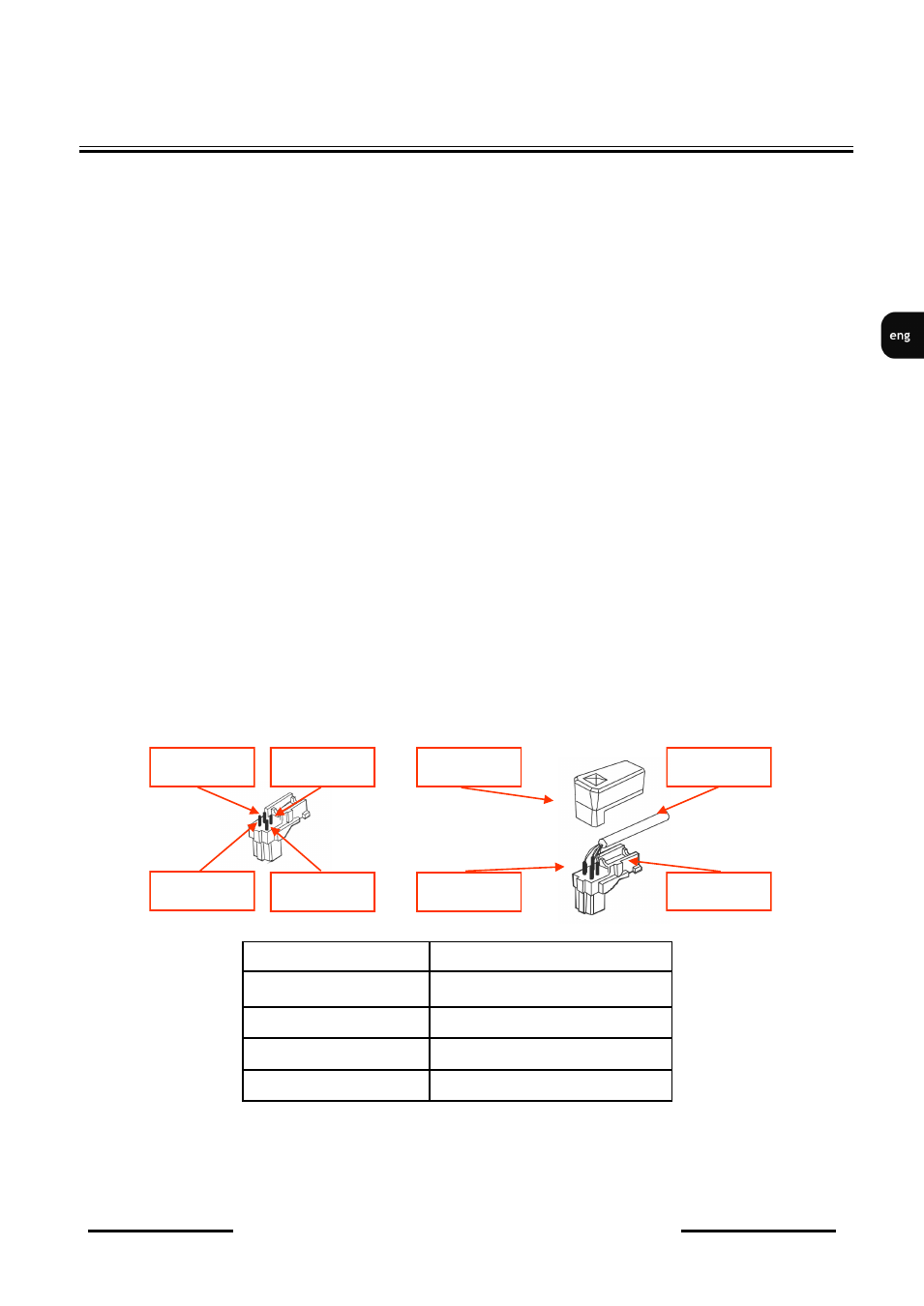

УСТАНОВКА
Штырѐк 3 Штырѐк 4
Штырѐк 1 Штырѐк 2
Термоусадоч-
ные трубки
Верхняя часть
коннектора
Кабель
объектива
Нижняя часть
коннектора
Штырѐк Функция
1 Выводящая катушка -
2 Выводящая катушка +
3 Задающая катушка +
4 Задающая катушка -
