КРЕПЛЕНИЕ УГЛОВОГО УСТРОЙСТВО “КАМПАВЕР” НА СТЕНУ:

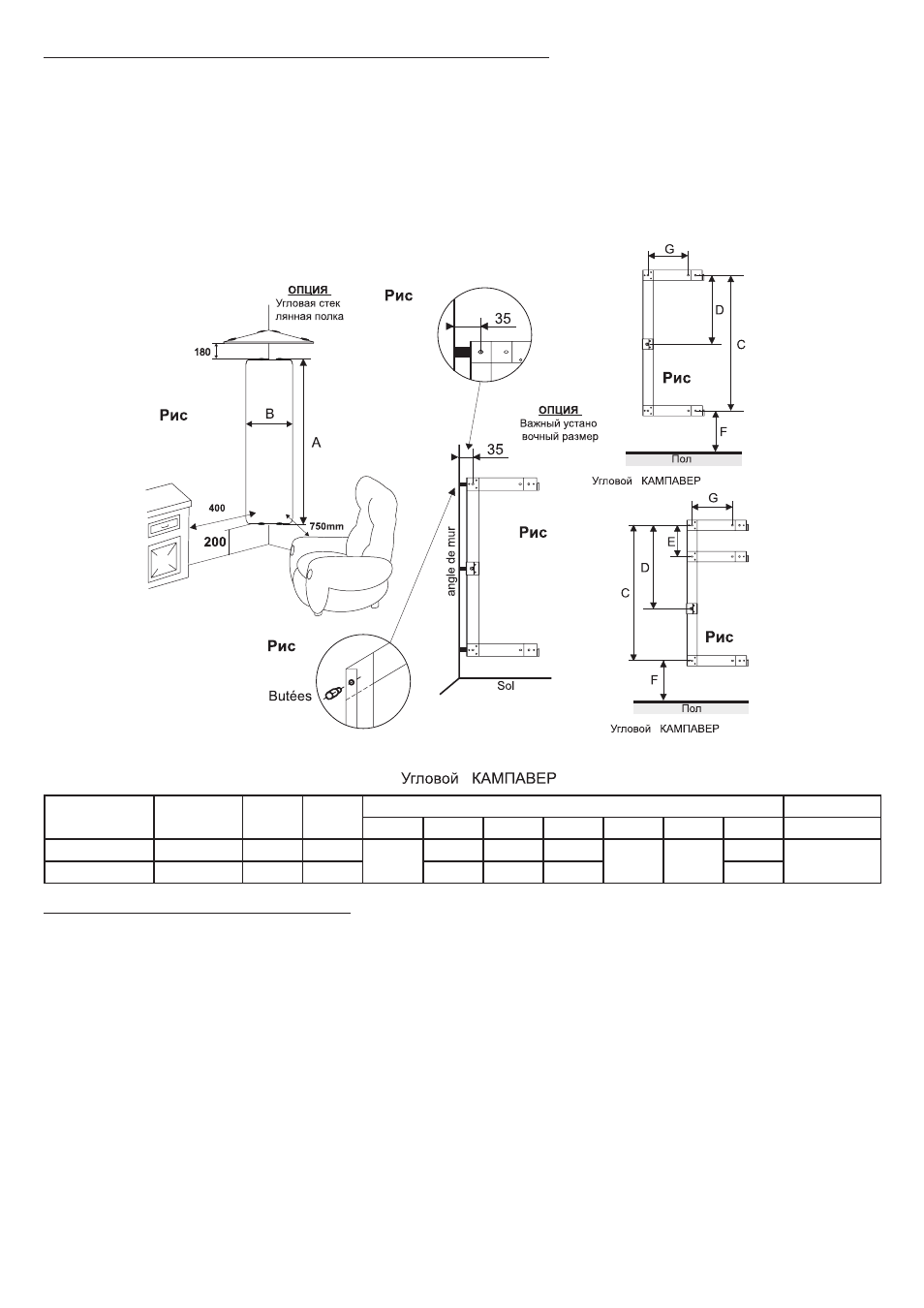

1. Придерживайтесь минимальных расстояний до пола, стенок, занавесок и т.д., рекомендованных на Рис. 1 и
3.1/3.2, 4.1 или 4.2.
2. Возьмите в пакете 3 ограничителя. Вставьте их в соответствующие отверстия опорной части (Рис. 2). Данные
ограничители позволят вам отодвигать на 10 мм опорную часть от стены для соблюдения расстояния 35 мм (Рис.
3.1/3.2) между углом стены и отверстиями для крепления опорной части (Рис. 3.1/3.2 и 4.1 или 4.2, или 4.3).
3. Приставьте опорную часть к стене, убедившись в ее правильном положении (крепления вверх) и отметьте 5
или 7 мест для крепления.
4. Просверлите и установите соответствующие типу стены дюбеля Ø
8.
5. Закрепите опорную часть на стене с помощью 4 или 5 винтов Ø
4,5 или 5,5.
УСТАНОВКА УГЛОВОГО КАМПАВЕРА :
1. Поставьте устройство перед опорной частью.
2. Вставьте нижнее крепление опорной части в находящееся в задней части корпуса отверстие.
3. Опустите устройство Рис.5.
4, 5. Выровняйте и приподнимите устройство вертикально (прибл. на 5 см) Рис. 6
6. Вставьте подвеску (модель CMA 11) или 2 подвески (модель CMA 16), находящиеся в верхней части опоры в
отверстие, расположенной в задней верхней части корпуса.
7. Опустите устройство (Рис. 7).
8. Поверните устройство до фиксации (Рис. 8).
. 1
. 4.1
. 3.2
. 3.1
. 4.2
. 2
:
-
:
-
«
» CMAP11V G
«
» CMAP16V
«
»
2
Наименование
Мощность,
Вт
Сила
тока, А
Вес,
кг
Расстояния, мм
Напряжение
A
B
C
D
E
F
G
CMAP11V
1100
4,8
17
1450
352
140
265
106
514
265
230V~
MONO
CMAP16V
1600
7
23
427
215
505
325
