Инструкция по эксплуатации Noirot Mono Bain
Страница 6
3. УСТАНОВКА

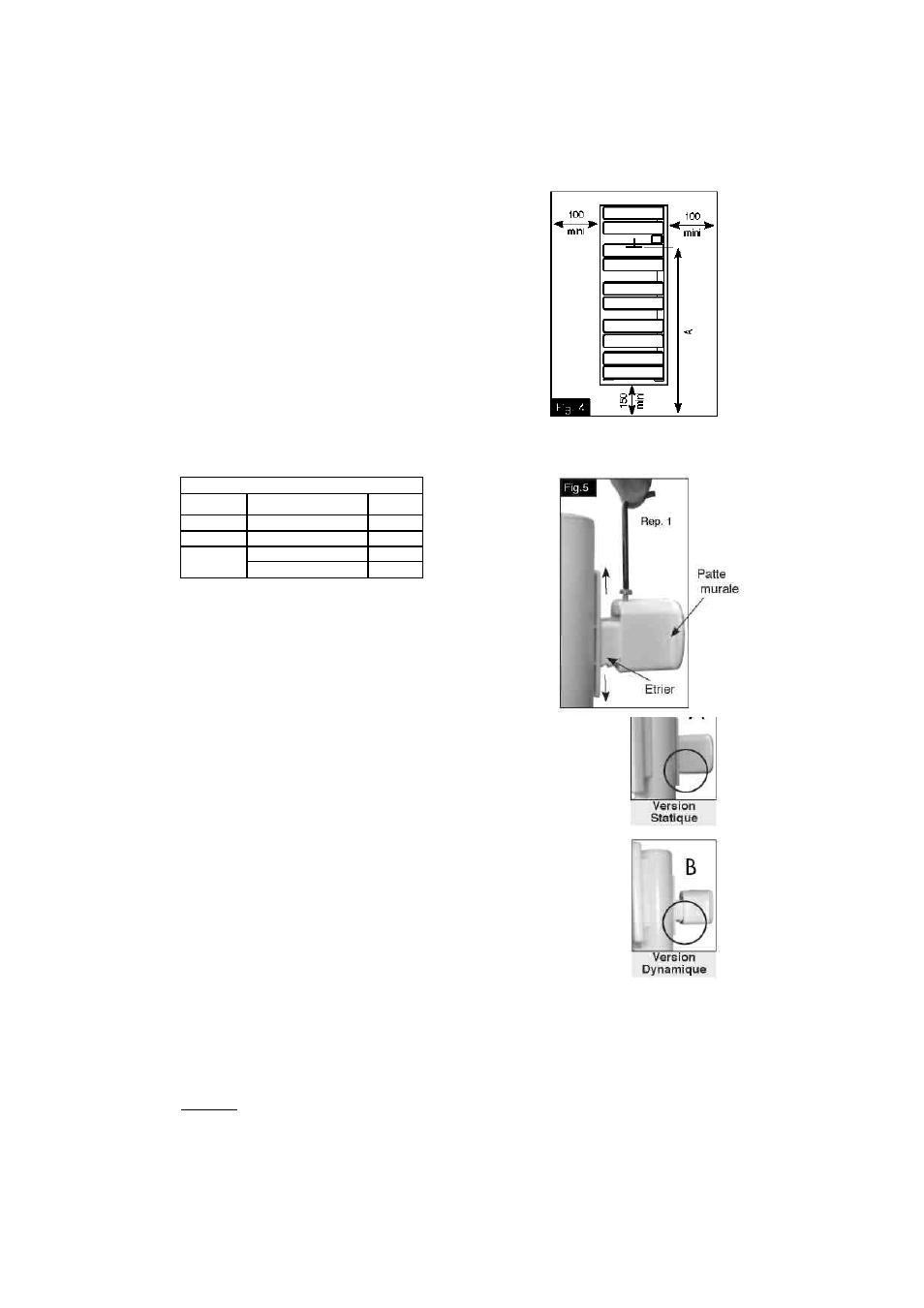

3.1 Установка с помощью Установочного Шаблона
6
Ваш прибор поставляется в комплекте с
Установочным Шаблоном.
Установите прилагаемый Шаблон в выбранном
месте на необходимой высоте, учитывая, что самая
низкая точка прибора должна располагаться
минимум в 150мм от пола, что соответствует метке
«регулировка по вертикали» позиция А, - и учитывая,
что с каждой стороны прибора должно оставаться
свободное пространство минимум 100мм.
Проколите один раз Шаблон на метке
«регулировка по вертикали», продолжайте
удерживать его на верху с помощью шпильки,
дайте ему выровняться в вертикальном
положении.
Регулировка по вертикали
Ширина
Код
А
55cm
00Kl06/l07/l08/109
1310
45cm
00K116/117
1310
40cm
00126BG/00K127EK
1310
00126BS/00K127EV
1042
Наклейте Шаблон в выбранной позиции (будьте
осторожны, чтобы не повредить покрытие
стены).
Наметьте отверстия подходящие Вашему
прибору. Просверлите отверстия диаметром,
соответствующим штифтам и винтам, которые
необходимы для фиксации стенной подвески
(макс. диаметр 6мм).
Зафиксируйте внутреннюю распорку (перемычку) и
стенную подвеску.
Установите Ваш прибор на внутреннюю распорку, сл
наклонив к себе.
егка
Отводите его, пока верх прибора не прикоснется к
стенной подвеске.
Приподнимите прибор и закрепите его на стенной
подвеске.
Заприте стенную подвеску с помощью ключа «torx T20»
(прилагается в коробке) на винт по ходу часовой стрелки
(Изображение 1на Рис.5).
Ваш прибор установлен.
Советы:
1 – Чтобы зафиксировать прибор, например, в шов между плиток,
Вы можете отрегулировать высоту скобы стенной подвески. Для
этого открутите 2 винта на ¼ оборота и выдвиньте скобу (Рис.5).
2 – Для статичного крепления (Изображение А), утопите
полностью скобу в стенной подвеске. Для поворотного крепления
(Изображение В), выдвиньте скобу из стенной подвески на 2 зарубки.
