- Кассета предназначена только для конвекторов Super Spot.
- Кнопки управления доступны когда кассета находится вне корпуса.
- Светящиеся индикаторы показывающие текущий режим.
Технические характеристики:
- СЕ, Напряжение: 230 вольт, Класс II
- IP 24 (кассета в конвекторе)
- Гарантированная автономная работа после зарядки: 20 мин.
1)
ПРЕДСТАВЛЕНИЕ
2) ФУНКЦИИ

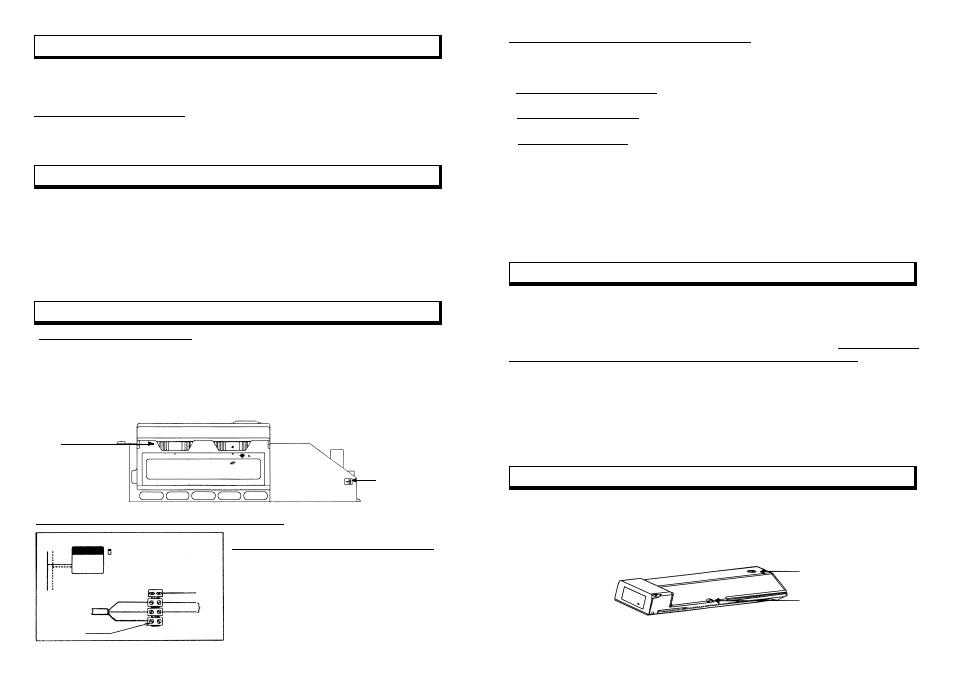

а) Установка кассеты в аппарат
Эта кассета может быть установлена только в конвектор Super Spot. Для этого нажать на
зажим (Рис.1, A ), приподнимая крышку.
Вставить кассету в гнездо.
Передвинуть функциональный переключатель (Рис.1, Б.) на “PROG”, чтобы можно было
использовать кассету ECO - 6.
Б
А
PROG
Рис.1
2
3) УСТАНОВКА И КОНФИГУРАЦИЯ
- Еженедельное программирование в Confort (Комфорт) ( желаемая температура в
комнате), Eco (Экономичный) ( понижение температуры по отношению к Confort ) è
Hors-gel (Антизамерзание) ( обеспечивает минимум положительной температуры в
случае заморозков).
- Возможность управлять с помощью управляющего провода до 20 аппаратами с
электронной программируемой регулировкой в Confort /Eco /Hors-gel.
- 7 заранее записанных программ, среди которых программа Hors-gel.
б) Индивидуальная или зональная конфигурация
Пример индивидуальной конфигурации
Запрограммирован может быть только аппарат
с кассетой Eco-6.
Управляющий провод этого аппарата будет
соединен на разъеме типа “домино”
Программирующее уст-во Р N
земля
нейтраль (голубой)
фаза
N (голубой)
Р (корич.)
упр. пр.(чер.)
Способ соединения
рекомендуемое
подключение
аппарат
с программирующим
уст-вом
го
лубой
коричневый
6) МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ
ВНИМАНИЕ:
* Инициализация возможно только в случае, если кассета вставлена в гнездо аппарата.
* Кассета питается от бортовой сети аппарата и обладает автономным функционированием
в течении 20 минут вне своего гнезда. По прошествии этого времени память стирается
(час и день) и необходимо снова начать операцию по установке дня и часа. (см. Главу 4
ввод в эксплуатацию)
* В случае использования устройства частотной назгрузки посредством мощности
прекращение подачи тока более чем на 20 минут приводит к потере информации (день и
час), отчего возникает необходимость вновь задать начальные условия для кассеты (см.
Главу 4-ввод в эксплуатацию).
* использование устройства частотной нагрузки с помощью управляющего провода
несовместимо с кассетой Eco.
5
в) ручная установка постоянного режима
Возможно задать постоянный режим работы конвектора (для режима
Hors-gel см. пп.5с):
- Постоянно режим Confort: функциональный переключатель (рис.1, Б)
на “CONF”
- Постоянно режим Eco: функциональный переключатель (рис.1, Б) на
“ECO”
- Остановка прибора: функциональный переключатель (рис.1, Б) на
“ARRET”
Эти режимы функционирования не влияют на кассету, которая всегда
остается под напряжением. Соответственно режиму загораются
индикаторы.
Чтобы прекратить действие постоянного режима, поставить
функциональный переключатель (рис.1, Б) на “PROG”.
Установка постоянного режима не централизована, она должна
осуществляться на уровне каждого прибора, по желанию.
7) ЗАКРЫТИЕ КАССЕТЫ
На кассете имеется винт (рис.3, Д), который препятствует ее извлечению из аппарата.
Вытащить кассету из прибора; снять винт кассеты (рис.3, Д), вновь вставить кассету в
гнездо и закрутить винт, вращать выступающий шип на боку у прибора (рис.3, Е).
Рис.3
Д
Е
