1 ВХОД DISC: Вход для дополнительных источников линейного

сигнала, таких как CD- и MD-проигрыватели, а также
предварительного усилителя для проигрывателя виниловых дисков.
Подключите правый и левый аудиовыходы устройства к этому
входному разъему при помощи двойного провода RCA/RCA.

ПРИМЕЧАНИЕ

При подключении к переднему разъему MP внешнего медиа-
проигрывателя (через 3,5-миллиметровый стереоштекер), при
прослушивании линейного источника DISC внешний медиа-
проигрыватель будет выбираться прямо, а линейный источник
DISC будет сразу же отключаться.

2 ВХОД CD: Вход для CD-проигрывателя или другого линейного

источника. Подключите правый и левый аудиовыходы CD-
проигрывателя к этому входному разъему при помощи двойного
провода RCA/RCA.

3 ВХОД VIDEO (Видеовход): Вход для приема аудиосигнала от

стерефонического видеомагнитофона (или ТВ/спутникового/
кабельного приемника) или другого линейного аудиоисточника
Подключите правый и левый аудиовыходы устройства к этому
входному разъему при помощи двойного провода RCA/RCA.

ПРИМЕЧАНИЕ

входы используются для передачи только аудиосигналов.

4 ВХОД AUX: Вход для дополнительных источников линейного

сигнала, таких как CD- проигрыватели. Use a twin RCA-to-RCA lead to
connect the auxiliary unit’s left and right “Audio Outputs” to this input.

5 ВХОД TUNER: Вход для тюнера или другого аналогичного

источника сигнала. Подключите правый и левый аудиовыходы
(Audio Output) тюнера к этому входному разъему при помощи
двойного провода RCA/RCA.

6 ВХОД/ВЫХОД TAPE: Разъемы для аналоговой записи на

аудиомагнитофон любого типа и воспроизведения с него. С
помощью двойного шнура RCA-RCA подключите аудиовыходы
левого и правого канала устройства к разъемам TAPE IN (“Вход”) для
воспроизведения. Подключите аудиовходы левого и правого канала
магнитофона к разъемам TAPE OUT (“Выход”) для записи.

ЗАПИСЬ
Сигнал выбранного источника автоматически передается на любой
магнитофон, подключенный к выходов TAPE OUT на усилителе, для
записи.

7 SPEAKERS (ДИНАМИКИ): Подключите правую правых динамиков

к клеммам с маркировкой “R+” и “R-”, при этом клемма “R+”
подключается к клемме “+” на динамиков, а клемма “R-“ к клемме
“-” динамиков. Аналогичным образом подключите клеммы с
маркировкой “L+” и “L-“ к левой динамик.

Для подключения динамиков к C 316BEE всегда используйте
надежный многопроволочный провод (сечение провода:
16; толщина: 1,5 мм или более). Высокоточные терминалы с
соединительными зажимами можно использовать в качестве
зажимного контакта для кабелей с лепестковыми зажимами или
гнездами, а также для кабелей с оголенными концами.

Данный аппарат предназначен для воспроизведения оптимального
качества звука при его подключении к динамиков, сопротивление
которых находится в пределах технических возможностей
усилителя. Убедитесь в том, что все динамиков имеют
сопротивление не менее 4 Ом.

8 СЕТЕВОЙ ШНУР: Включите сетевой шнур в розетку переменного тока

напряжением в соответствии с моделью: 120 В 60 Гц или 230 В 50 Гц.

9 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ ( POWER): Выключатель питания

служит для подачи основного питания на усилитель C 316BEE. Если
выключатель находится в положении ON (Вкл), усилитель находится
в режиме ожидания, на что указывает желтый цвет индикатора
режима ожидания. Используйте расположенную на передней
панели кнопку режима ожидания для включения усилителя
C 316BEE и перевода усилителя обратно в режим ожидания.
Выключайте выключатель питания, если вы не будете использовать
C 316BEE в течение длительных периодов времени (например,
во время отпуска). C 316BEE нельзя включать с помощью кнопки
режима ожидания на передней панели или с помощью кнопки [ON]
на пульте дистанционного управления AMP 1, если выключатель
питания на задней панели выключен.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

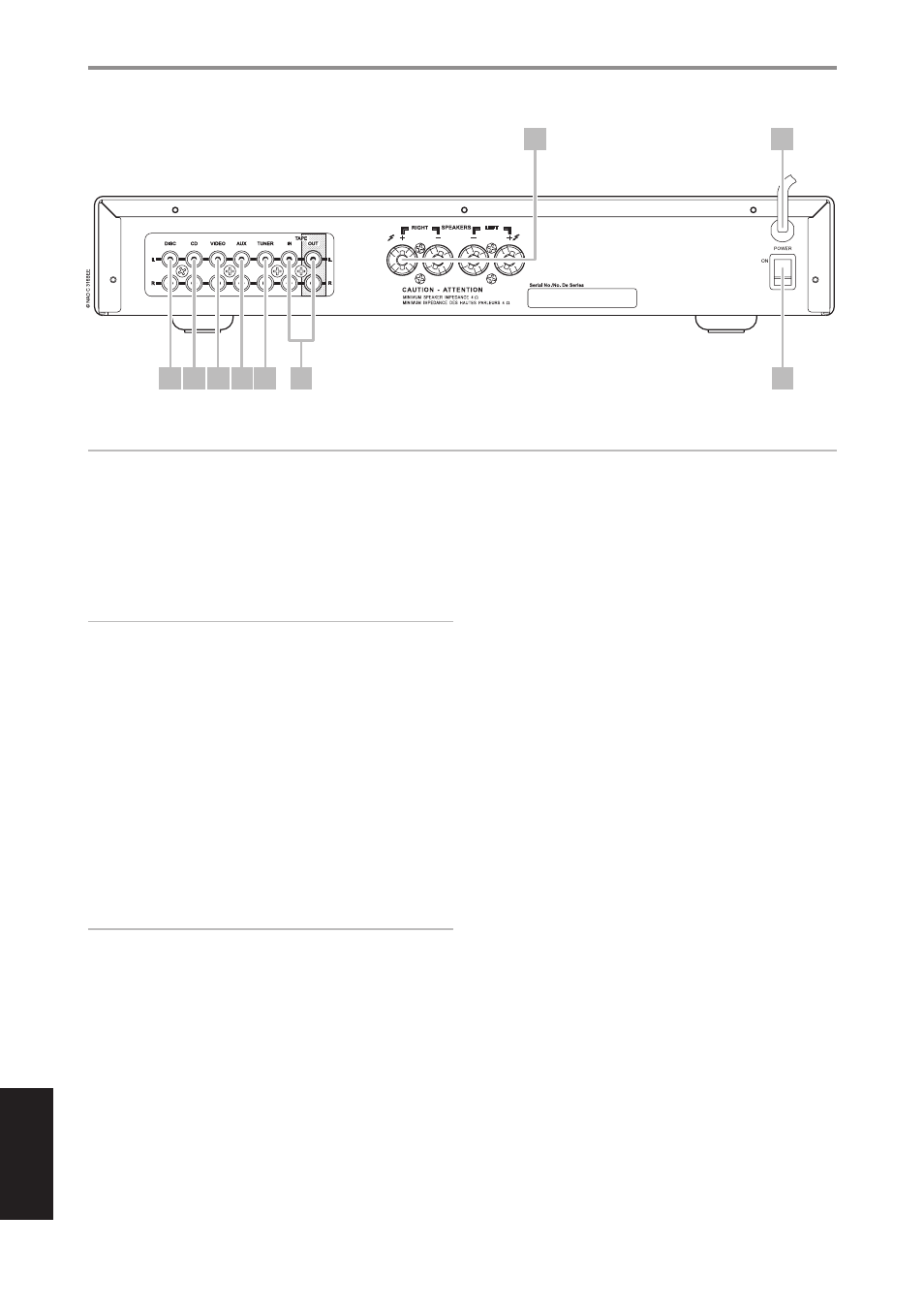

ЗАДНЯЯ ПАНЕЛЬ

ВНИМАНИЕ!

Перед выполнением любых подключений к вашему C 316BEE выключите его питание или выдерните шнур питания из розетки. Также рекомендуется
отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала или сетевого питания.
