128 5973A
5 из 8
10
9
7
8
12
11
К приобретаемому отдельно
инфракрасному передатчику
(номер модели IRT456)
5

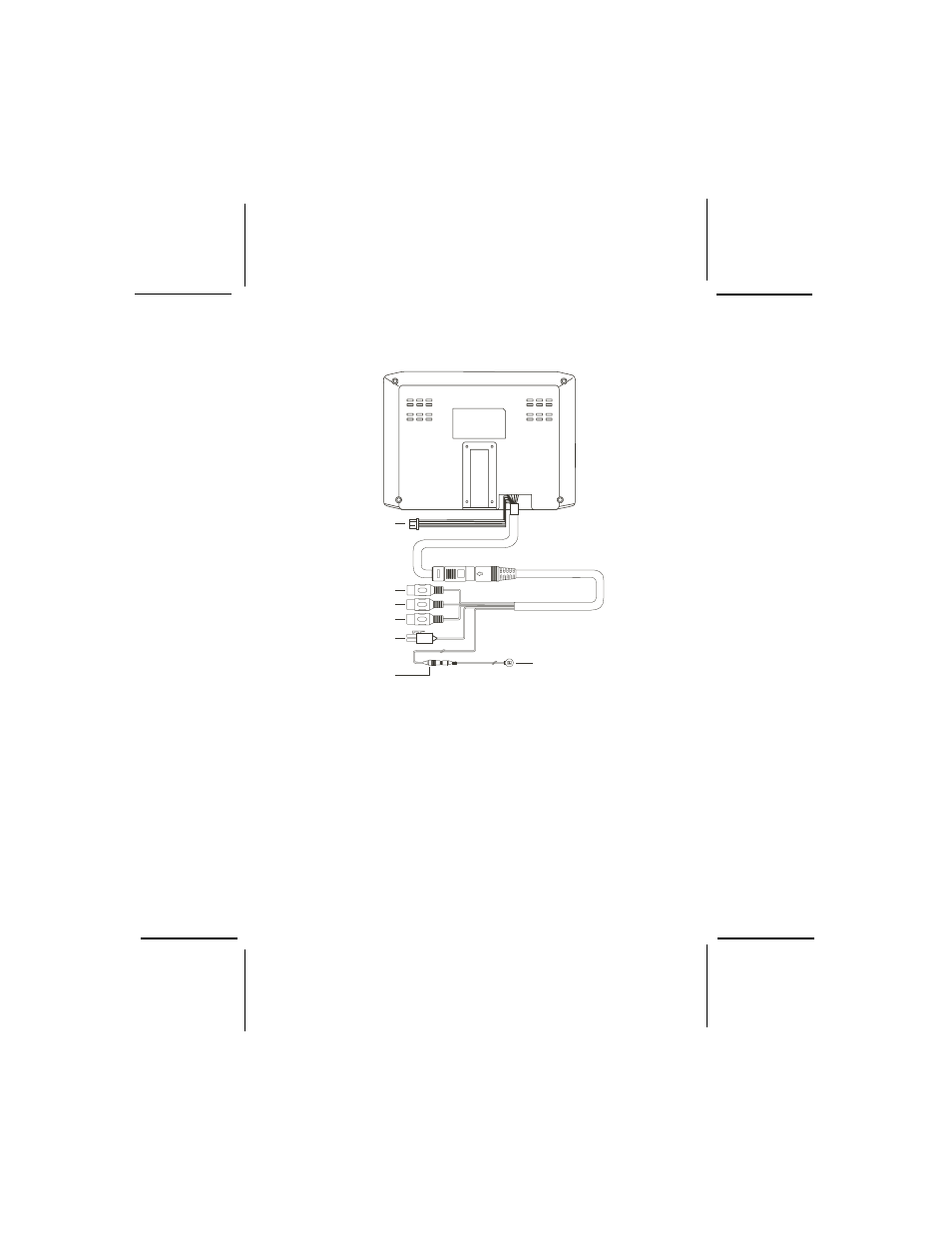

Задняя панель монитора
Примечание В
Примечание А
1. Разъем подачи питания: Красный = +12 В постоянного тока,
черный = «масса».
2. Входной разъем подачи видеосигнала.
3. Разъем для подключения инфракрасного повторителя
сигналов управления.
4. Передатчик инфракрасного повторителя сигналов
управления.
5. Входной разъем подачи аудиосигнала правого канала.
6. Входной разъем подачи аудиосигнала левого канала.
Примечание А: Данный кабель (10) используется для
подключения к кассетным видеоплейерам, которые не имеют
разъема для подключения 3,5 миллиметрового штекера (9)
