Инструкция по эксплуатации Minelab X-Terra 705
Страница 5

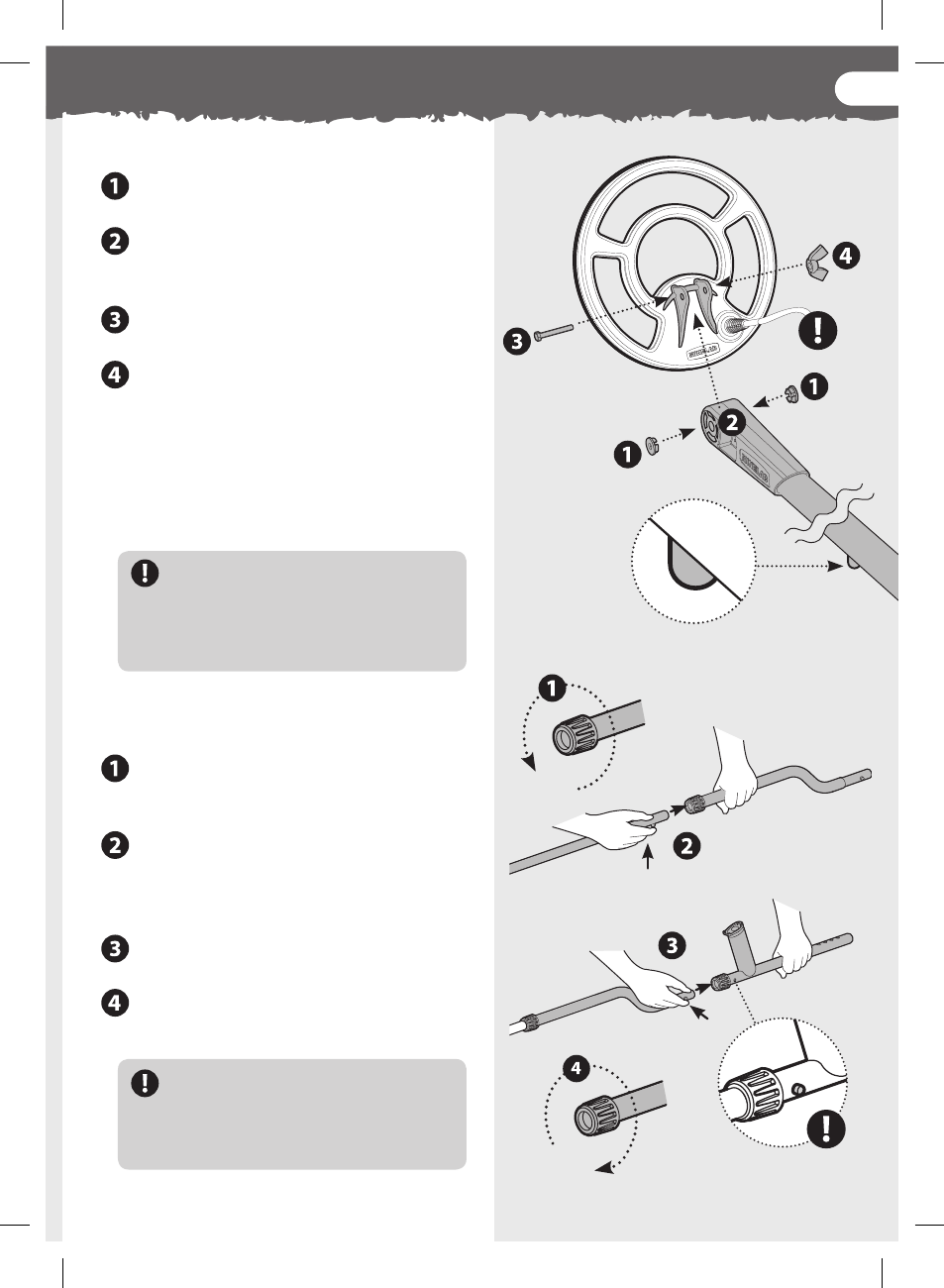

сборка катушки
Вставьте 2 кольцевые прокладки с двух
сторон в гнездо на нижней штанге.
Вставьте нижнюю штангу в держатель,
расположенный сверху катушки. Убедитесь,
что фиксатор находится снизу штанги.
Вставьте пластмассовый болт через
держатель и гнездо нижней штанги.
Аккуратно завинтите пластмассовую
гайку-барашек, чтобы не сорвать резьбу на
болте. Возможно, Вам потребуется ослабить
это крепление, чтобы отрегулировать угол
катушки для комфортного поиска.
Кабель катушки вмонтирован в
катушку и его нельзя отсоединить.
Любая попытка отсоединить
его приведет к аннулированию
гарантии
сборка штанги металлодетектора
Поверните поворотные замки штанг
против часовой стрелки, чтобы убедиться,
что они ослаблены.
Надавите на штырек фиксатора нижней
штанги и вставьте его в среднюю штангу,
так чтобы штырек вошел в регулировочное
отверстие – Вы услышите щелчок.
Вставьте среднюю штангу в верхнюю
штангу таким же образом.
После того как Вы собрали штанги,
зафиксируйте их в правильном положении
Для большей прочности
соединения в верхней штанге
расположены два фиксатора, с
каждой стороны штанги.
5
