4

ПОДКЛЮЧЕНИЕ ПУЛЬТА

КОММУТАЦИОННАЯ ПАНЕЛЬ

ПОДКЛЮЧЕНИЕ ПУЛЬТА

POWER

OFF

ON

AC IN

MASTER

OUT

MONO

STEREO

2

1

L

R

L

R

LINE PHONO

LINE

PHONO

MIC2

MIC1

AUX(R)

AUX(L)

AUX

MIC

CD

CONTROL

L

R

LINE PHONO

LINE

PHONO

CD

CONTROL

SIGNAL

GND

1

3

2

4

5

6

18

9

10

11

12

13

14

15

16

17

7

8

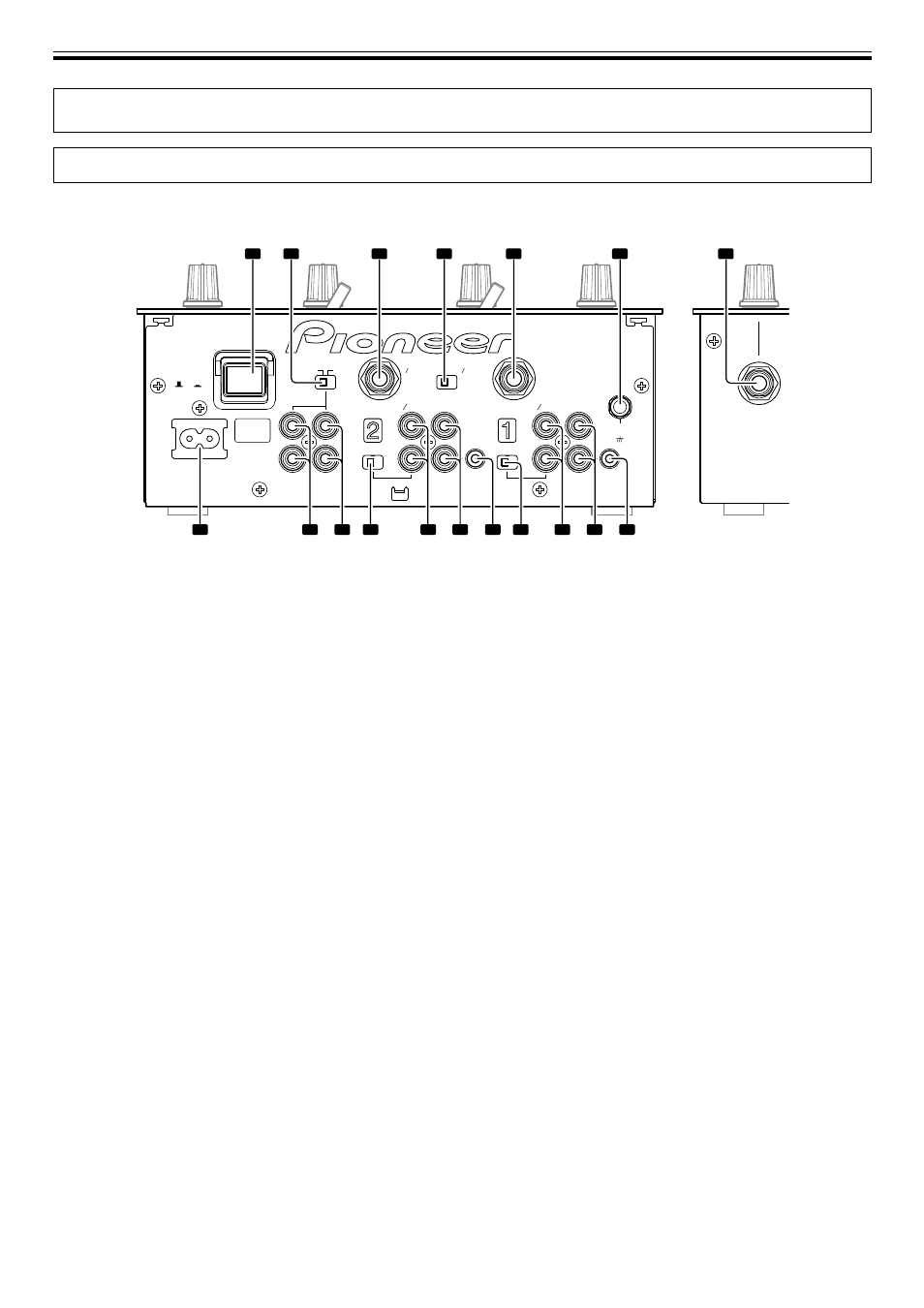

Задняя панель

Передняя панель

1. Включатель POWER [Питание]

2. Переключатель STEREO/MONO [Стерео/Моно]

При установке этого переключателя в положение [MONO] главный выход
становится монофоническим.

3. Вход MIC2/AUX(R) [Микрофон 2/Дополнительный вход

(правый канал)]

Входной разъем типа Phone диаметром 6,3 мм. Используется для подключения
микрофона или правого канала (R) компонента с линейным выходом.

4. Переключатель входов MIC/AUX [Микрофон/

Дополнительный вход]

При установке этого переключателя в положение [AUX] входы MIC1 [Микрофон
1] и MIC2 [Микрофон 2] действуют как входы AUX (L) [Дополнительный вход
(левый канал)] и AUX (R) [Дополнительный вход (правый канал)].

5. Вход MIC1/AUX (L) [Микрофон 1/Дополнительный вход

(левый канал)]

Входной разъем типа Phone диаметром 6,3 мм. Используется для подключения
микрофона или левого канала (L) компонента с линейным выходом.

6. Клемма заземления сигнала (SIGNAL GND)

Используется для подключения заземляющих проводов от проигрывателей
виниловых пластинок.
Эта клемма не предназначена для использования в качестве клеммы безопасного
заземления!

7. Разъем CONTROL [Управление] канала 1

Малогабаритный аудиоразъем диаметром 3,5 мм. Подключается к управляющему
разъему CD-плеера ди-джея, подключенного к входам первого канала.
Если это подключение произведено, то ползунок фейдера микшерного пульта ди-
джея можно использовать для начала воспроизведения и возврата к метке CD-
плеера, подключенного к первому каналу.

8. Входы CD (для подключения CD-плеера) канала 1

Линейный вход, разъем RCA.
Используется для подключения CD-плеера ди-джея или другого компонента с
линейным выходом.

9. Входы PHONO/LINE [Звукосниматель/Линейный вход]

канала 1

Разъем RCA типа, предназначенный для подключения звукоснимателя (MM типа)
или линейного сигнала.
Функцию канала 1 выбирайте переключателем PHONO/LINE.

10. Переключатель входов PHONO/LINE канала 1

Используется для переключения функции входа PHONO/LINE канала 1.

11. Разъем CONTROL [Управление] канала 2

Малогабаритный аудиоразъем диаметром 3,5 мм. Подключается к управляющему
разъему CD-плеера ди-джея, подключенного к входам второго канала.
Если это подключение произведено, то ползунок фейдера микшерного пульта ди-
джея можно использовать для начала воспроизведения и возврата к метке CD-
плеера, подключенного ко второму каналу.

12. Входы CD (для подключения CD-плеера) канала 2

Линейный вход, разъем RCA.
Используется для подключения CD-плеера ди-джея или другого компонента с
линейным выходом.

13. Входы PHONO/LINE [Звукосниматель/Линейный вход]

канала 2

Разъем RCA типа, предназначенный для подключения звукоснимателя (MM типа)
или линейного сигнала.
Функцию канала 2 выбирайте переключателем PHONO/LINE.

14. Переключатель входов PHONO/LINE канала 2

Используется для переключения функции входа PHONO/LINE канала 2.

15. Выход MASTER OUT 2 [Главный выход 2]

Несимметричный выход, разъем типа RCA.

16. Выход MASTER OUT 1 [Главный выход 1]

Несимметричный выход, разъем типа RCA.

17. Разъем для подключения питания (AC IN)

Используя прилагаемый сетевой шнур, подключите устройство к розетке питания
с надлежащим напряжением.

18. Разъем PHONES [Наушники]

Используется для подключения стереофонических наушников, снабженных
стереоразъемом диаметром 6,3 мм.
