Раздел Е
ЗАПАСНЫЕ ЧАСТИ
Е-4
IM 1094
LINC FEED 37 и 38
Рисунок B

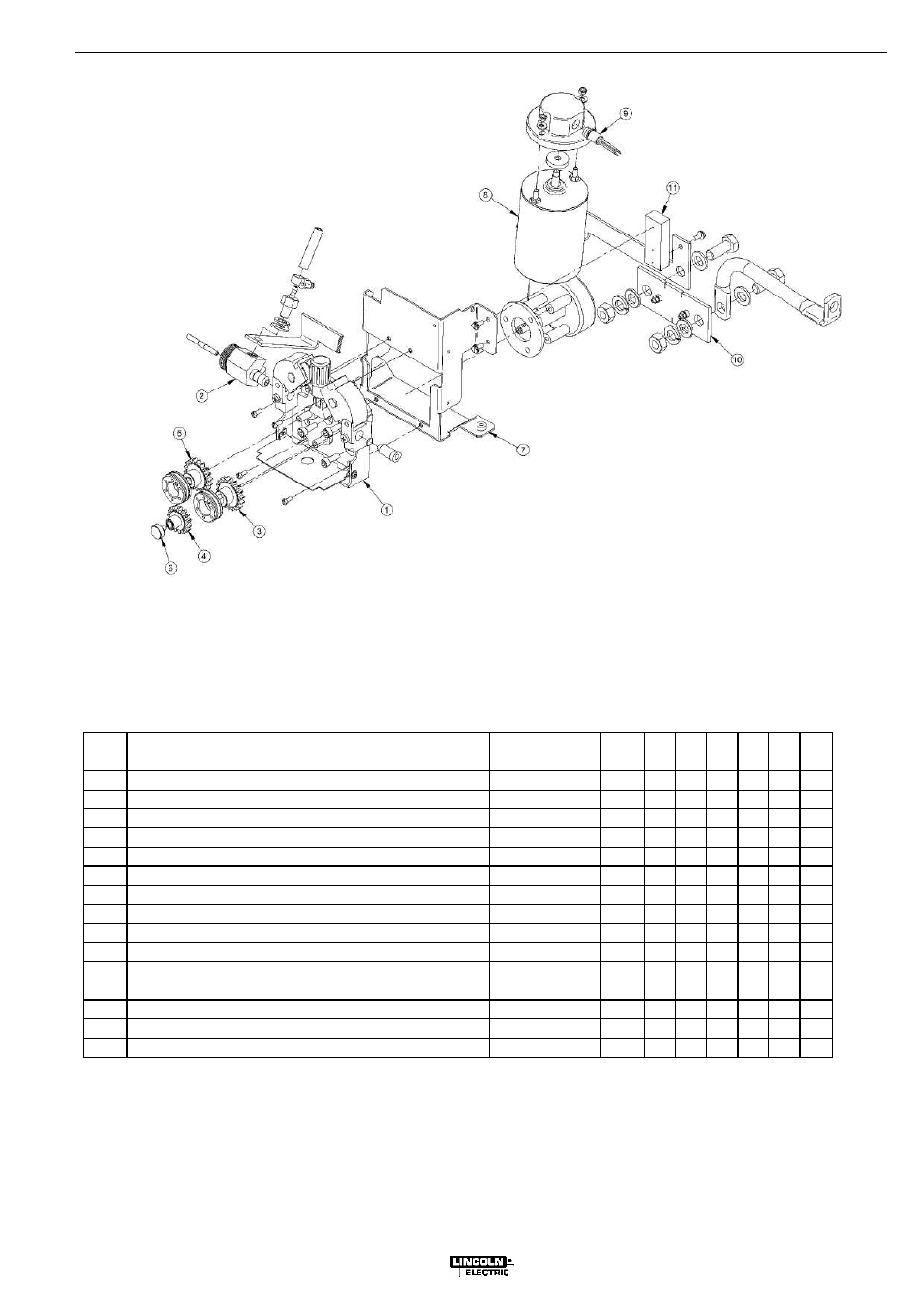

Рисунок B: Блок протяжки проволоки
Поз. Описание
Номер по
каталогу
Кол-
во
1 2 3 4 5 6
1 Wire drive assembly including:
M51651-PR
1
X
2 Euro-connector
assembly
M51607-2 1 X
3 Drive gear - keyed for motor shaft
S51888-1
1
X
4 Idle gear - central
S51889-3
1
X
5 Drive
gear
S51889-2
1 X
6 Milled
screw
M51651-B 1 X
7 Wire drive bracket
M51642
1
X
8 Motor
M51518
1 X
Hall effect switch cover
S51887
1
X
Ring
magnet
S18088-1 1 X
9 Hall effect switch
S18012-PR
1
X
10 Shunt
S51776-1
1 X
11 Shunt
bracket
T51155
1 X
