инструкцию по монтажу «устройства для обточки конусов»
2
Перед сборкой
1.
Распакуйте устройство для обточки кону-
сов.
2.
Разберите устройство для обточки кону-
сов и тщательно очистите мягким рас-
творителем.
3.
Смажьте все поверхности машинным
маслом.

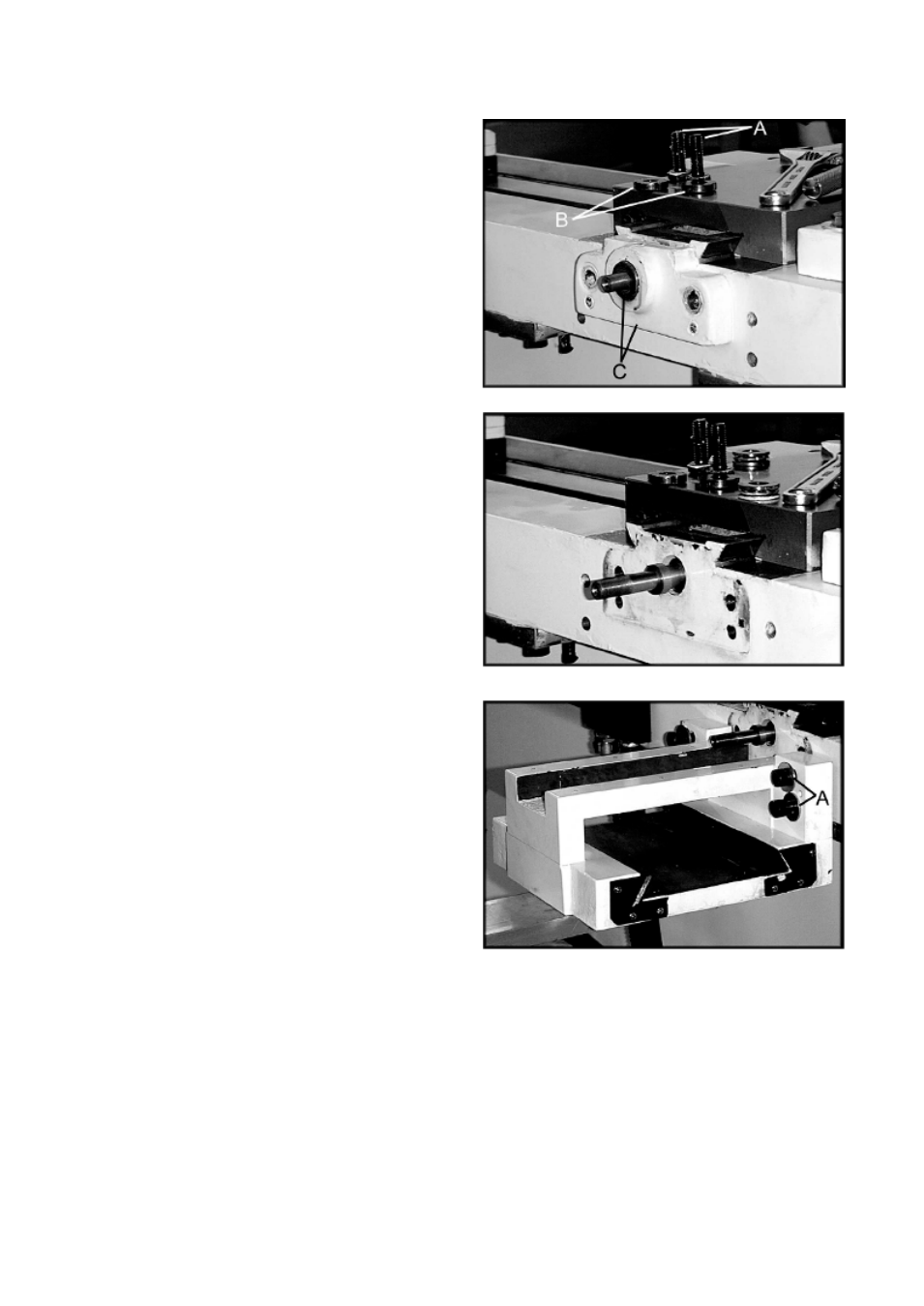

Рис. 1
Сборка
1.
Снимите два шестигранных болта (А,
рис. 1) с корпуса.
2.
Открутите две гайки (В, Рис. 1), придер-
живая рукоятку поперечной подачи.
3.
Снимите подшипниковую опору с под-
шипником (С, Рис. 1).
4.
Извлеките внутренний подшипник из
подшипниковой опоры (Рис. 2).
5.
Прикрепите корпус устройства для об-
точки конусов к станине токарного станка
четырьмя крепёжными шестигранными
болтами М10х50 и четырьмя шайбами (А,
рис.3). На данном этапе не закручивайте
болты до конца.
Рис. 2
Рис. 3
