Инструкция по эксплуатации Jet Tools JRD-460
Страница 8
инструкция по эксплуатации станка JET мод.JRD-460
8
1. Поверните переключатель А (см. рис.8) на
позицию «РЕЗЬБОНАРЕЗАНИЕ», если Вы
приступаете к работе по нарезанию резьбы.
2.
Опустите
пиноль
шпинделя
для
выставления
необходимой
глубины
резьбонарезания и Удерживайте руками
стержень и установите шаг глубины резки
измерительным рычагом.
3.
Установите необходимую частоту вращения
шпинделя.
4. Нажмите кнопку старта В (см. рис.8) и
приступайте к нарезанию резьбы.
5. Если что-то вышло из строя, нажмите
кнопку аварийного останова D (см. рис.8), и
работа станка немедленно прекратится.
6.
Разблокируйте кнопку аварийного останова
ее поворотом по часовой стрелке и нажмите
реверсивную кнопку С, чтобы включить
обратный ход резки.
7. После окончания работ по нарезанию
резьбы,
не
забудьте
повернуть
переключатель А в нейтральную позицию.
8. Нажмите Е, чтобы остановить работу
станка.
9.
Лампа F светится.
15

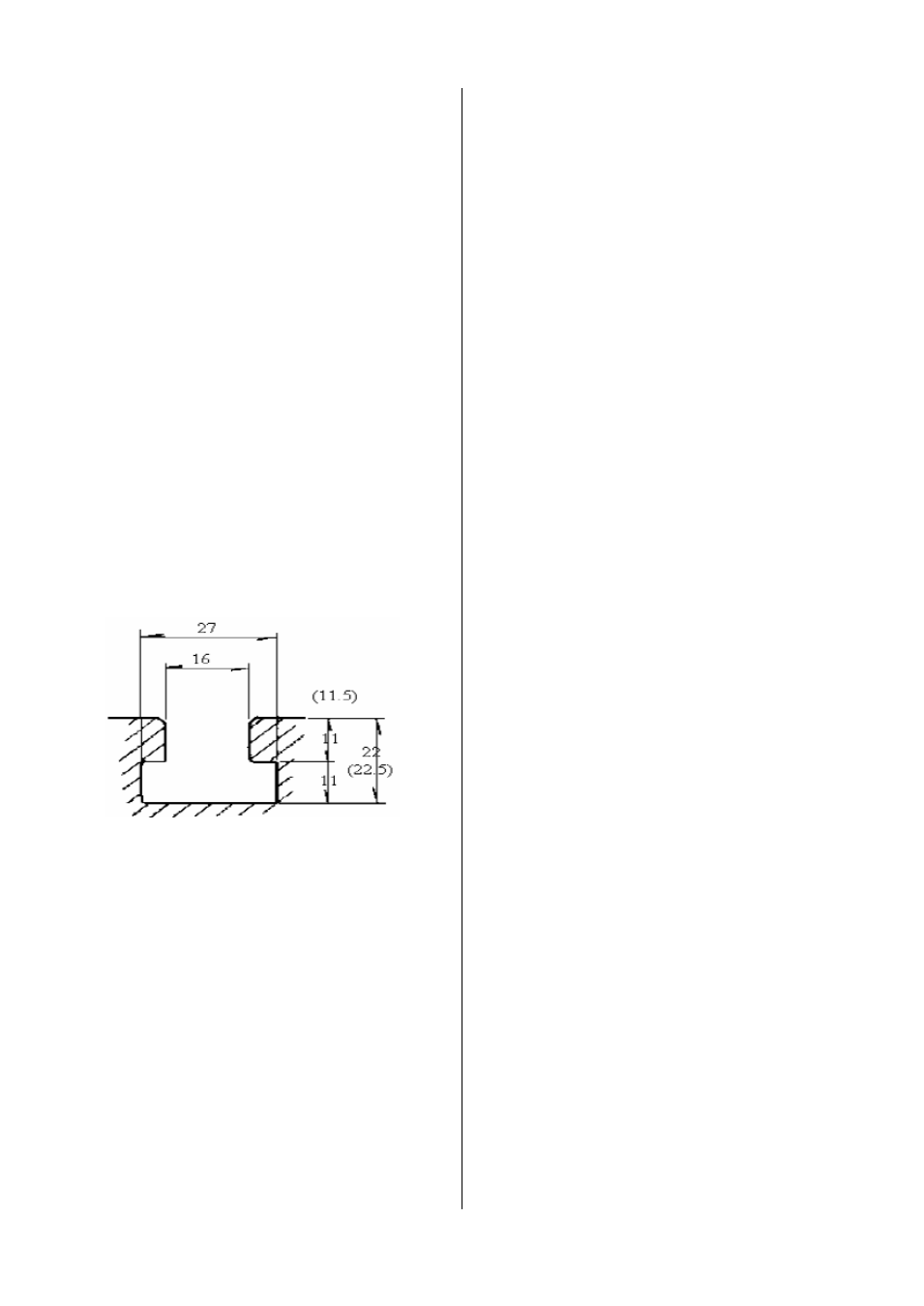

. СПЕЦИФИКАЦИЯ Т-ОБРАЗНОГО ПАЗА
Рис.9
Размеры Т-образного паза показаны на рис.9.
16
. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Своевременное техническое обслуживание
станка позволит содержать его в хорошем
состоянии и не допустить возникновения
неисправностей.
1. Ежедневное техническое обслуживание
(
выполняется рабочим):
(а) Прежде чем приступить к работе на станке,
проверьте уровень масла, при необходимости
долейте его.
(б) Если температура шпинделя очень
высокая или раздаются странные звуки,
немедленно остановите работу станка и
проверьте его на наличие неисправностей.
(в) Содержите рабочее место в чистоте; после
окончания работы уберите со стола тиски,
режущие инструменты и заготовки; отключите
источник питания; очистите станок от стружки
и пыли, нанес ите защитный с лой мас ла на
рабочие поверхности и направляющие.
2. Еженедельное техническое обслуживание:
Удостоверьтесь, что на рабочих поверхностях
и
вращающихся
элементах
нанесено
достаточное количество масла. Если его
недостаточно – долейте.
3. Ежемесячное техническое обслуживание:
(а)
Отрегулируйте
зазоры
между
направляющими на поперечной и продольной
подачах.
(б) Смажьте подшипники, поверхность стойки
и винты, чтобы избежать изнашивания.
4. Ежегодное техническое обслуживание:
(а) Проверьте и при необходимости
отрегулируйте горизонтальное положение
стола в для поддержания точности.
(б) Проверьте исправность электрического
шнура, штепсельных вилок и переключателей
не реже раза в год, чтобы избежать отказа и
поломки станка.
17
. ЧИСТКА И СМАЗКА
1. Данный станок был покрыт транспортной
консервационной смазкой, защищающей его
во время перевозки. Данную смазку
необходимо полностью удалить перед тем,
как Вы приступите к работе на станке. Для
удаления
смазки
со
станка
можно
использовать
обезжириватель
промышленного назначения, керосин и
подобные растворители. Не допускайте
попадания растворителя на ремни и другие
резиновые части станка.
2. После расконсервации станка нанесите на
поверхности, пораженные ржавчиной, легкую
смазку. Смажьте все места машинным
маслом средней плотности.
18
.
ВЫЯВЛЕНИЕ
И
УСТРАНЕНИЕ
НЕПОЛАДОК
1.
Станок не работает после включения.
(а) Необходимо приостановить подачу
электропитания,
если
напряжение
не
отвечает
норме.
Наладьте
входное
напряжение
и
включите
главный
переключатель.
(б) В случае поломки предохранителя в
распределительной коробке замените его
новым.
(в) Если электрический ток превышает норму,
реле максимального тока отключается
автоматически.
Нажмите
на
реле
максимального тока, чтобы вернуть его в
рабочее положение.
